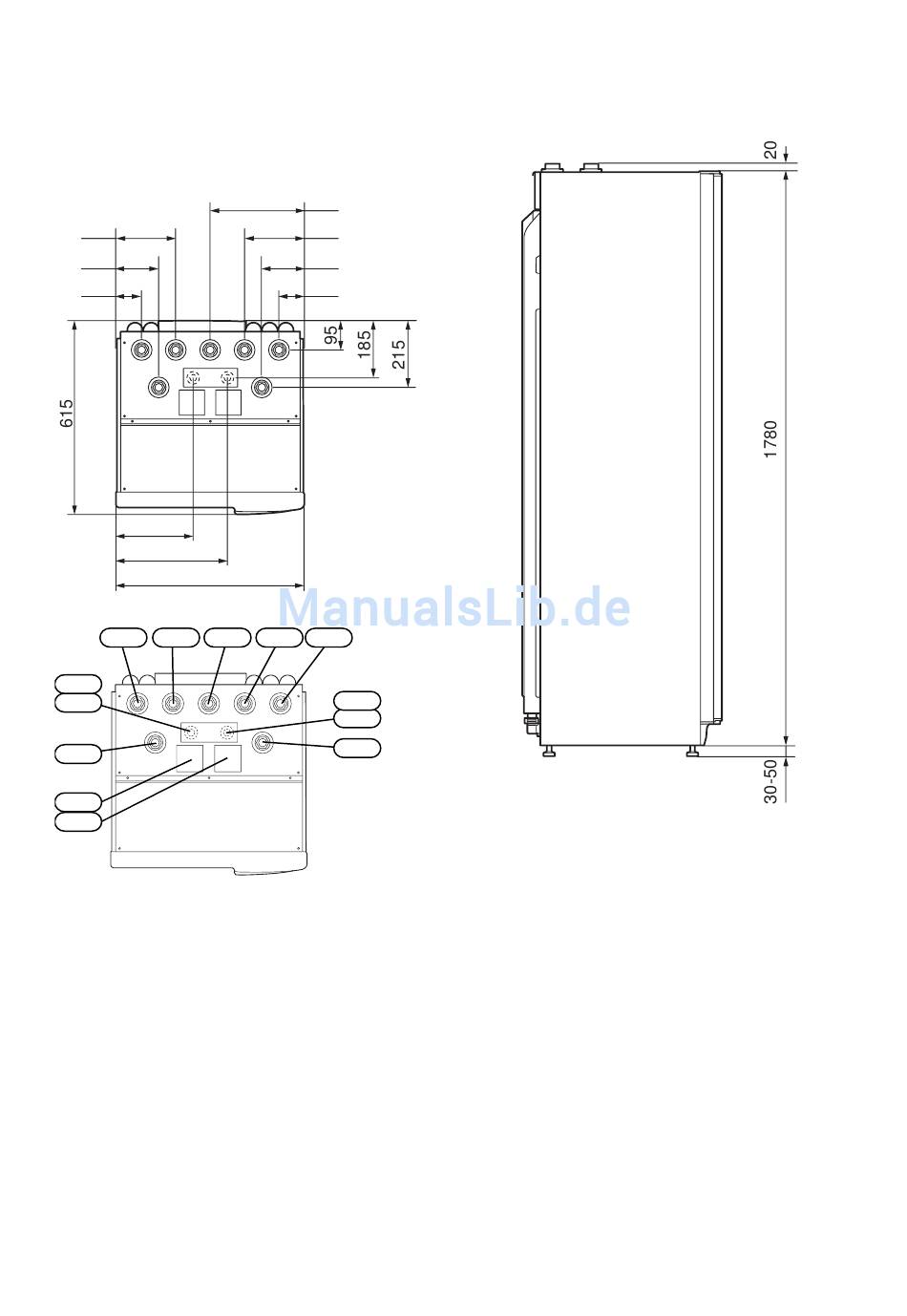

Maße und Rohranschlüsse
190
135
80
245
355
XL2 XL30
XL13
XL18
XL1
560
PF1
PF3
190
135
80
245
355
600
14 Kapitel 4 | Rohranschlüsse
560
300
190
135
80
600
XL4 XL3 XL9
XL14
XL19
XL8
300
190
135
80
Rohranschlüsse
XL1 Anschluss, Heizungsvorlauf G20 Innendurchm.
XL2 Anschluss, Heizungsrücklauf G20 Innendurchm.
XL3 Anschluss, Kaltwasser G20 Innendurchm.
XL4 Anschluss, Brauchwasser G20 Innendurchm.
XL8 Dockungsanschluss, Eintritt Heizungsmedium
G20 Innendurchm.
XL9 Dockungsanschluss, Austritt Heizungsmedium
G20 Innendurchm.
XL13 Anschluss, Solaranlagenvorlauf Ø22 mm
XL14 Anschluss, Solaranlagenrücklauf Ø22 mm
XL18 Dockungsanschluss, Hochtemperatureintritt Ø22
mm
XL19 Dockungsanschluss, Hochtemperaturaustritt Ø22
mm
XL30 Anschluss, Ausdehnungsgefäß G20 Innendurchm.
NIBE VVM 310
