4 Rohranschlüsse
Allgemeines zu
Rohranschlüssen
Die Rohrinstallation muss gemäß den geltenden Vor-
schriften ausgeführt werden.
VVM 310 zusammen mit einer kompatiblen Luft-/Was-
serwärmepumpe (Siehe Seite 15.) stellt eine komplette
Anlage für Heizung und Brauchwasser dar.
Das System erfordert eine Niedertemperaturdimensio-
nierung des Heizkreises. Bei der niedrigsten bemessenen
Außenlufttemperatur liegt die empfohlene Höchsttem-
peratur im Vorlauf bei 55 °C und im Rücklauf bei 45 °C.
Doch VVM 310 ist für Temperaturen bis 65 °C ausgelegt.
HINWEIS!
Rüsten Sie das Produkt mit einem Sicherheits-
ventil auf Heizkesselseite und am Brauchwas-
serwärmetauscher aus.
Das Überlaufwasser vom Sicherheitsventil wird per
Überlaufbehälter zum Abfluss abgeleitet, damit keine
Verletzungen durch heiße Wasserspritzer hervorgerufen
werden können. Das Überlaufrohr muss frostfrei sein
und über die gesamte Länge mit einem Gefälle verlegt
werden, um Wasseransammlungen zu vermeiden. Der
Austritt des Überlaufrohrs muss im Sichtbereich liegen
und darf sich nicht in der Nähe elektrischer Komponen-
ten befinden.
NIBE empfiehlt für einen höchstmöglichen Komfort, VVM
310 so nah wie möglich an der Wärmepumpe zu instal-
lieren. Ausführliche Informationen zur Positionierung
der verschiedenen Komponenten siehe Abschnitt "Instal-
lationsalternativen" in diesem Handbuch.
ACHTUNG!
Stellen Sie sicher, dass das einströmende Was-
ser sauber ist. Bei Nutzung eines eigenen
Brunnens kann es notwendig sein, einen zusätz-
lichen Wasserfilter zu installieren.
HINWEIS!
Eventuell vorhandene höchstgelegene Punkte
im Klimatisierungssystem müssen mit Entlüf-
tungsmöglichkeiten versehen werden.
HINWEIS!
Die Rohrsysteme müssen durchgespült worden
sein, bevor das Innenmodul angeschlossen
wird, damit die enthaltenen Komponenten
nicht durch mögliche Verunreinigungen beschä-
digt werden.
12 Kapitel 4 | Rohranschlüsse
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung " "
oder " " gebracht werden, nachdem VVM
310 mit Wasser befüllt wurde. Sicherheitstem-
peraturbegrenzer, Thermostat und Elektroheiz-
patrone usw. können beschädigt werden.
Heizkessel- und Heizkörpervolumen
Das Anlagenwasservolumen
von VVM 310 zur Berechnung
des Ausdehnungsgefäßes be-
trägt 250 l. Das Volumen des
Ausdehnungsgefäßes muss
mindestens 5% des Systemge-
samtvolumens betragen.
Tabelle mit Beispielen
Gesamtvolu- Volumen (l),
men (l), In- Ausdeh-
nenmodul nungsgefäß
und Klimati-
sierungssys-
tem
500 25
700 35
1 000 50
HINWEIS!
Das Ausdehnungsgefäß ist nicht im Lieferum-
fang des Produkts enthalten. Statten Sie das
Produkt mit einem Ausdehnungsgefäß aus!

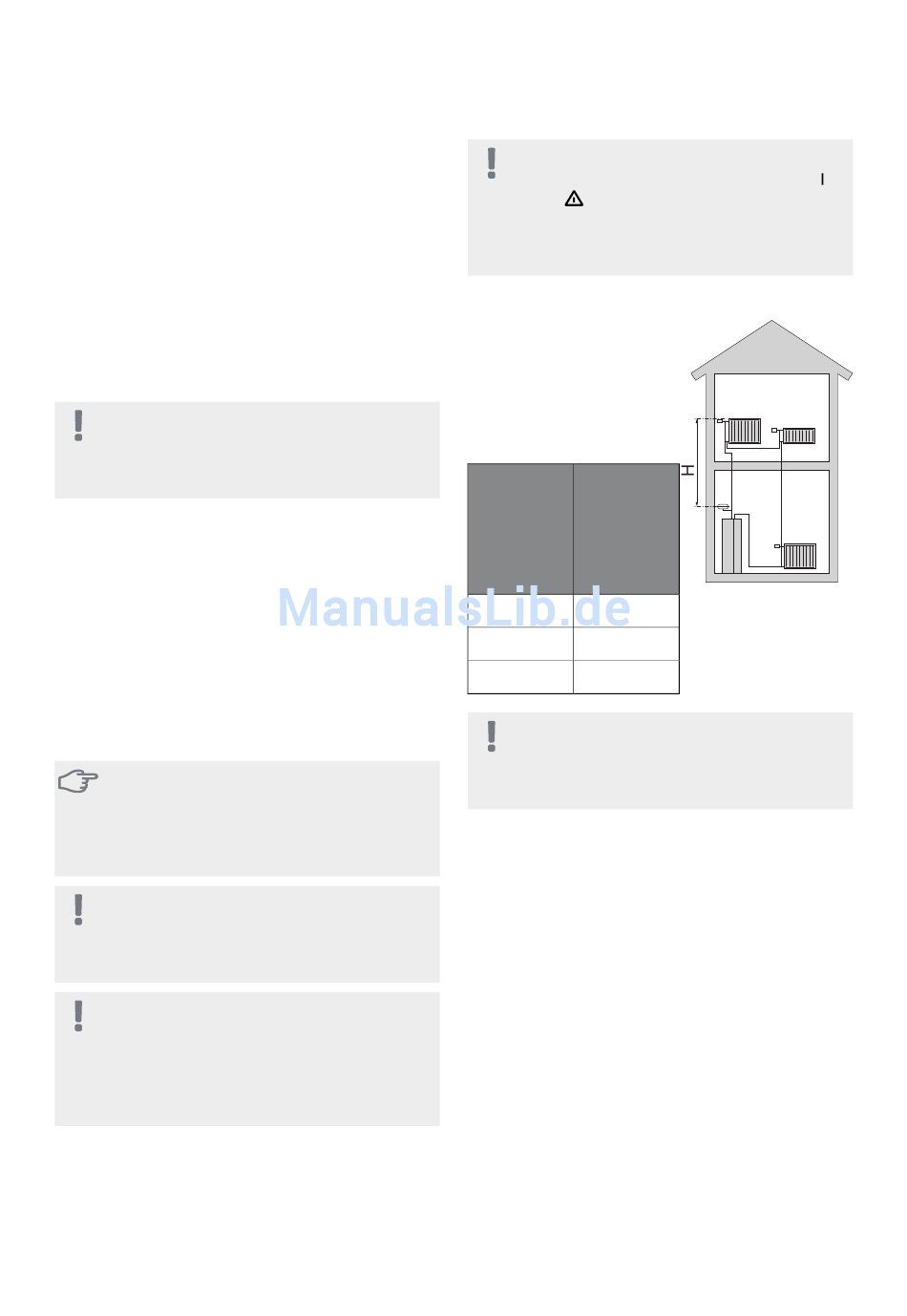

Der Vordruck des Druckausdehnungsgefäßes muss ent-
sprechend der max. Höhe (H) zwischen Gefäß und dem
höchstgelegenem Heizkörper bemessen sein, siehe Ab-
bildung. Ein Vordruck von 0,5 Bar (5 mWS) bewirkt einen
maximal zulässigen Höhenunterschied von 5 m.
Ist der Vordruck nicht ausreichend, kann dieser per
Nachfüllen durch das Ventil des Ausdehnungsgefäßes
erhöht werden. Notieren Sie den Vordruck des Ausdeh-
nungsgefäßes in der Prüfliste auf Seite 6.
Eine Änderung des Vordrucks beeinflusst die Fähigkeit
des Gefäßes, die Wasserausdehnung auszugleichen.
NIBE VVM 310
