Anschlüsse
HINWEIS!
Um Störungen zu vermeiden, dürfen unge-
schirmte Kommunikations- und bzw. oder
Fühlerkabel für externe Schaltkontakte nicht
näher als 20 cm an Starkstromleitungen verlegt
werden.

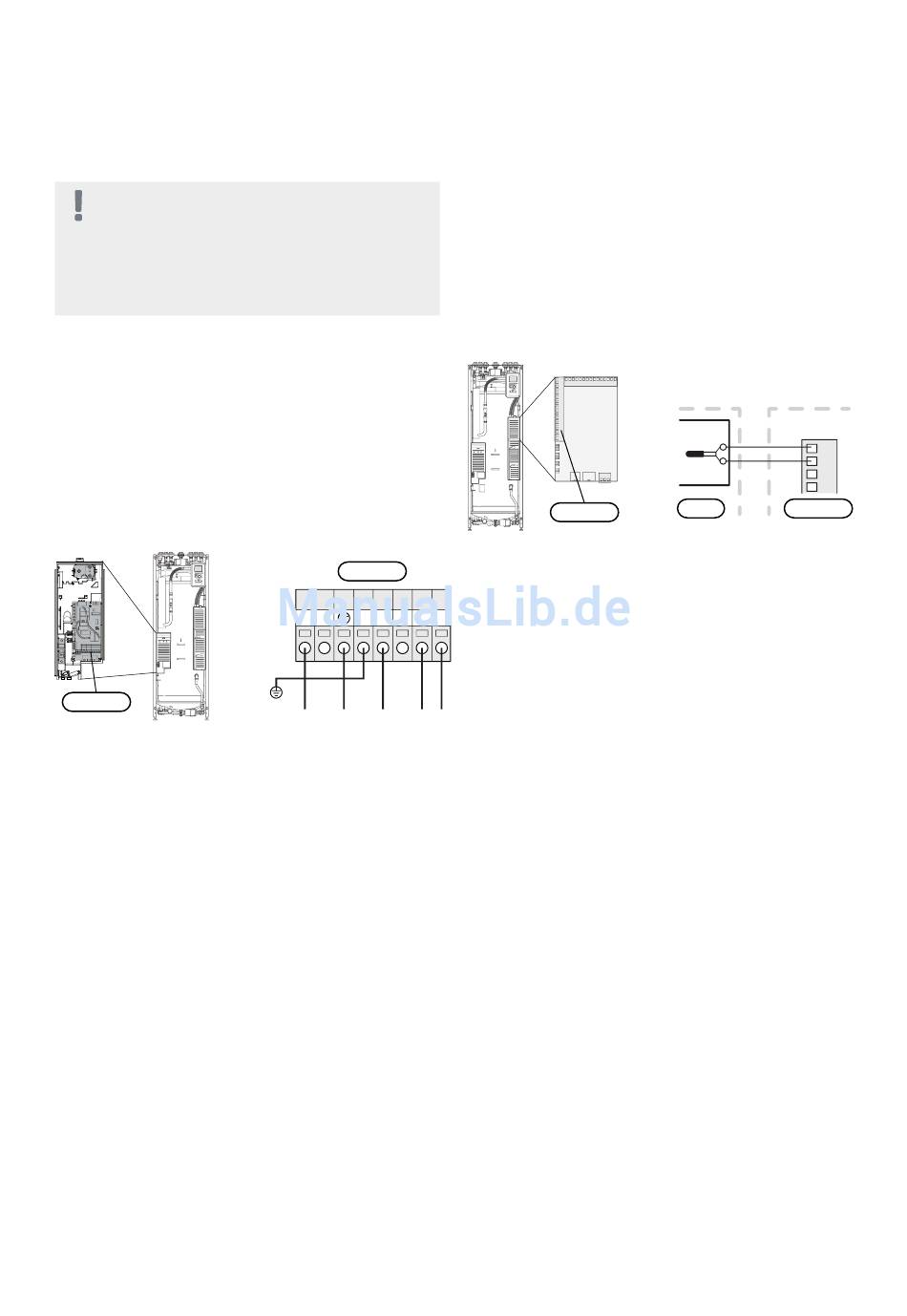

Stromanschluss

VVM 310 ist mit einer Trennmöglichkeit für die Versor-
gungsleitung zu installieren. Der Mindestkabelquer-
schnitt muss gemäß der verwendeten Absicherung di-
mensioniert sein. Das beiliegende Stromversorgungska-
bel (Länge ca. 2 m) ist mit der Anschlussklemme X1 an
der Elektroheizpatronenplatine (AA1) verbunden. Alle
Installationen müssen gemäß den geltenden Vorschriften
ausgeführt werden. Das Anschlusskabel befindet sich
auf der Rückseite von VVM 310.
Anschluss
AA1-X1

Tarifsteuerung

Wenn an der Elektroheizpatrone für eine gewisse Zeit
keine Spannung anliegt, muss gleichzeitig eine Deakti-
vierung über den AUX-Eingang erfolgen, siehe "An-
schlussmöglichkeiten - Mögliche Optionen für AUX-Ein-
gänge".
28 Kapitel 5 | Elektrische Anschlüsse
AA1-X1
VVM 310
N 0 PE
PE1
Außenfühler
Der Außenfühler (BT1) wird an einem schattigen Platz
an der Nord- oder Nordwestseite des Hauses befestigt,
wo z. B. keine störende Einstrahlung durch die Morgen-
sonne erfolgt.
Der Fühler wird mit Anschlussklemme X6:1 und X6:2 an
der Eingangsplatine (AA3) verbunden. Verwenden Sie
einen Zweileiter mit einem Mindestkabelquerschnitt von
0,5 mm².
Eventuelle Kabelrohre sind abzudichten, damit sich im
Außenfühlergehäuse keine Kondensflüssigkeit bildet.
VVM 310 VVM 310
L1 1 L2 L3
Extern
BT1
AA3-X6
VVM 310
1
2
3
4
AA3-X6
