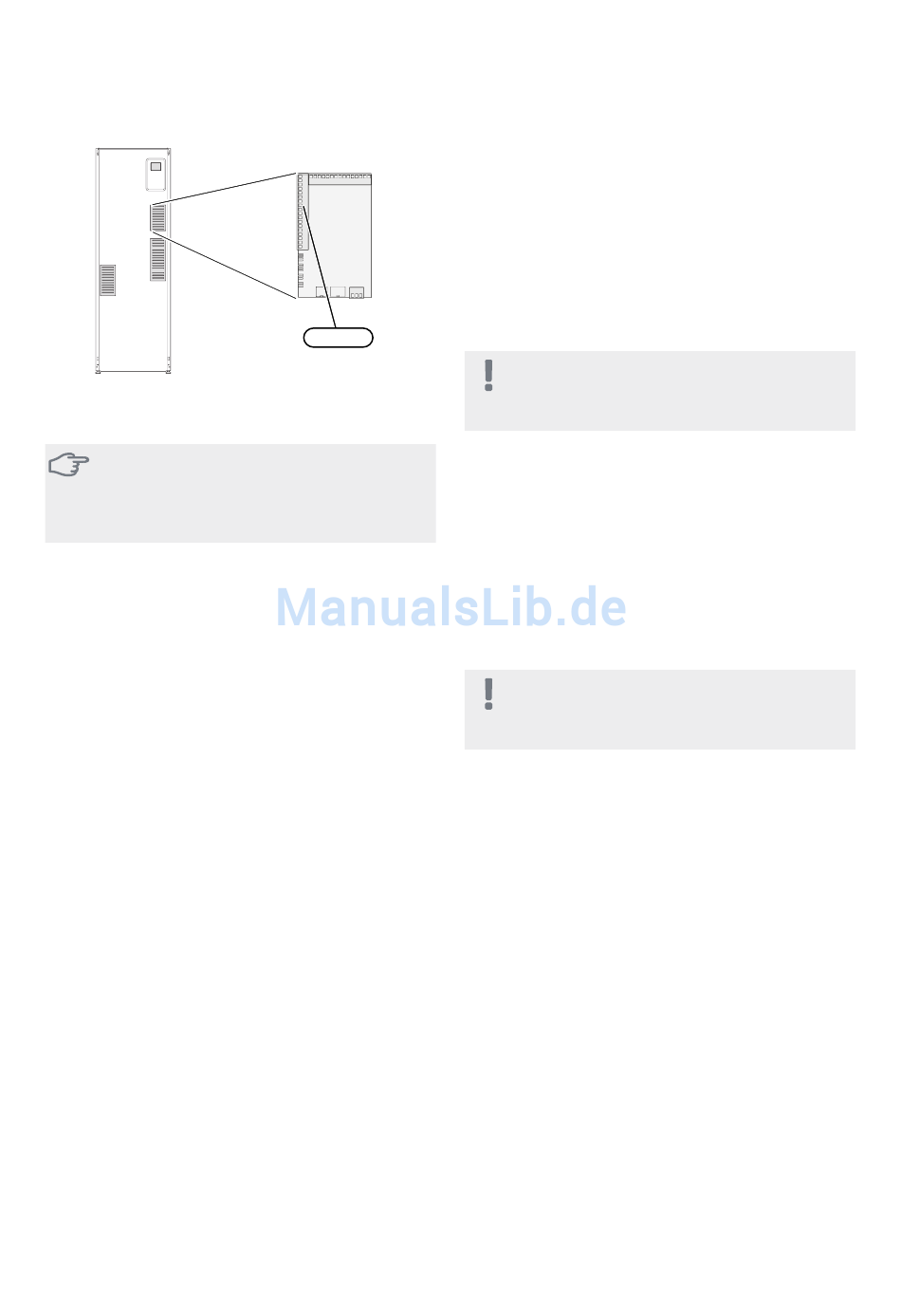

Im Beispiel oben werden die Eingänge AUX1 (X6:9-10) und AUX2
(X6:11-12) an der Eingangsplatine (AA3) genutzt.
ACHTUNG!
Einige der folgende Funktionen lassen sich
ebenfalls über Menüeinstellungen aktivieren
und zeitlich steuern.
Mögliche Optionen für AUX-Eingänge
Kühlvorlauf (BT64)
Der Fühler für die Kühlung wird verwendet, wenn eine
interne „aktive Vierrohrkühlung" in Ausgang AA3-X7
aktiviert wurde. Der Fühler wird zur Berechnung der
Gradminuten für die Kühlung herangezogen.
Fühler, Kühlung/Heizung/Brauchwasser
Ein zusätzlicher Fühler kann mit VVM 310 verbunden
werden, damit besser entschieden werden kann, wann
zwischen Kühl-, Heiz-, und Brauchwasserbetrieb umzu-
schalten ist.
Verbinden Sie den Fühler mit dem gewählten Eingang
(Menü 5.4, die Option erscheint nur, wenn ein Kühlzube-
hör installiert ist, siehe Seite 56) an Anschlussklemme
X6 an der Eingangsplatine (AA3), die sich hinter der
Frontabdeckung befindet. Platzieren Sie den Fühler an
einem geeigneten Ort im Klimatisierungssystem.
Verwenden Sie einen 2-Leiter mit einem Mindestkabel-
querschnitt von 0,5 mm².
Anschluss für externe Blockierung von
Zusatzheizung oder Verdichter
Wenn eine externe Blockierung der Zusatzheizung und
bzw. oder des Verdichters gewünscht wird, kann ein
externer Schaltkontakt mit der Klemme X6 an der Ein-
gangsplatine des VVM (AA3) verbunden werden, die
sich hinter der Frontabdeckung befindet.
Zusatzheizung und bzw. oder Verdichter werden über
einen potenzialfreien Schaltkontakt an dem Eingang
abgeschaltet, der in Menü 5.4 ausgewählt wird, siehe
Seite 56.
Die externe Blockierung der Zusatzheizung und des
Verdichters ist kombinierbar.
Ein geschlossener Kontakt unterbricht die Leistungszu-
fuhr.
NIBE VVM 310
VVM 310
Externt Extern F1245
9
B
10
11
A
12
13
14
15
AA3-X6
16
AA3-X6
Kontakt zur externen Tarifblockierung
Wird eine externe Tarifblockierung gewünscht, kann
diese mit Anschlussklemme X6 an der Eingangsplatine
(AA3) verbunden werden, die sich hinter der Frontabde-
ckung befindet.
Bei der Tarifblockierung werden Zusatzheizung, Verdich-
ter, Heizung und Brauchwasser über einen potenzialfrei-
en Schaltkontakt an dem Eingang blockiert, der in Menü
5.4 ausgewählt wird, siehe Seite 56.
Bei geschlossenem Kontakt ist die Tarifblockierung akti-
viert.
HINWEIS!
Bei aktivierter Tarifblockierung gilt der minima-
le Vorlauf nicht.
Anschluss zur externen Blockierung der
Heizung/Kühlung
Wenn eine externe Blockierung der Heizung/Kühlung
zum Einsatz kommt, kann diese mit Anschlussklemme
X6 an der Eingangsplatine (AA3) verbunden werden,
die sich hinter der Frontabdeckung befindet.
Der Heiz-/Kühlbetrieb wird über einen potenzialfreien
Schaltkontakt an dem Eingang abgeschaltet, der in Menü
5.4 ausgewählt wird, siehe Seite 56.
Ein geschlossener Kontakt blockiert den Heiz-/Kühlbe-
trieb.
HINWEIS!
Bei aktivierter Heizungsblockierung gilt der
minimale Vorlauf nicht.
Anschluss für externen Alarm (NC)
Wenn „Anschluss für externen Alarm (NC)" als Funktion
für einen Software-Eingang gewählt wurde, erscheint
Infoalarm 995, wenn der angeschlossene externe Kreis
für den gewählten Software-Eingang unterbrochen
wird.
Anschluss für externen Alarm (NO)
Wenn „Anschluss für externen Alarm (NO)" als Funktion
für einen Software-Eingang gewählt wurde, erscheint
Infoalarm 995, wenn der angeschlossene externe Kreis
für den gewählten Software-Eingang geschlossen wird.
Anschluss zur Aktivierung von "vorüb. Luxus akt."
Ein externer Schaltkontakt kann mit VVM 310 verbunden
werden, um die Brauchwasserfunktion „vorüb. Luxus
akt." zu aktivieren. Der Schaltkontakt muss potenzialfrei
sein und mit dem gewählten Eingang (Menü 5.4, siehe
Seite 56) an Anschlussklemme X6 an der Eingangsplatine
(AA3) verbunden werden.
"vorüb. Luxus akt." ist aktiviert, wenn der Kontakt ge-
schlossen ist.
Anschluss zur Aktivierung von "externe Justierung"
Zur Änderung der Vorlauftemperatur und damit zur
Änderung der Raumtemperatur kann ein potentialfreier
Schaltkontakt mit VVM 310 verbunden werden.
Kapitel 5 | Elektrische Anschlüsse 33
