7 Steuerung – Einführung

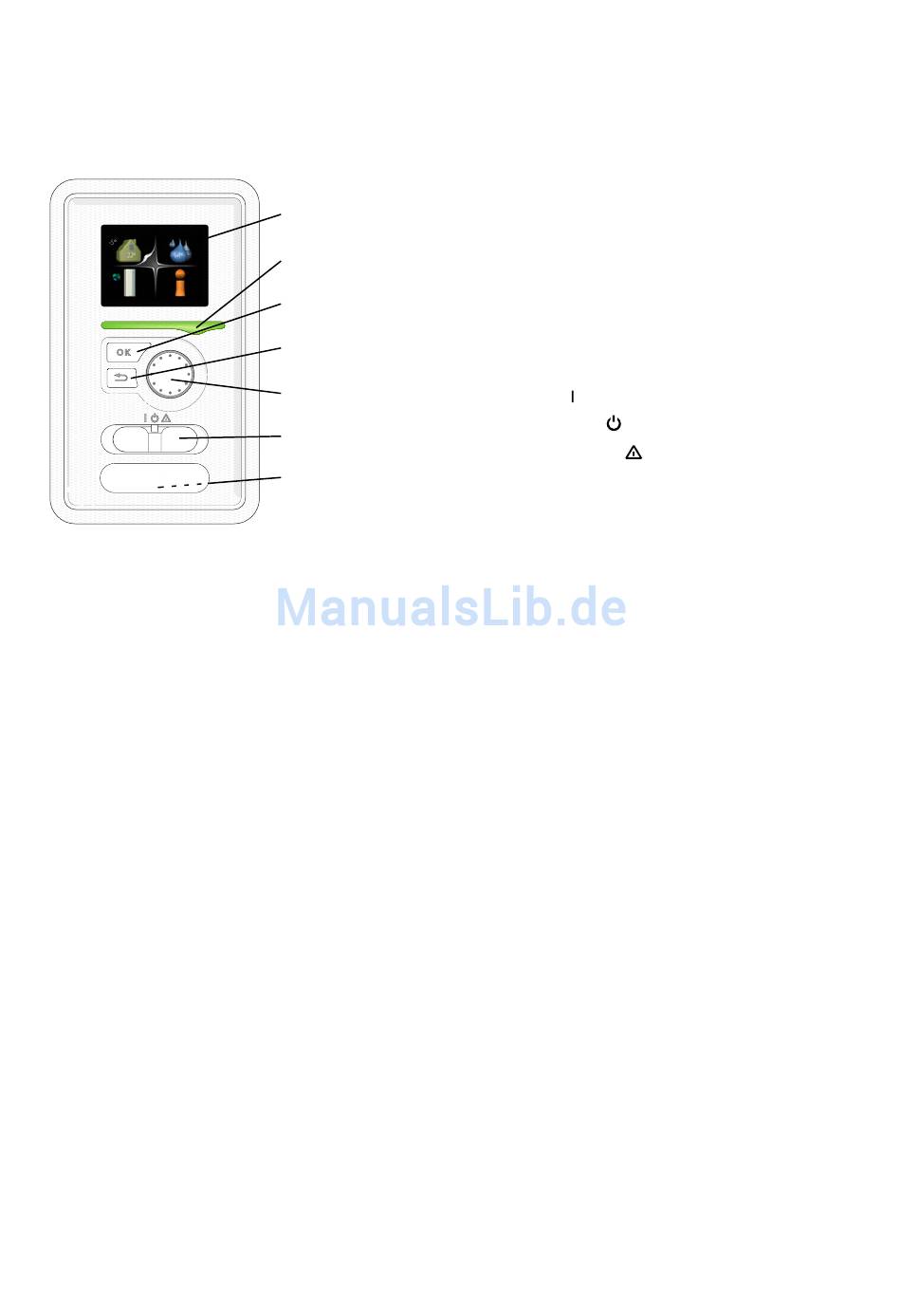

Bedienfeld

RAUMKLIMA BRAUCHWASSER
MIN. ANLAGE INFO
VVM 310
A Display
Auf dem Display erscheinen Anweisungen, Ein-
stellungen und Betriebsinformationen. Sie kön-
nen einfach zwischen den Menüs und Optionen
navigieren, um die gewünschten Einstellungen
vorzunehmen oder die benötigten Informationen
abzurufen.
B Statuslampe
Die Statuslampe zeigt den Innenmodulstatus an.
Den:
■
leuchtet grün bei normaler Funktion.
■
leuchtet gelb bei aktiviertem Notbetrieb.
■
leuchtet rot bei ausgelöstem Alarm.
C OK-Taste
Die OK-Taste wird in folgenden Fällen verwendet:
■
bestätigt die Auswahl von Untermenü/Opti-
on/eingestelltem Wert im Startassistenten.
D Zurück-Taste
Die Zurück-Taste wird in folgenden Fällen verwen-
det:
■
kehrt zum vorherigen Menü zurück.
■
macht eine noch nicht bestätigte Einstellung
rückgängig.
NIBE VVM 310
A
Display
B
Statuslampe
C
OK-Taste
D
Zurück-Taste
E
Wählrad
F
Betriebsschalter
G
USB-Anschluss
E Wählrad
Das Wählrad kann nach rechts oder links gedreht
werden. Sie können:
■
navigiert in Menüs und wechselt zwischen den
Optionen.
■
Werte erhöhen oder verringern.
■
Seitenwechsel in mehrseitigen Anleitungen
(z.B. Hilfetexte und Serviceinfo).
F Schalter (SF1)
Der Schalter besitzt drei Stellungen:
■
Ein ( )
■
Standby ( )
■
Notbetrieb (
Der Notbetrieb darf nur genutzt werden, wenn
am Innenmodul ein Fehler aufgetreten ist. In
diesem Modus wird der Verdichter abgeschaltet
und die Heizpatrone aktiviert. Das Innenmodul-
display ist ausgeschaltet und die Statuslampe
leuchtet gelb.
G USB-Anschluss
Der USB-Anschluss ist unter der Kunststoffabde-
ckung mit der Produktbezeichnung verborgen.
Der USB-Anschluss wird für eine Softwareaktuali-
sierung genutzt.
Rufen Sie http://www.nibeuplink.com auf und
klicken Sie auf die Registerkarte „Software", um
die aktuelle Software für die Anlage herunterzu-
laden.
)
Kapitel 7 | Steuerung – Einführung 43
