Anschlussmöglichkeiten
Leistungswächter
Eingebauter Leistungswächter
VVM 310 ist mit einem eingebauten Leistungswächter
einfacher Form ausgestattet, der die Leistungsstufen für
die elektrische Zusatzheizung begrenzt, indem er berech-
net, ob die nächste Leistungsstufe für die aktuelle Phase
eingeschaltet werden kann, ohne dass die angegebene
Hauptsicherung überschritten wird. Wenn der Strom die
angegebene Hauptsicherung überschreiten würde, ist
das Einschalten der Leistungsstufe nicht zulässig. Die
Größe der Gebäudehauptsicherung wird in Menü 5.1.12
eingestellt.
Leistungswächter mit Stromwandler
Wenn viele stromverbrauchende Produkte im Gebäude
angeschlossen sind und gleichzeitig die elektrische Zu-
satzheizung in Betrieb ist, können unter Umständen
Gebäudehauptsicherungen auslösen. VVM 310 ist mit
einem Leistungswächter ausgerüstet, der mithilfe eines
Stromwandlers die Leistungsstufen für die elektrische
Zusatzheizung regelt, indem der Strom zwischen den
Phasen verteilt bzw. bei einer Überlastung Phasen abge-
schaltet werden. Eine Wiedereinschaltung erfolgt, wenn
sich der sonstige Stromverbrauch verringert.

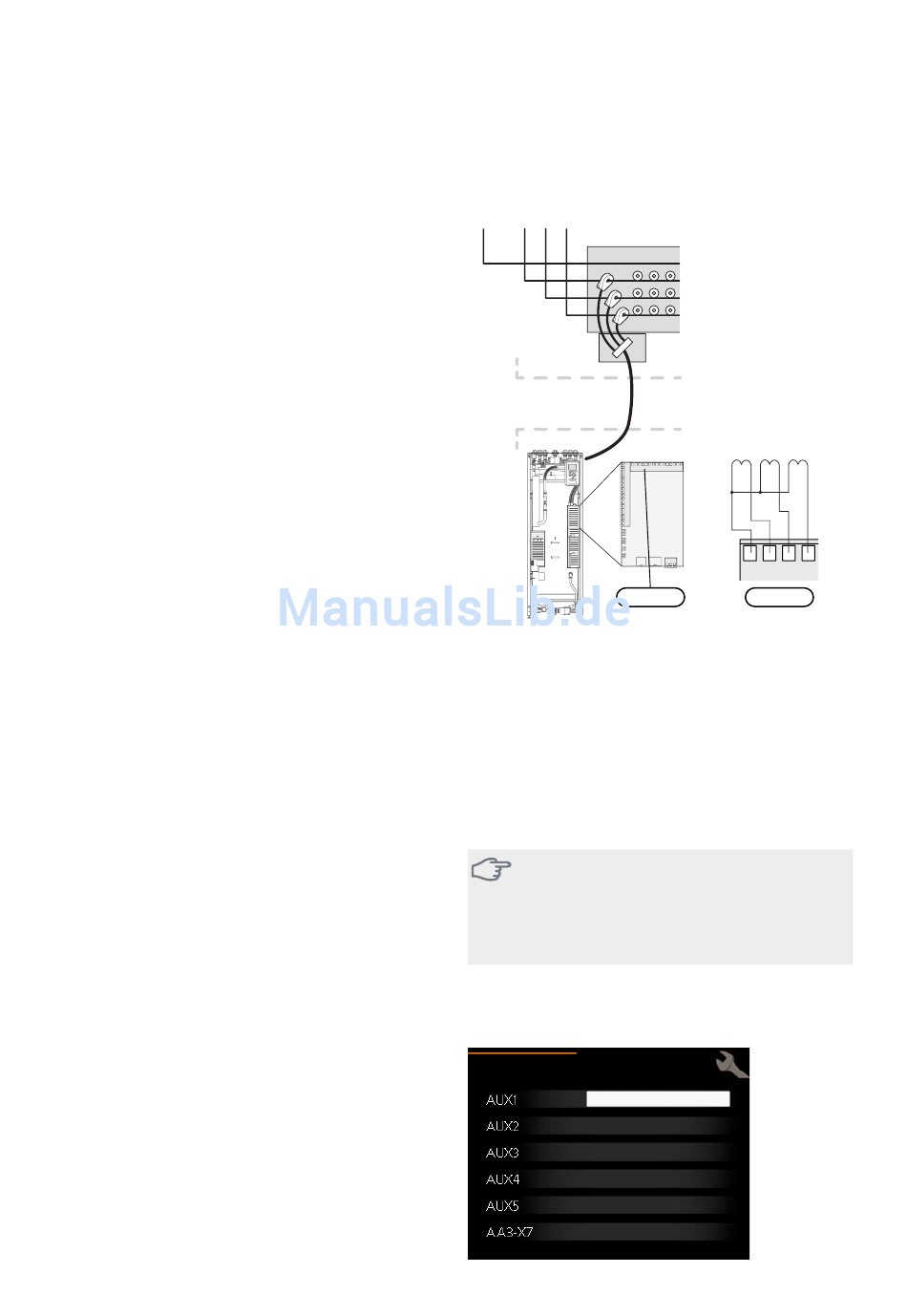

Stromwandler anschließen
Zur Strommessung ist ein Stromwandler an jeder Phase
der Gebäudehauptversorgungsleitung montiert. Diese
Arbeit wird vorzugsweise direkt am Schaltkasten ausge-
führt.
Verbinden Sie die Stromwandler mit einem gekapselten
Mehrfachleiter in direkter Nähe des Schaltkastens. Der
Mehrfachleiter zwischen Gehäuse und VVM 310 muss
einen Mindestkabelquerschnitt von 0,5 mm² aufweisen.
32 Kapitel 5 | Elektrische Anschlüsse
Verbinden Sie das Kabel mit der Eingangsplatine (AA3)
an Anschlussklemme X4:1-4, wobei X4:1 als gemeinsame
Anschlussklemme für die drei Stromwandler dient.
Stromversorgung
PEN L L L
1 2 3
Schaltkasten
VVM 310
VVM 310 VVM 310
AA3-X4
Wenn die installierte Wärmepumpe frequenzgesteuert
arbeitet, wird ihre Leistung begrenzt, nachdem alle
Leistungsstufen deaktiviert wurden.
Externe Anschlussmöglichkeiten
Die Eingangsplatine (AA3) des VVM 310 besitzt softwa-
regesteuerte Ein- und Ausgänge zum Anschluss eines
externen Schaltkontakts oder Fühlers. Wird demnach
ein externer Schaltkontakt oder Fühler mit einer der
sechs Sonderfunktionsmöglichkeiten verbunden, muss
in der Software in VVM 310 die richtige Funktion für den
jeweiligen Anschluss ausgewählt werden.
ACHTUNG!
Um einen externen Schaltkontakt oder Fühler
mit VVM 310 zu verbinden, muss die Funktion
für den verwendeten Ein- oder Ausgang in
Menü 5.4 ausgewählt werden, siehe Seite 56.
Verfügbare Eingänge an der Eingangsplatine für diese
Funktionen sind AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3
(X6:13-14), AUX4 (X6:15-16) und AUX5 (X6:17-18).
Verfügbarer Ausgang: AA3:X7.
weiche Ein-/Ausgänge5.4
Heizung blockieren
vorüb. Luxus akt.
-T1 -T2 -T3
1 2 3 4
AA3-X4
nicht verw.
nicht verw.
nicht verw.
Alarmausgang
