Inhaltszusammenfassung für Nibe VVM 320

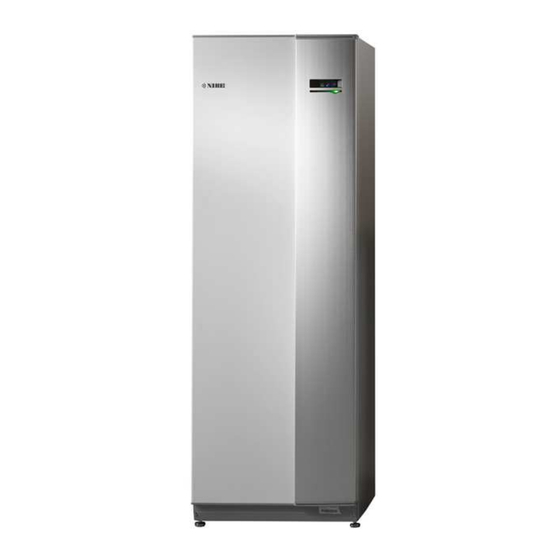

- Seite 1 NIBE™ VVM 320 NIBE ENERGY SYSTEMS Stand 072015 Luft Wasser Wärmepumpen...
- Seite 2 NIBE™ VVM 320 – Features • Anschlussfertige Kompaktlösung f.d. Standard- anwendungsfall • Einsetzbar mit F2030, F2040 - 8/12 • Konzept EMMY - basiert • Drehzahlregelung f. Heiz- und Ladekreispumpe (Class A) • Class A Pumpe im BW Betrieb aktiv •...
- Seite 3 NIBE™ VVM 320 – Features • SG – Ready in Verbindung mit F2030, F2040 - 8/12 • NIBE Uplink - fähig • Schnittstelle für GLT Systeme (Zubehör) • USB – Schnittstelle f. Updates, Loggingfkt. • Sicherheitsventile und MAG integriert •...
-
Seite 4: Innerer Aufbau
NIBE™ VVM 320 – Innerer Aufbau Pufferspeicher 26 l Bedienfeld Regelgerät Leistungsplatine Lade-/Heizkreispumpe NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen... - Seite 5 NIBE™ VVM 320 – Innerer Aufbau Umschaltventil Heizung / BW Heizpatrone Sollte mal ein Austausch der GP1 Pumpe erf. sein, so muss das Wechselventil QN10 in die Position AB-A gebracht werden NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 6 NIBE™ VVM 320 – Innerer Aufbau MAG 10 l Sicherheitsventile Brauchwasserspeicher 180 Liter Umschaltventil Heizung / BW NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 7 NIBE™ VVM 320 – Innerer Aufbau Tropfwasserablauf NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 8 NIBE™ VVM 320 – Systemlösung NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 9 NIBE™ VVM 320 – Abmessungen NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 10 NIBE™ VVM 320 – Argumentationshilfen • Kostengünstige Kompaktlösung f.d. Standard • Anschlussfertige Auslieferung • Interessant für Hausbauunternehmen • Insstallationsfreundlich • Sehr ansprechendes Design • Einfachste Bedienung NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 11 NIBE VVM 320 - Ende Teil 1 - NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 12 NIBE VVM 320 - Regelungstechn. Abläufe - NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 13 NIBE VVM 320 - Pumpensteuerung - Heizbetrieb – GP 1 GP 1 Heizkreis Menü: 5.1.10 GP 1 Heizkreis Menü: 5.1.11 Auto: Sommer Winter Umschaltung Auto: Sommer: Pumpe Aus, Winter: Pumpe Ein Manuell: Periodisch: Pumpe arbeitet mit vorher festgelegter Pumpe arbeitet nur zeitgleich mit Verdichter Drehzahl im jeweiligen Betriebsmodus, bzw.
- Seite 14 NIBE VVM 320 - Pumpensteuerung - Heizbetrieb – GP 1 NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 15 NIBE VVM320 – regelungst. Abläufe Pumpendrehzahlsteuerung Ladekreis (gilt nur beim Pumpenstart) Normalbetriebssteuerung der Ladekreispumpe - GP 1, sie wird 90 sec vor dem Verdichterstart aktiviert und läuft dann für 60 sec mit der Startdrehzahl. Die Startdrehzahl ist außentemperaturabhängig , gemessen am Fühler 28 (Außengerät),...
- Seite 16 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Heizbetrieb – GP 1 Auto: Basisparameter zu delta T Soll Berechnung: MAT : --------------------- (Normaußententemperatur) Heizungs- Stopp : ---- (Heizgrenztemperatur) BT1: ---------------------- (Außentemperatur) BT2, BT3 :--------------- (delta T – Istwert) _VVM dT: Strömungseinstellung Klimatisierungssystem Voreinstellungen Menü: 5.1.14...
- Seite 17 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Pumpendrehzahlsteuerung Ladekreis Heizbetrieb: Ladekreispumpe GP 1 ist delta T gesteuert in Abhängigkeit der Außentemperatur BT28 sofern BT28 nicht zur Verfügung steht wird auf den BT 1 Fühler zurückgegriffen Im Anschluss an den Startvorgang arbeitet die Pumpensteuerung wie folgt: im Wechselbetrieb erfolgt die Anpassung der Pumpendrehzahl wiederum außentemperaturgeführt,...
- Seite 18 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Heizbetrieb – GP 1 Es gilt die jew. geringere errechnete Differenztemperatur NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 19 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Brauchwasser / Pool – GP 1 GP 1 Heizkreis Menü: 5.1.11 Auto: Sollwert f. BT 12 in WWB: [nur mit Verdichter] :WW-Stop + 2 K oder Max VL -3K [Verdichter + ZH]: BT3 + P_VP*(WW-Stop + 2 K – BT3)/(P_VP +P_TS*0,8) P_VP= Skalierungsfaktor Leistungsberechn.
- Seite 20 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Frostschutzfunktion der Pumpe GP1 Start Frostschutzfunktion Diese Funktion ist erst bei Aussentemperaturen (BT 28) unter +2°C aktiv. Bevor nun die GP 1 Pumpe im Rahmen der Frostschutzfkt. aktiviert wird, muß die Kondensatorein- oder austrittstemperatur unter 10°C liegen.
- Seite 21 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Arbeitsweise der GP1 Pumpe bei passiver Abtaufunktion Während der passiven Abtauung befindet sich GP1 im Wartemodus. (Standby – Drehzahl) NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 22 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Arbeitsweise GP1 Pumpe / QN 10 Ventil in Sperrzeit GP 1 befindet sich während der Sperrzeit (Tarif Block) im Wartemodus. (Standby – Drehzahl) QN10 bleibt während einer Sperrzeit (Tarif Block) im Heizungsmodus Sollte sich das System zum Beginn der Sperrzeit im BW –...
- Seite 23 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Arbeitsweise der GP1 Pumpe bei aktiver Abtaufunktion Die Grundlage zur Drehzahlbestimmung der GP1 Pumpe während des Abtaubetriebs: -> Mittelwertbildung aus der Drehzahl der letzten 2 Minuten vor dem Abtauvorgang. • Wenn Drehzahl GP1 < 50 % dann Abtaudrehzahl 50 % •...
- Seite 24 NIBE VVM 320 – regelungstechn. Abläufe - Pumpensteuerung - Zusatzpumpe GP 6 Die Pumpe GP 6 läuft immer bei aktivierter Warmwasserbereitung/aktiviertem Poolbetrieb, wenn zeitgleich: • die Aussentemperatur unter der eingestellten Heizgrenztemperatur liegt. - oder - • die Aussentemperatur höher als die Kühlgrenztemperatur ist.
- Seite 25 NIBE VVM 320 – regelungstechn. Abläufe Notbetrieb Im Notbetrieb: für Ansteuerung Pumpe GP1 (läuft auf 100 %) und QN 10 (Stellung AB-B –Heizbetrieb) GP6 arbeitet nicht. Werksseitige Einstellung über DiP-Schalter von Heizpatronenplatine/AA1 - 6KW Heizpatronenleistung (Max.leistung 9 kW) Aktive Relais auf AA1 / K6, K7, K8; K9; K10 Steuerung über Einstellung Thermostat/FD1-BT30 ( einstellbar 35°C - 45°C )
- Seite 26 NIBE VVM 320 – regelungstechn. Abläufe Wechselbetrieb BW Ladung – Normal Modus GM werden berechnet, Wenn Während der WW-Ladung der ZH Startwert in GM erreicht wird schaltet ZH mit ein. NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 27 NIBE VVM 320 – regelungstechn. Abläufe BW Ladung Luxus Verdichter arbeitet alleine, ohne el. ZH, bis Grenztemperatur lt. IHB, in Grd. Celsius dann wird el. ZH im Minutentakt auf die im Menü.5.1.12 eingestellte max. Heizpatronenleistung zugeschaltet, NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 28 NIBE VVM 320 – regelungstechn. Abläufe - Mischventilgest. Zusatzheizung - Standardmodus: zur Nutzung zuschaltbarer Zusatzwärme NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 29 NIBE VVM 320 – regelungstechn. Abläufe - Mischventilgest. Zusatzheizung - Priorisiert - zur Nutzung saisonaler Wärmeeinträge NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 30 NIBE VVM 320 – regelungstechn. Abläufe - Mischventilgest. Zusatzheizung - Standardmodus: zur Nutzung zuschaltbarer Zusatzwärme • Einstellen der minimalen Laufzeit als Bereitschaftszeit • Einstellen der minimalen Speicher- bzw. Wärmeerzeuger- temp. (BT 52), ab der das Mischventil QN 11 arbeiten darf.
- Seite 31 NIBE VVM 320 – regelungstechn. Abläufe - Mischventilgest. Zusatzheizung - Priorisiert - zur Nutzung saisonaler Wärmeeinträge • Einstellen der minimalen Speicher- bzw. Wärmeerzeuger- temp. (BT 52), ab der das Mischventil QN 11 arbeiten darf. • QN 11 wird aktiviert wenn BT 52 > min Temperatur (Menü 5.3.2) oder BT 52 >...
- Seite 32 NIBE VVM 320 – regelungstechn. Abläufe Estrichaufheizprogramm Gem. Installationshandbuch Hinweis: BW-Bereitung blockiert BT1 Aussenfühler muß angeschlossen sein. NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
- Seite 33 NIBE VVM 320 – regelungstechn. Abläufe Wärmemengenmessung Energiemenge/Zählung - WP für WW/Heizung/Poll-Bereitung wird über BT12-BT3 und Volumen-Messteil ermittelt. Energiemenge/Zählung - ZH wird theoretisch über Emmy-Regler ermittelt/gerechnet. Kalibrierung der Fühler BT12-BT3 erfolgt nach erstmaligen Einschalten/VVM und alle 3 Monate, dafür darf kein Verdichter oder ZH Bedarf/aktiv sein, dann wird die GP12 mit 100% Pumpenleistung aktiviert und nach 6 Minuten wird die Abweichung ermittelt und gegebenenfalls Kalibrierung/Korrektur durchgeführt.
- Seite 34 NIBE VVM 320 – regelungstechn. Abläufe - Ende Teil 2 - NIBE ENERGY SYSTEMS Luft Wasser Wärmepumpen...
