Raumtemperaturfühler
VVM 310 wird mit einem Raumfühler (BT50) geliefert.
Der Raumfühler erfüllt mehrere Funktionen:
1. Anzeige der aktuellen Raumtemperatur im Display
von VVM 310.
2. Ermöglicht die Änderung der Raumtemperatur in
°C.
3. Ermöglicht die Feineinstellung der Raumtemperatur.
Montieren Sie den Fühler an einem neutralen Ort, an
dem die eingestellte Temperatur gewünscht wird. Als
geeigneter Ort kommt z.B. eine freie Innenwand im Flur
ca. 1,5 m über dem Fußboden in Frage. Der Fühler darf
nicht an der Messung einer korrekten Raumtemperatur
gehindert werden, z.B. durch die Anbringung in einer
Nische, zwischen Regalen, hinter einer Gardine, über
bzw. in der Nähe einer Wärmequelle, in einem Luftzug-
bereich von der Außentür oder in direkter Sonnenein-
strahlung. Auch geschlossene Heizkörperthermostate
können Probleme hervorrufen.
Die Inneneinheit funktioniert auch ohne Raumtempera-
turfühler. Um jedoch auf dem Display von VVM 310 die
Innentemperatur ablesen zu können, muss der Fühler

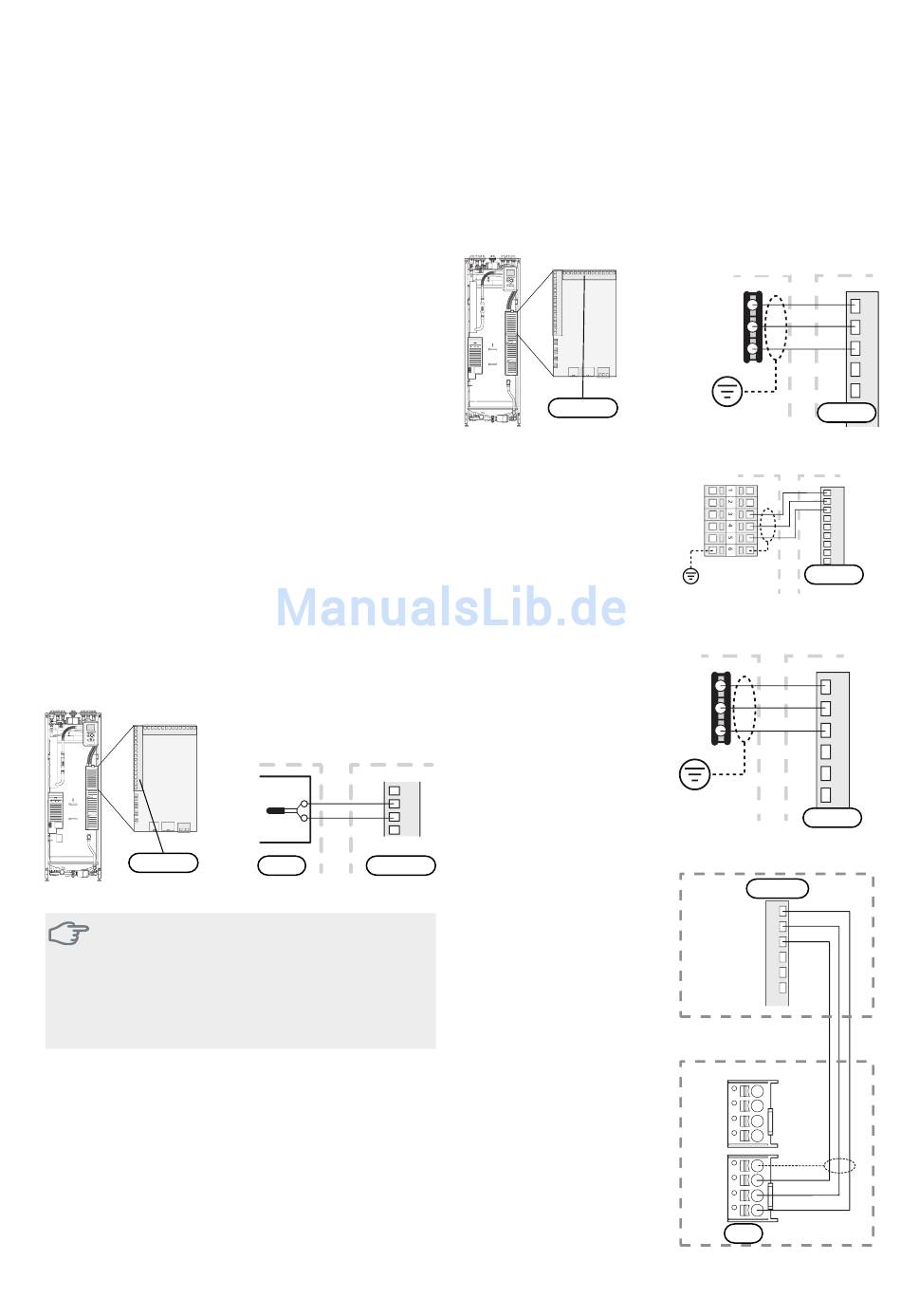

montiert werden. Der Raumfühler wird mit X6:3 und
X6:4 an der Eingangsplatine (AA3) verbunden.
Wenn der Fühler eine steuernde Funktion ausüben soll,
wird diese in Menü 1.9.4 aktiviert.
Wenn der Raumfühler in einem Raum mit Fußbodenhei-
zung platziert ist, sollte er lediglich eine Anzeigefunktion
besitzen, jedoch keine Regelungsfunktion für die
Raumtemperatur.
VVM 310 VVM 310
AA3-X6
ACHTUNG!
Temperaturänderungen in der Wohnung
werden erst nach längerer Zeit umgesetzt. So
führen etwa kurze Zeitperioden bei Fußboden-
heizungen nicht zu einer spürbaren Änderung
der Raumtemperatur.
NIBE VVM 310
RG 05 F1245
Extern
VVM 310
2
3
4
5
BT50 AA3-X6
Kommunikation
Beim Anschluss von VVM 310 an die Wärmepumpe muss
eine Verbindung mit Anschlussklemme X4:13, X4:14 und
X4:15 und an der Eingangsplatine (AA3) hergestellt
werden.
VVM 310
AA3-X4
F20XX
F2030/F2040 VVM 310
A+
B-
GND
F2026 VVM 310
F2026 VVM500
AA3-X4
F20XX VVM500
F2020/F2025 VVM 310
A+
B-
GND
AA3-X4
VVM 310
Inomhusmodul
AA3-X4
AA3-X4
A
15
B
14
GND
13
12
11
10
F2120
F2120
X23
4
GND
3
B
2
A
1
X22
X22
Kapitel 5 | Elektrische Anschlüsse
