Steuerung der Brauchwasser-Zirkulationspumpe.
■
Externe Umwälzpumpe (für Heizungsmedium).
■
Zusatzheizung in Serie für Ladekreis.
■
Urlaubsanzeige.
■
Wird eine der o. g. Funktionen mit Anschlussklemme X7
verbunden, muss dies in Menü 5.4 ausgewählt werden,
siehe Seite 56.
Der Sammelalarm ist werkseitig voreingestellt.
HINWEIS!
Eine Zubehörplatine ist erforderlich, wenn
mehrere Funktionen mit Anschlussklemme X7
verbunden werden sollen, während gleichzeitig
die Sammelalarmanzeige aktiviert ist (siehe
Seite 65).

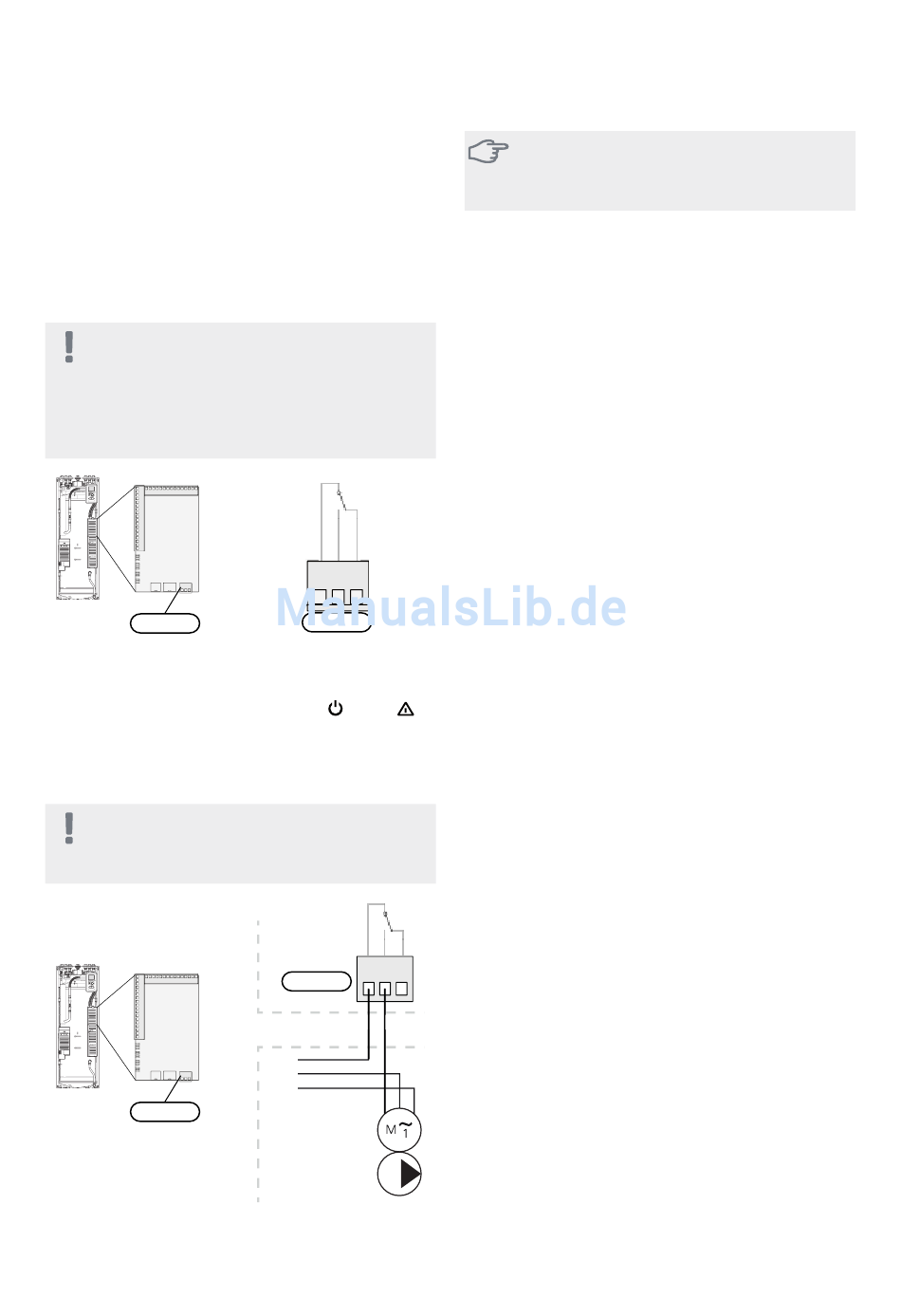

VVM 310
AA3-X7
Die Abbildung zeigt das Relais im Alarmzustand.
Steht der Schalter (SF1) in der Stellung „ " oder „ ",
befindet sich das Relais im Alarmzustand.
Externe Umwälzpumpe oder Brauchwasserzirkulations-
pumpe werden gemäß der folgenden Abbildung mit
dem Sammelalarmrelais verbunden.
HINWEIS!
Bringen Sie am betreffenden Schaltschrank ei-
ne Warnung vor externer Spannung an.
VVM 310
AA3-X7
NIBE VVM 310
1 2 3
C NO NC
AA3-X7
1 2 3
C NO NC
AA3-X7
F1X45
VVM 310
Extern
Externt
L
N
PE
L N PE
Umwälzpumpe
ACHTUNG!
Der Relaisausgang darf maximal mit 2 A
(230V WS) belastet werden.
Integrierte aktive Kühlung in Vierrohrsystemen
Eine integrierte aktive Kühlung in Vierrohrsystemen mit
Luft-/Wasserwärmepumpe wird über einen Software-
ausgang aktiviert.
Eine aktive Kühlung wird vom Verdichter der Luft-
/Wasserwärmepumpe erzeugt.
Bei Auswahl einer Kühlung in Vierrohrsystemen als
Softwareausgang erscheint Menügruppe 1.9.5. Eine
„Kühlung" muss für die Luft-/Wasserwärmepumpe
(Slave) in Menü 5.11.X.1 aktiviert werden. Alternativ ist
der DIP-Schalter an der Luft-/Wasserwärmepumpe so
einzustellen, dass der Slave eine Kühlung erzeugt.
Die Betriebsstufe Kühlung wird von der Temperatur am
Außenfühler (BT1) und eventuell an einem Raumfühler
(BT50), an einer Fernbedienung oder einem separaten
Raumfühler für Kühlung (BT74) aktiviert (wenn z.B. zwei
verschiedene Räume gleichzeitig beheizt bzw. gekühlt
werden sollen). Bei einem Kühlbedarf werden das Um-
schaltventil für die Kühlung (EQ1-QN12) sowie die
Kühlumwälzpumpe (EQ1-GP12) in der Inneneinheit
(VVM) aktiviert. Im Regelgerät (SMO) wird stattdessen
die normale Umwälzpumpe (GP12) verwendet.
Die Erzeugung von Kühlung wird gemäß dem Kühlfühler
(BT64) und einem Kühlsollwert geregelt, der sich nach
der gewählten Kühlkurve richtet. Kühlgradminuten
werden nach dem Wert des externen Fühlers (BT64) für
Kälteaustritt und Kühlsollwert berechnet. Die Funktion
ist nur in Systemen mit einer (1) Luft-/Wasserwärmepum-
pe verfügbar. Dies wird im Dockungsmenü sichergestellt,
sofern dieses vorhanden ist.
Wurde das Zubehör „aktive Vierrohrkühlung" aktiviert,
wird die Funktion ausgeschaltet. Die Kühlung wird in
diesem Fall vom Zubehör erzeugt.
