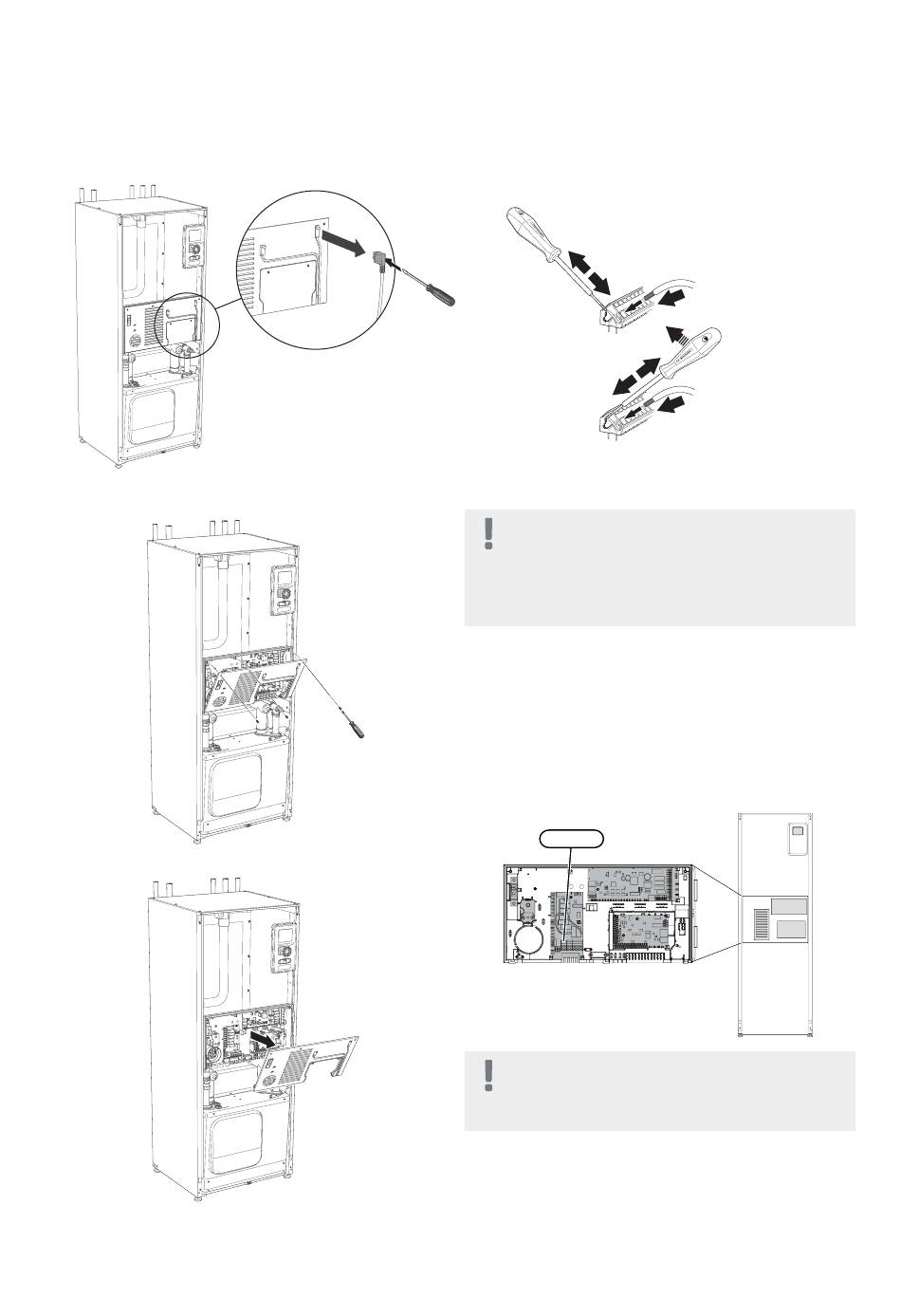

Abdeckungsdemontage, Elektronikeinheit
1. Trennen Sie die Anschlüsse.
2. Lösen Sie die Schrauben und klappen Sie die Abde-
ckung ab.
3. Entfernen Sie die Abdeckung.
NIBE F1155PC
Kabelarretierung
Verwenden Sie zum Lösen bzw. Befestigen der Kabel an
den Klemmen der Wärmepumpe geeignetes Werkzeug.
3
3
1
1
2
1
4
1
2
3
Anschlüsse
HINWEIS!
Um Störungen zu vermeiden, dürfen unge-
schirmte Kommunikations- und/oder Fühlerka-
bel für externe Schaltkontakte nicht näher als
20 cm an Starkstromsleitungen verlegt werden.
Stromanschluss
F1155PC ist mit einer Unterbrechungsmöglichkeit an
der Versorgungsleitung zu installieren. Der Mindestka-
belquerschnitt muss gemäß der verwendeten Absiche-
rung dimensioniert sein. Das beiliegende Stromversor-
gungskabel ist mit Anschlussklemme X1 an der Elektro-
heizpatronenplatine (AA1) verbunden. Alle Installationen
müssen gemäß den geltenden Bestimmungen ausge-
führt werden.
AA1-X1
HINWEIS!
F1155PC ist nicht umschaltbar zwischen 1- und
3-phasig.
1
2
2
2
4
3
Kapitel 5 |
Elektrische Anschlüsse
19
