Rohranschlüsse

Allgemeines

Die Installation muss gemäß den geltenden Vorschriften
vorgenommen werden.
Der Rohrdurchmesser sollte den empfohlenen Wert in der
Tabelle nicht unterschreiten. Allerdings muss jedes System
individuell dimensioniert werden, damit es für den empfoh-
lenen Systemvolumenstrom ausgelegt ist.
MINIMALER SYSTEMVOLUMENSTROM
Die Anlage muss so dimensioniert sein, dass sie zumindest
für den minimalen Enteisungsvolumenstrom bei einem
Pumpenbetrieb von 100 % ausgelegt ist, siehe Tabelle.
Luft/Wasser- Mindestvolu-
Wärmepumpe menstrom bei
Enteisung
(100 % Pum-
pendrehzahl
(l/s))
F2050-6
0,19
F2050-10
HINWEIS!
Ein unterdimensioniertes System kann Produkt-
schäden sowie Betriebsstörungen verursachen.
Die maximale Rücklauftemperatur für F2050 beträgt etwa
55 °C. Die Ausgangstemperatur von der Wärmepumpe liegt
bei ca. 58 °C.
F2050 ist auf der Heizungsseite nicht mit Absperrventilen
ausgerüstet. Diese müssen montiert werden, um etwaige
zukünftige Servicearbeiten zu erleichtern. Die Rücklauftem-
peratur wird vom Rücklauffühler begrenzt.
WASSERVOLUMINA
Bei einem Anschluss mit F2050 wird ein freier Durchfluss
im Klimatisierungssystem empfohlen, damit eine korrekte
Wärmeübertragung stattfinden kann. Zu diesem Zweck kann
ein Überströmventil verwendet werden. Kann ein freier Vo-
lumenstrom nicht sichergestellt werden, wird die Installation
eines Pufferspeichers (NIBE UKV) empfohlen.
Folgende Wasservolumina werden empfohlen
F2050
Minimales Volumen, Klimatisierungssystem mit
Heizung/Kühlung
Minimales Volumen, Klimatisierungssystem mit
Fußbodenkühlung
NIBE F2050
Kleinster emp- Kleinster emp-
fohlener Rohr- fohlener Rohr-
durchmesser durchmesser
(DN) (mm)
20 22
-6 -10
20 l 50 l
50 l 80 l
HINWEIS!
Das Rohrsystem muss durchgespült worden sein,
bevor die Wärmepumpe angeschlossen wird; ande-
renfalls können die enthaltenen Komponenten
durch Verunreinigungen beschädigt werden.

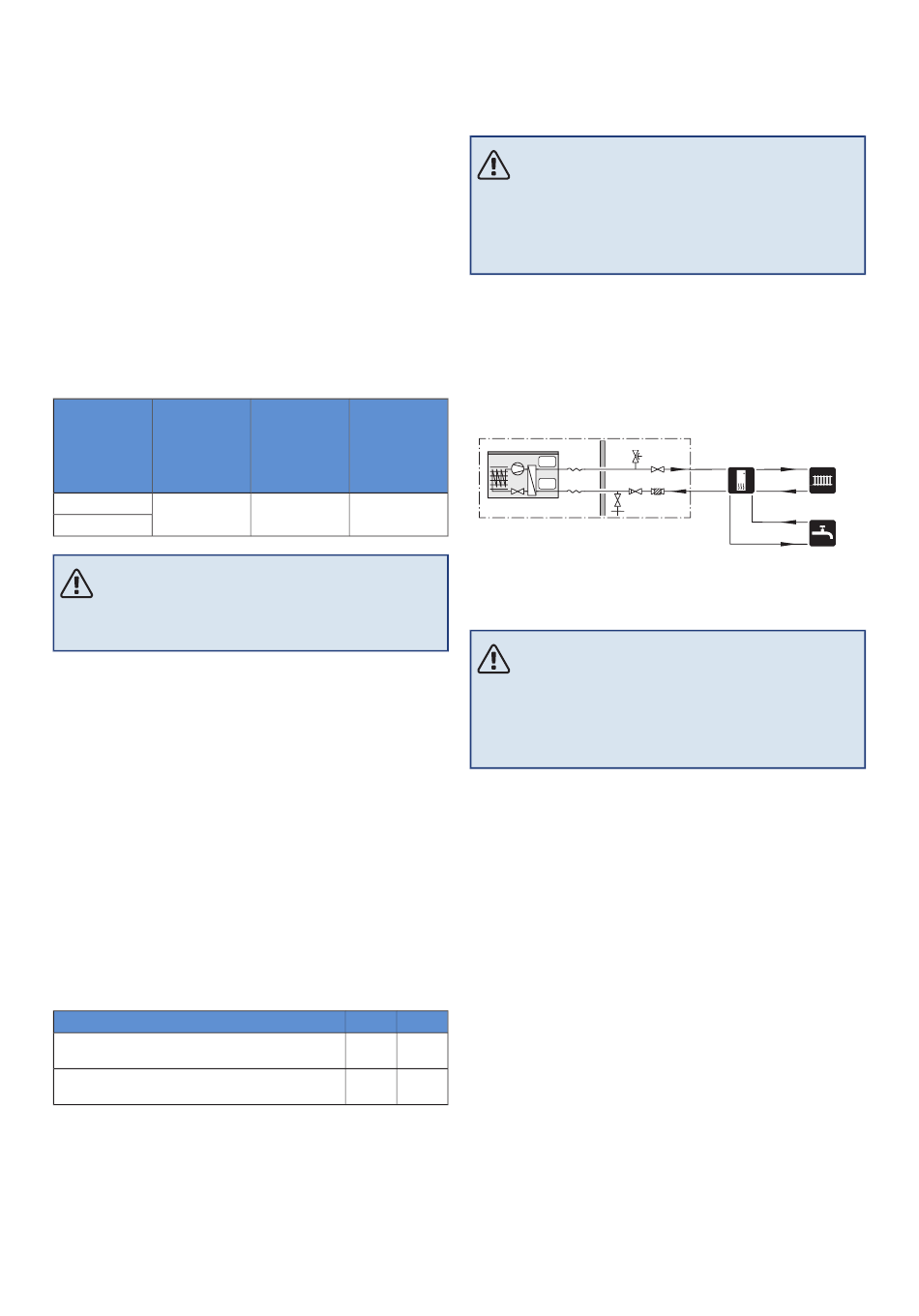

SYSTEMPRINZIP
Systemprinzip mit Brauchwasser und einem Heizsystem.
Heizungs- und Brauchwasserseite sind mit der erforderli-
chen Sicherheitsausrüstung gemäß den geltenden Normen
zu versehen.
-EB101-FL10
-EB101-QM40
XL1
-EB101-QZ2
-EB101-RM1
XL2
-EB101-QM1
XL1 Anschluss Heizkreisvorlauf (Austritt aus F2050)
XL2 Anschluss Heizkreisrücklauf (Eintritt in F2050)
HINWEIS!
Der Anschluss und andere Arbeiten am Kältesys-
tem dürfen nur von einem zugelassenen Techniker
mit entsprechender Qualifikation und den erforder-
lichen Zertifikaten durchgeführt werden.
Kapitel 4 | Rohranschlüsse 21
