Kapitel 1
Empfehlung
Hinweis
,
,
Handeln Sie ...
ACHTUNG
8
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten

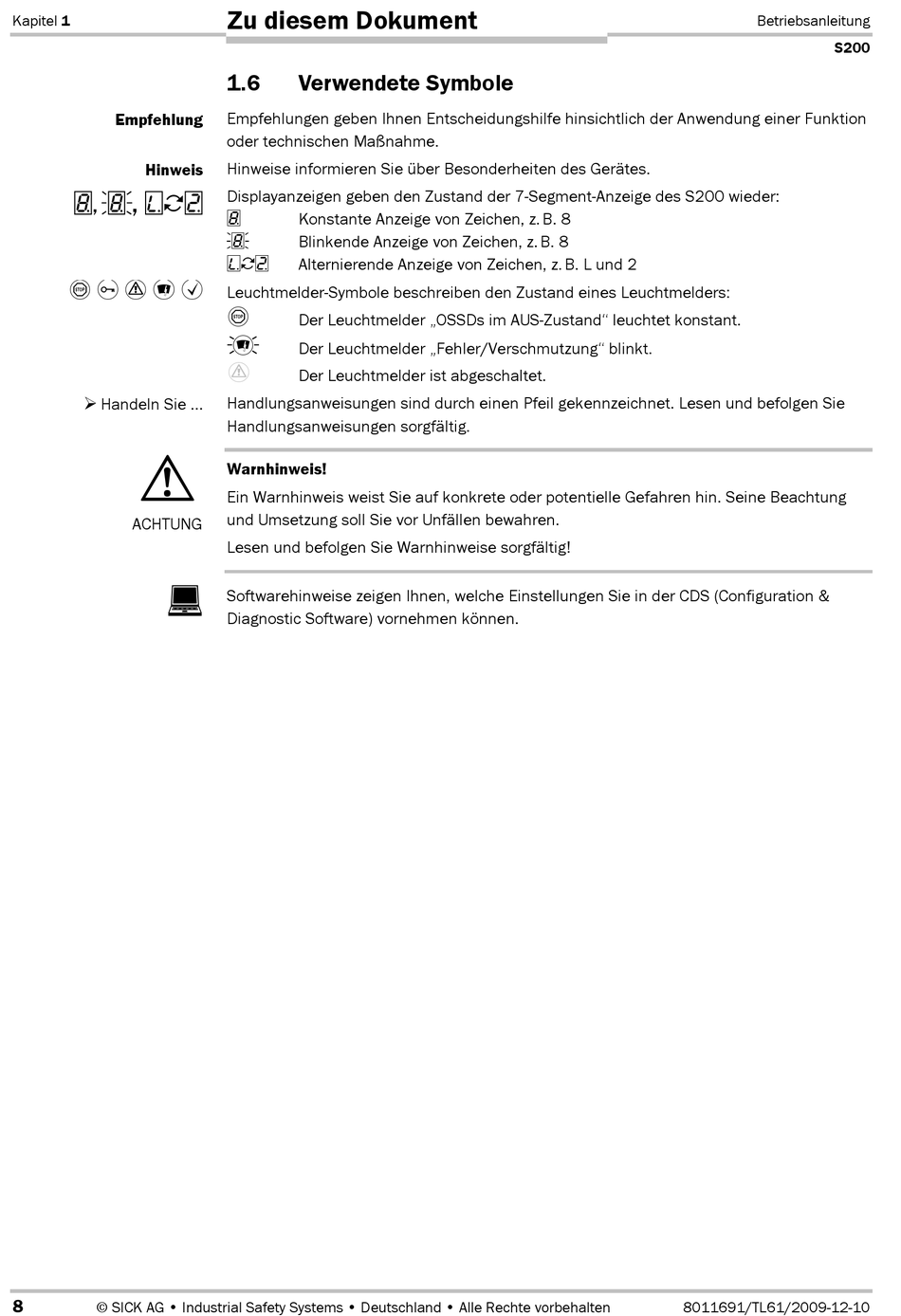

Zu diesem Dokument

1.6

Verwendete Symbole

Empfehlungen geben Ihnen Entscheidungshilfe hinsichtlich der Anwendung einer Funktion
oder technischen Maßnahme.
Hinweise informieren Sie über Besonderheiten des Gerätes.
Displayanzeigen geben den Zustand der 7DSegment-Anzeige des S200 wieder:
Konstante Anzeige von Zeichen, z. B. 8
Blinkende Anzeige von Zeichen, z. B. 8
Alternierende Anzeige von Zeichen, z. B. L und 2
Leuchtmelder-Symbole beschreiben den Zustand eines Leuchtmelders:
Der Leuchtmelder „OSSDs im AUS-Zustand" leuchtet konstant.
Der Leuchtmelder „Fehler/Verschmutzung" blinkt.
Der Leuchtmelder ist abgeschaltet.
Handlungsanweisungen sind durch einen Pfeil gekennzeichnet. Lesen und befolgen Sie
Handlungsanweisungen sorgfältig.
Warnhinweis!
Ein Warnhinweis weist Sie auf konkrete oder potentielle Gefahren hin. Seine Beachtung
und Umsetzung soll Sie vor Unfällen bewahren.
Lesen und befolgen Sie Warnhinweise sorgfältig!
Softwarehinweise zeigen Ihnen, welche Einstellungen Sie in der CDS (Configuration &
Diagnostic Software) vornehmen können.
Betriebsanleitung
S200
8011691/TL61/2009-12-10
