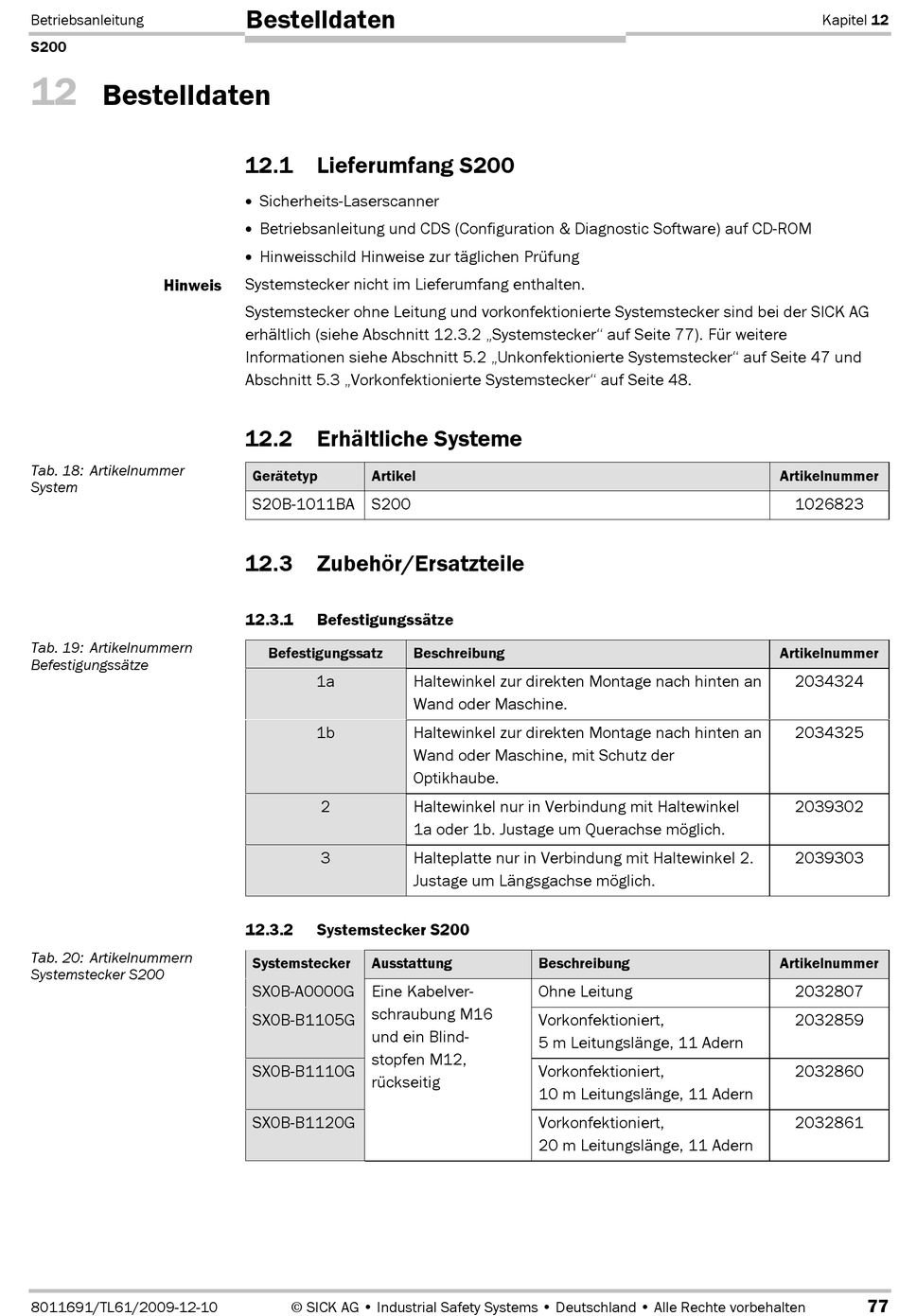

Bestelldaten; 12.1 Lieferumfang S200; 12.2 Erhältliche Systeme; 12.3 Zubehör/Ersatzteile - SICK S200 Betriebsanleitung

Betriebsanleitung
S200
12

Bestelldaten

Hinweis
Tab. 18: Artikelnummer
System
Tab. 19: Artikelnummern
Befestigungssätze
Tab. 20: Artikelnummern

Systemstecker S200

8011691/TL61/2009-12-10
Bestelldaten

12.1 Lieferumfang S200

Sicherheits-Laserscanner
Betriebsanleitung und CDS (Configuration & Diagnostic Software) auf CDDROM
Hinweisschild Hinweise zur täglichen Prüfung
Systemstecker nicht im Lieferumfang enthalten.
Systemstecker ohne Leitung und vorkonfektionierte Systemstecker sind bei der SICK AG
erhältlich (siehe Abschnitt 12.3.2 „Systemstecker" auf Seite 77). Für weitere
Informationen siehe Abschnitt 5.2 „Unkonfektionierte Systemstecker" auf Seite 47 und
Abschnitt 5.3 „Vorkonfektionierte Systemstecker" auf Seite 48.
12.2 Erhältliche Systeme
Gerätetyp Artikel
S20B-1011BA S200
12.3 Zubehör/Ersatzteile
12.3.1 Befestigungssätze
Befestigungssatz Beschreibung
1a Haltewinkel zur direkten Montage nach hinten an
Wand oder Maschine.
1b Haltewinkel zur direkten Montage nach hinten an
Wand oder Maschine, mit Schutz der
Optikhaube.
2 Haltewinkel nur in Verbindung mit Haltewinkel
1a oder 1b. Justage um Querachse möglich.
3 Halteplatte nur in Verbindung mit Haltewinkel 2.
Justage um Längsgachse möglich.
12.3.2 Systemstecker S200
Systemstecker Ausstattung
SX0B-A0000G Eine Kabelver-
schraubung M16
SX0B-B1105G
und ein Blind-
stopfen M12,
SX0B-B1110G
rückseitig
SX0B-B1120G
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Beschreibung
Ohne Leitung
Vorkonfektioniert,
5 m Leitungslänge, 11 Adern
Vorkonfektioniert,
10 m Leitungslänge, 11 Adern
Vorkonfektioniert,
20 m Leitungslänge, 11 Adern
Kapitel 12
Artikelnummer
1026823
Artikelnummer
2034324
2034325
2039302
2039303
Artikelnummer
2032807
2032859
2032860
2032861
77
