1 Betrachten Sie das Konfigurationsschaltmodul des Spektralphotometers
Abbildung 3
Installation und Inbetriebnahme
Installation des Spektralphotometers Agilent 8453
Computer. Das 8-bit-Konfigurations-Schaltmodul neben dem
GPIB-Anschluß dient zur Wahl der GPIB-Adresse des
Spektralphotometers. Die Schalter sind auf eine Standardadresse
eingestellt, die von der Betriebssoftware von Agilent Technologies erkannt
wird.
• Der MIO Anschluß ist für das LAN Interface vorgesehen.
• Der Zusatzanschluß ist reserviert für zukünftige Verwendung.
• Der arbeitet mit einer Spannung von 100–120 oder 220–240
±
V Wechselstrom
10% mit einer Netzfrequenz von 50 oder 60 Hz
maximale Stromverbrauch ist 220 VA. Am Netzteil existiert kein
Spannungswahlschalter, weil es über die Fähigkeit der automatischen
Spannungsanpassung (Widerange Capability) verfügt. Die Sicherungen sind
von außen nicht zugänglich, da automatische elektronische Sicherungen im
Netzteil selbst eingebaut sind. Der Sicherheitshebel am Spannungseingang
verhindert, daß das Gehäuse des Spektralphotometers bei anliegender
Netzspannung abgenommen werden kann.
Auf der rechten Seite des Gerätes befindet sich eine Klappe zum
Lampenwechsel. Hinter dieser Plastikklappe befindet sich eine Metallklappe.
Zwei voneinander unabhängige Sicherheitsschalter für die Lampen sind
vorhanden. Sie schalten die Lampen beim Öffnen der Metallklappe
automatisch ab.
Konfigurieren des Spektralphotometers
Anschluß des Spektralphotometers an den Computer über GPIB
gemäß Abbildung 3. Die Standardadresse für die GPIB-Schnittstelle ist 25,
dabei zeigen alle Schalter mit Ausnahme der Positionen 4, 5 und 8 nach unten,
so daß das Muster 00011001 entsteht (0 = unten, 1 = oben). Zwei Meßgeräte
oder andere Geräte können nicht dieselbe GPIB-Adresse aufweisen.
Alternative Einstellungen sind in Kapitel 6 "GPIB-Schnittstelle:
Kommunikation, Verbindungen und Konfiguration" aufgeführt.

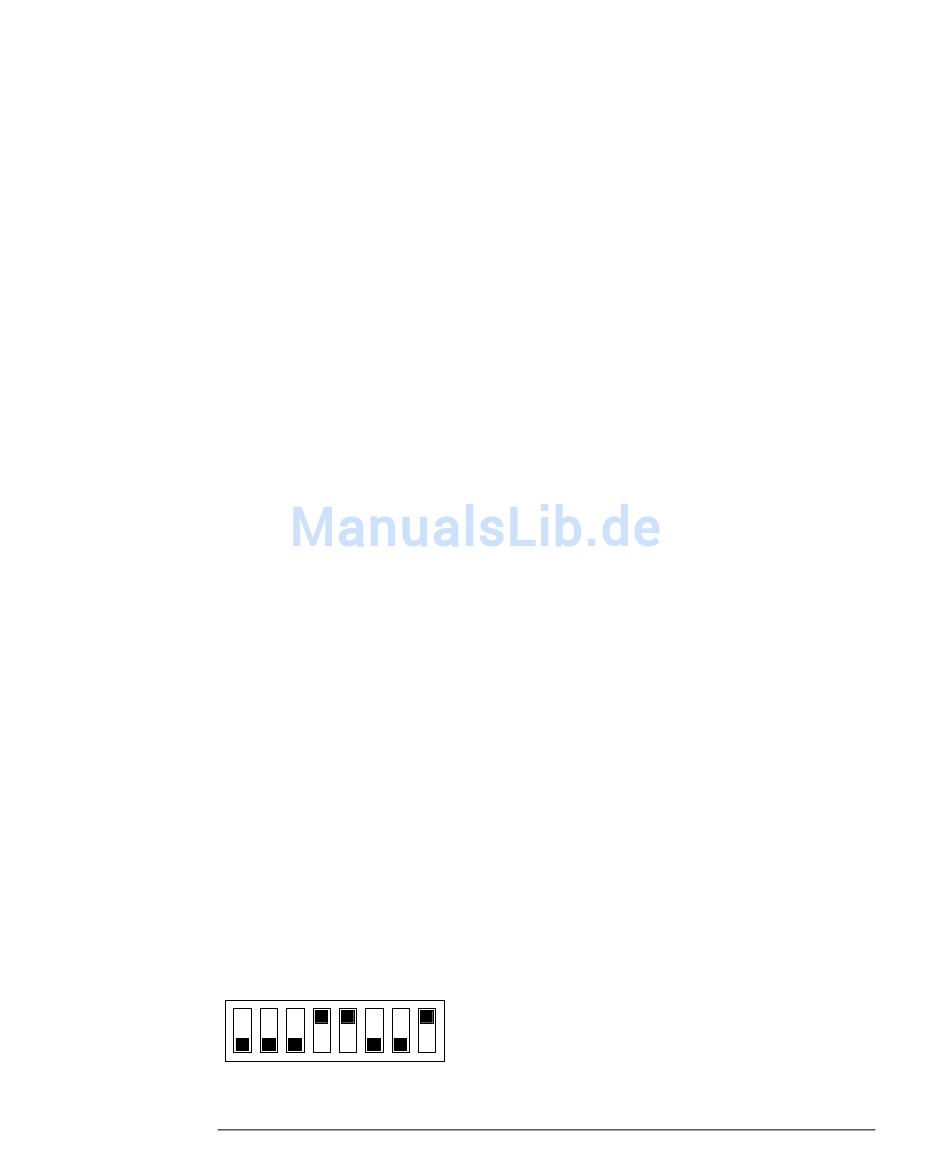

Konfigurationsschaltmodul
1
2 3 4
5 6
7 8
