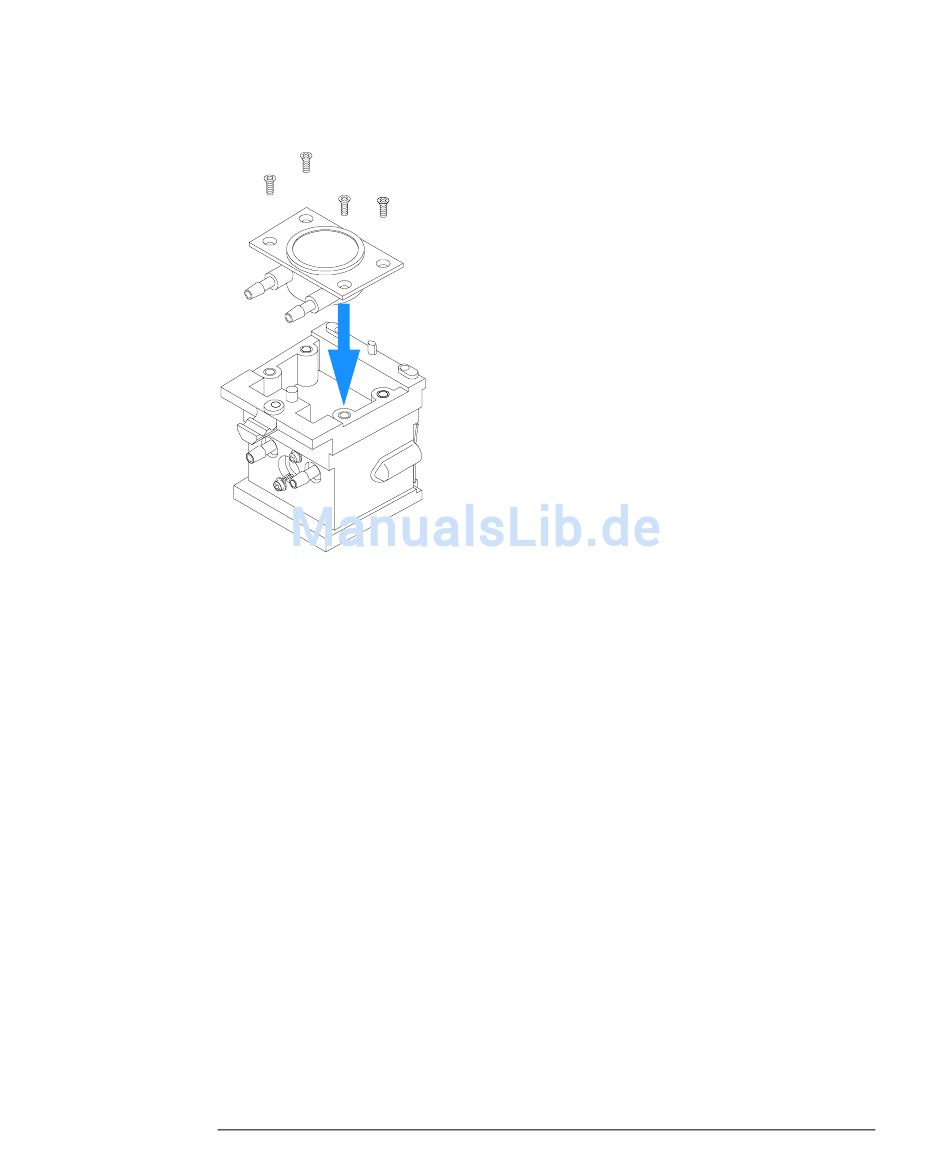

Abbildung 15
4 Ziehen Sie die vier Schrauben (Flachkopf, M3 × 6 mm) an, um das Rührmodul
5 Fügen Sie den thermostatisierbaren Küvettenhalter mit seiner Grundplatte
6 Setzen Sie den thermostatisierbaren Küvettenhalter im Probenraum ein und
Installation von Zubehör
Rührmodul für Küvette
Einbau des Rührmoduls
zu arretieren.
zusammen.
befestigen Sie ihn dort.
Schlauchverbindungen und Betriebshinweise
Das Rührmodul kann wahlweise mit Wasser oder Luft betrieben werden.
Wenn möglich, sollten Sie den Rührer mit Wasser betreiben, weil damit
genaueres Arbeiten möglich ist. Die maximale Wassertemperatur beträgt bis
zu 100 ° C (212 ° F) bei einem maximalen Gegendruck von 4 bar (ca. 60 psi).
Bei der Verwendung von Preßluft sollte der Überdruck 0,3 bar (ca. 5 psi)
beim Start des Rührers nicht übersteigen. Der maximale Druck beträgt 4 bar
(ca. 60 psi).
Es bestehen verschiedene Anschlußmöglichkeiten von Luft- oder
Wasserschläuchen an das Rührmodul, siehe Abbildung 16. Wir empfehlen in
allen Fällen die Verwendung eines Silikonschlauchs mit einem
54
