Einbau und Installation der Karte
3.6 Kartentest
Um zu prüfen, ob die PC-Karte richtig installiert ist, kann ein Selbsttest der Karte mit Hilfe eines
Kurzschlusssteckers und dem Testprogramm MTTTY durchgeführt werden.
3.6.1 Kurzschlussstecker anschließen
Der Kurzschlussstecker stellt eine Verbindung zwischen den Ausgangssignalen (Sendedaten) und den
Eingangssignalen (Empfangsdaten) her, um die serielle Kommunikation testen zu können.
www.addi-data.de
HINWEIS!
Für den Selbsttest des RS485-Standards wird kein Kurzschluss-
stecker benötigt.

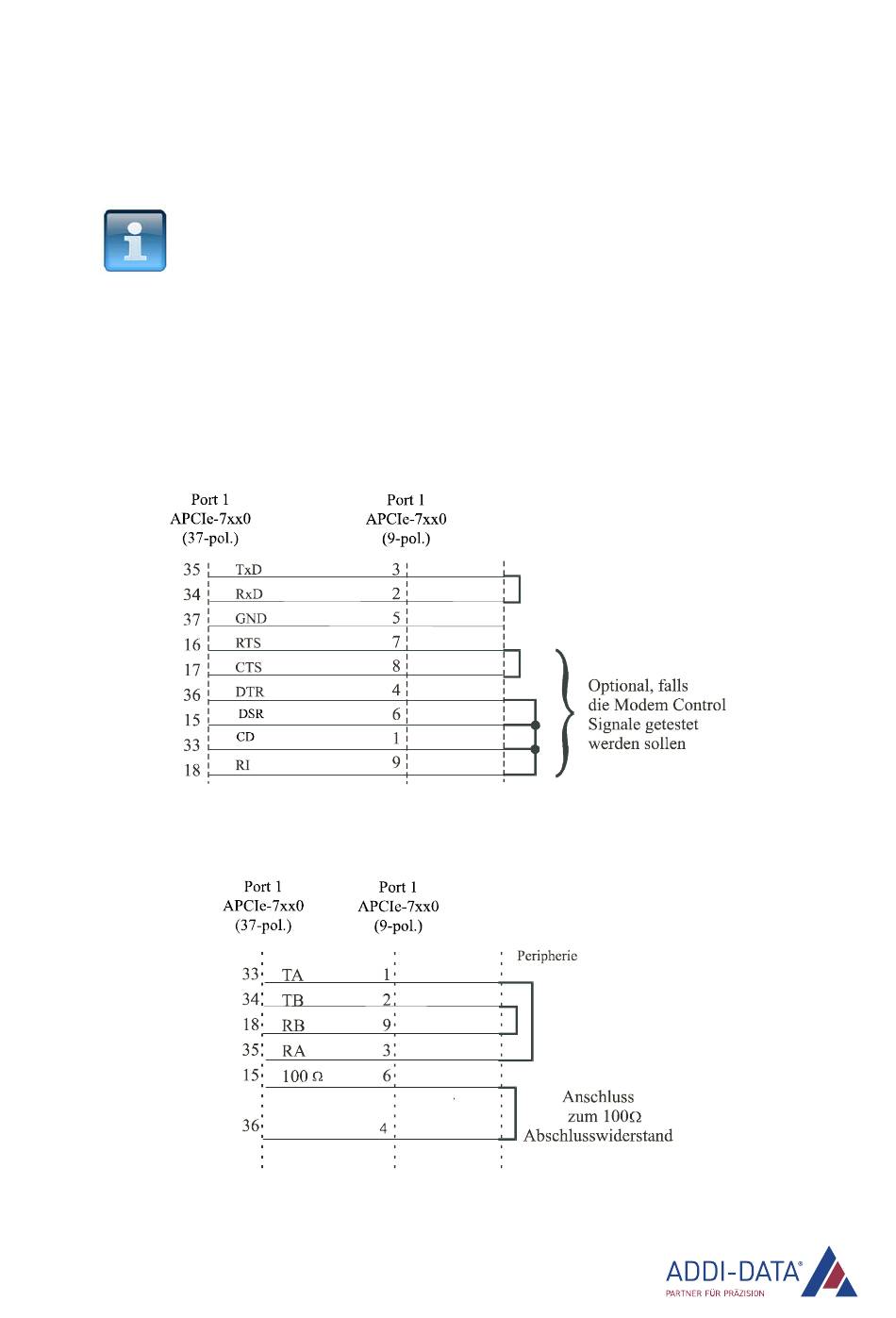

Abb. 3-22: Anschluss des Kurzschlusssteckers (RS232)
Abb. 3-23: Anschluss des Kurzschlusssteckers (RS422)
29
APCIe-7xx0
