Anweisungstyp ModBus
Voraussetzungen:
Verbindung zu einem oder mehreren Modbus Geräten über die RS485
•
Schnittstelle SMARTCONTROL (Feldbus) (Schnittstelle (9), (10) oder (12))
SMARTCONTROL mit installierter Modbus Firmware
•
(erhältlich auf Anfrage, Anleitung zum Flashen der Firmware liegt dieser bei)
Ausführliche Dokumentation des auszulesenden Modbus Gerätes
•
Zu Beachten:
Die allgemeine Adresse der Modbus Anweisung kennzeichnet bei lesenden
Anweisung den Offset Wert (Worte, entspricht zwei Bytes) innerhalb eines
gelesenen Modbus Telegrammes!
Dieser Wert kann für Auswertungen in der SMARTCONTROL direkt weiter
verwendet werden.
Bei schreibenden Anweisungen (Steuerung / Regelung) wird die Adresse
als Referenz ID für den zu schreibenden Wert benutzt.
des auszulesenden Gerätes angeben.
8. Geben Sie die im Modbus Gerät eingestellte Baudrate und Parität ein.
72
Tip: Lesen Sie hierzu auch die Online Hilfe!
zu ModBus:
Vom abfragenden Gerät wird die
Geräteadresse, ein Code zur
Bestimmung der verlangten Aktion,
die zu übertragenden Daten und ein
Fehlerprüffeld gesendet. Das
Antwort- Telegramm enthält Felder
zur Bestätigung, die Daten sowie
ebenfalls ein Fehlerprüffeld.
Die Übertragungsrate,
Übertragungsart (ASCII, RTU) sowie
Parität müssen für alle Geräte eines
Busnetzes gleich sein. Aktuell wird
nur die Übertragungsart RTU von
der SMARTCONTROL unterstützt.
Schritte:

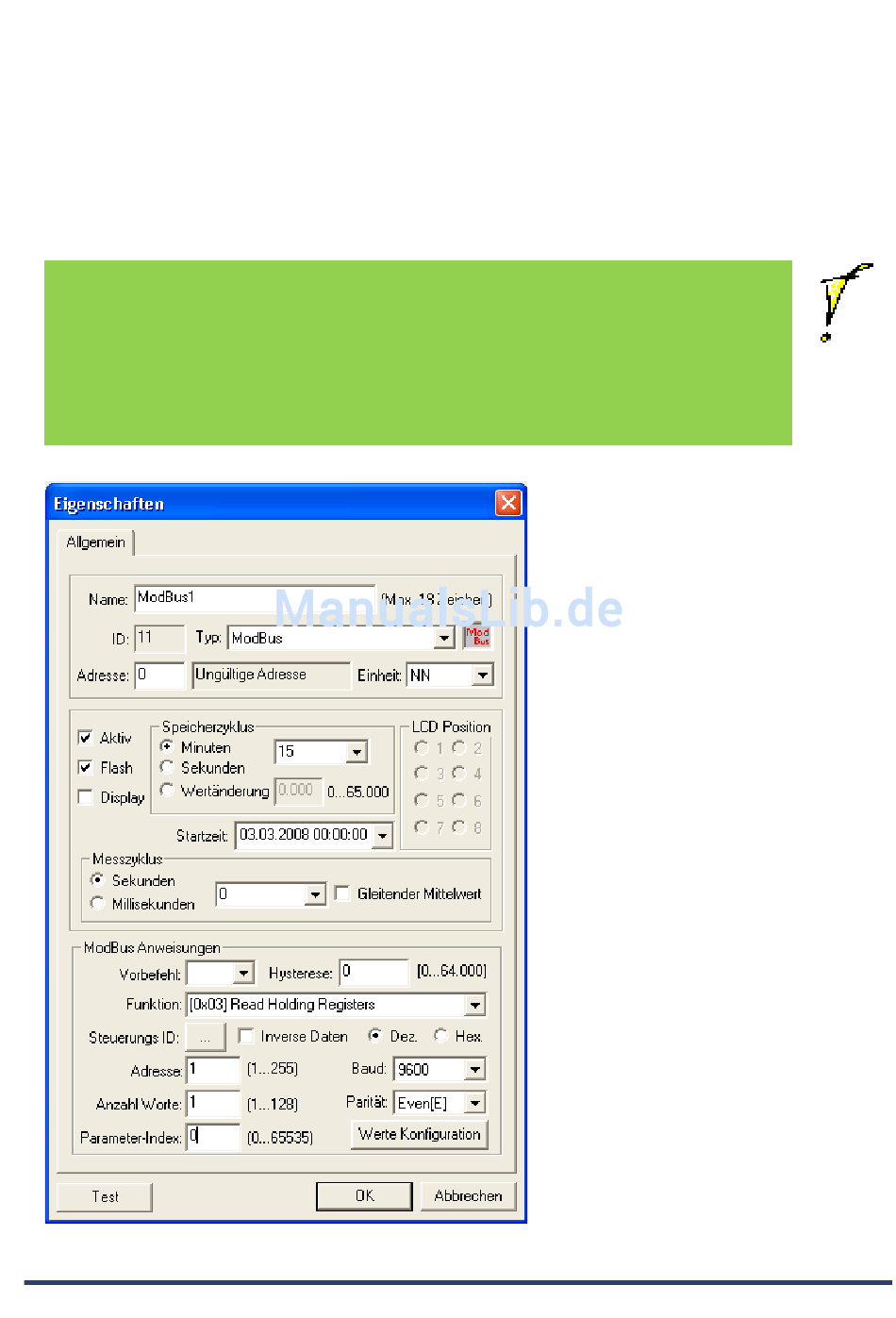

1. Legen Sie eine Anweisung vom
Typ „ModBus" an.
2. Wählen Sie die Einheit aus.
3. Schalten Sie die Anweisung
Aktiv.
4. Setzen Sie den Speicherzyklus.
5. Setzen Sie den Messzyklus: in
diesem Rhythmus wird das
Feldgerät ausgelesen.
6. Dez./Hex: wählen Sie aus, ob
Sie die Konfiguration in dezimaler
oder hexadezimaler Form eingeben
wollen.
7. Geben Sie die gewünschte
Funktion ein (hier nur lesende
Funktionen).
Bei "Adresse (unten)" die Adresse
GMC -I Messtechnik GmbH
