Anweisungstyp M-Bus

Der M-Bus (Metering Bus) ist eine europäische
Norm zur Zählerfernauslesung und ist darüber
hinaus auch für alle anderen Arten von
Verbrauchszählern sowie für diverse Sensoren und
Aktoren verwendbar.
(Quelle: http://www.m-bus.com/)
Der SMARTCONTROL Manager kann mit allen Geräten, welche nach M-Bus Norm EN 1434-
3 arbeiten und über einen Pegelwandler an die serielle SMARTCONTROL- Schnittstelle M-Bus
angeschlossen sind, kommunizieren. Die einzelnen Zähler können entweder Primär oder
Sekundär angesprochen werden.
Der SMARTCONTROL Manager kann jedoch NICHT die unterschiedlichen Geräte der
einzelnen Hersteller konfigurieren. Dies muss direkt vom Hersteller des betreffenden
Gerätes, bzw. mit dessen Software erfolgen, oder Sie verwenden die M-Bus Anweisung "M-
Bus-Application" (weiter unten), um das Gerät zu parametrieren.
M-Bus Anweisungen lassen sich automatisch über eine Datei anlegen unter:
„Extras"->"M-Bus Anweisung generieren".
4. Medium: zusätzliche Selektion nach Medium. Lassen Sie diesen Eintrag ebenfalls
leer oder verwenden Sie das Auswahlmenü.
37

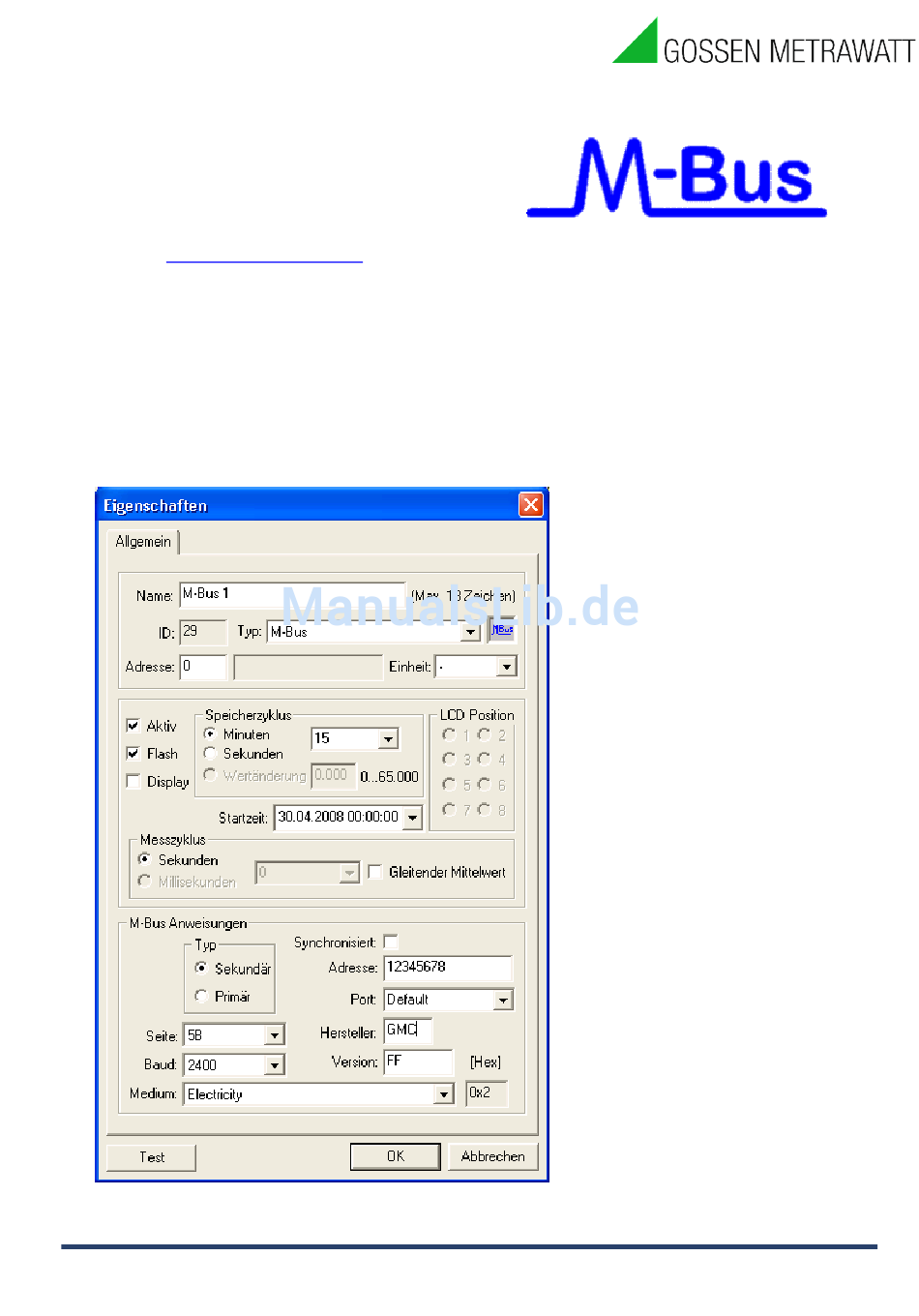

Manuelle Vorgehensweise: ->
Anweisungstyp M-Bus wählen.
Unter Adresse (oben links) kann
die Zahl der vom M-Bus
gelieferten Datenpunkte
angegeben und zerlegt werden
(M-Bus Frame Analyzer s. unten).
Ist diese Zahl nicht überein-
stimmend mit dem, was das M-
Bus Gerät liefert, speichert die
SMARTCONTROL Daten für dieses
Gerät nicht!
Manuelle Eingabe im unteren
Teil:
Bei Primär Auslesung muss die
Adresse sowie die Baudrate
angegeben werden.
Bei Sekundär Auslesung stehen
zusätzlich „Hersteller", „Version"
sowie „Medium" zur Selektion zur
Verfügung.
Es können eingegeben werden:
1. Adresse: Primär- oder
Sekundäradresse (sekundär max.
8-stellig. Bei höheren Zahlen die
letzten 8 nehmen, die Abfrage
funktioniert i.d.R. ebenso).
2. Hersteller: 3-stellige
Herstellerbezeichnung (M-Bus
konform).
3. Version: zusätzliche
herstellerspezifische Selektion
hexadezimal). Lassen Sie diesen
Eintrag leer oder setzen Sie ihn
auf ‚FF'.
GMC -I Messtechnik GmbH
