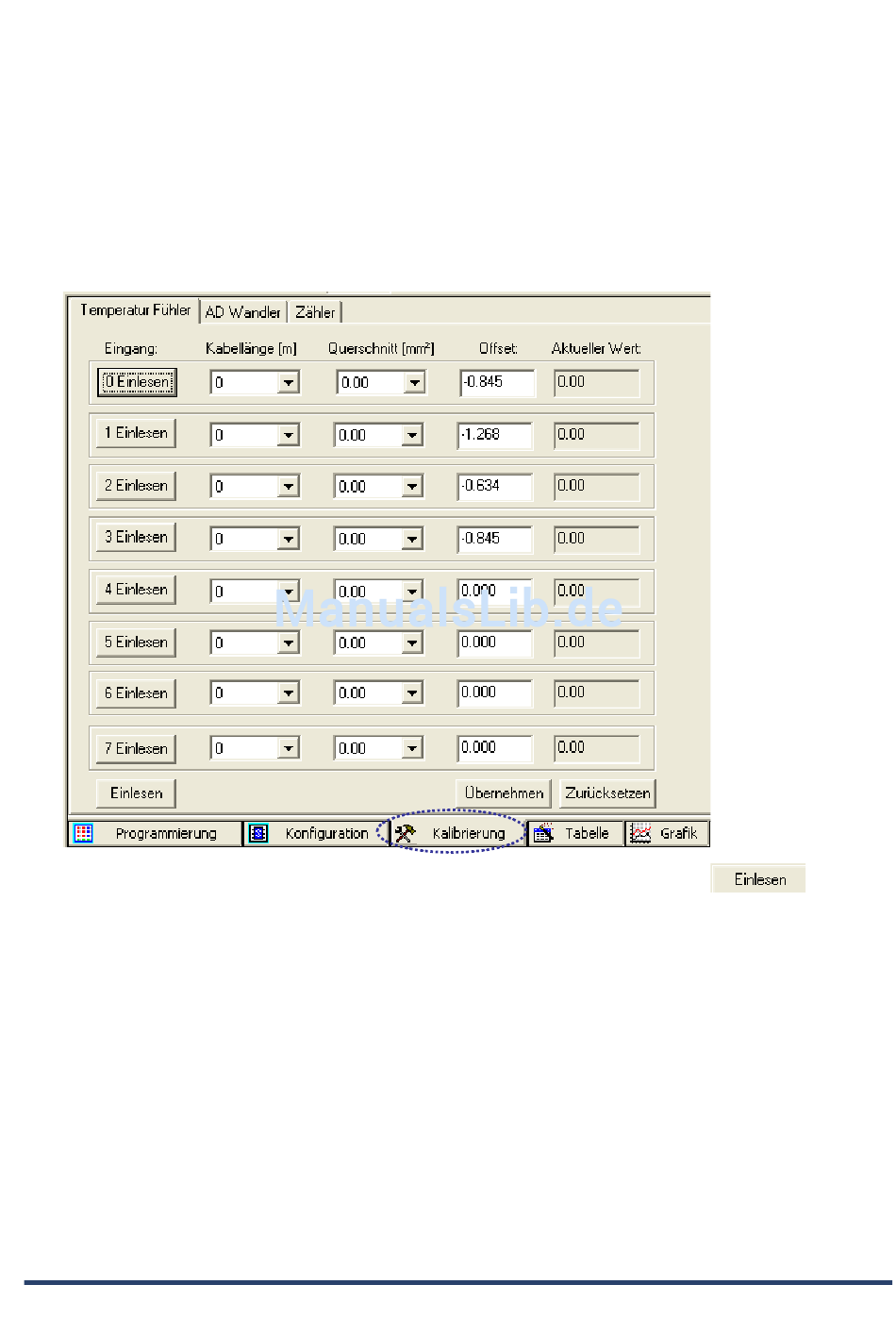

1.7 Tab "Kalibrierung"
Unter diesem Menüpunkt lassen sich die
8 Temperatureingänge (T0-T7, Klemme 1-16),
8 Analogeingänge (A0-A7, Klemme 17-32) sowie
8 Digitaleingänge (IS0-IS7, Klemme 33-48),
kalibrieren sowie deren aktuelle Daten anzeigen.
Temperaturfühler
Die jeweiligen Eingänge 0-7 können entweder einzeln oder mit dem Button „Einlesen" alle
gemeinsam eingelesen werden.
Mit „Übernehmen" werden alle Offsets in die SMARTCONTROL geschrieben.
Nach Eingabe von Kabellänge und Querschnitt für die einzelnen Eingänge berechnet das
Programm einen Offset, d.h. Verfälschungen der Messwerte durch Kabelwiderstände werden
durch Einbeziehung eines Korrekturfaktors automatisch berücksichtigt.
Dieser Offset kann auch manuell direkt eingegeben werden. Weicht z.B. die Temperatur am
Eingang 0 um ein Grad vom tatsächlichen Wert nach oben ab, lässt sich dies durch Eingabe
von "-1" als Offset korrigieren.
24
GMC -I Messtechnik GmbH
