Bedienungsanleitung
9. Bei "Anzahl Worte" geben Sie an, wieviel Werte das Gerät zurückliefern soll.
10. Bei "Parameter-Index" geben sie die Registeradresse des auszulesenden Gerätes ein.

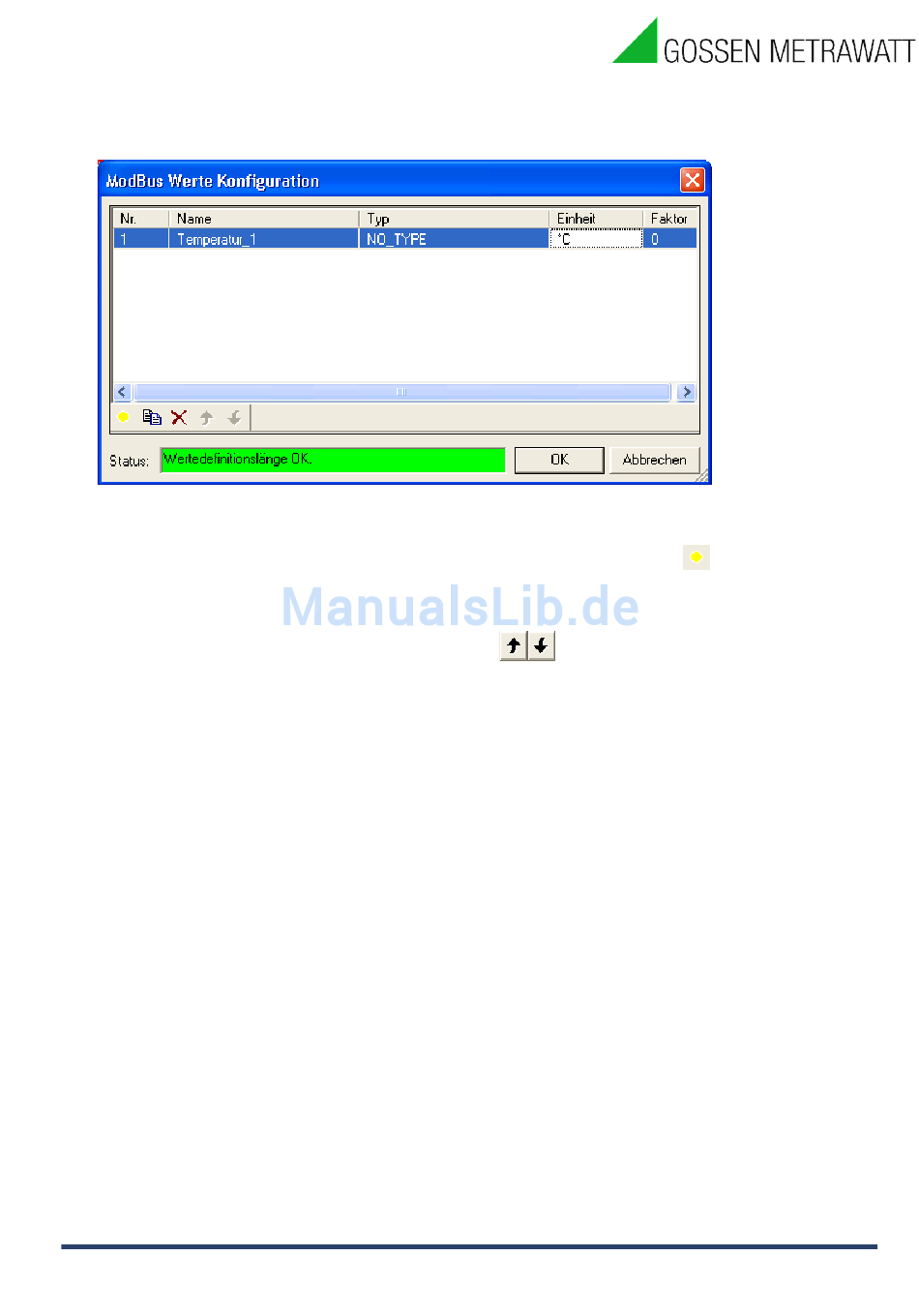

11. Mit "Werte Konfiguration" öffnet sich ein weiteres Fenster:
Mit Hilfe dieses Dialogs können Sie die vom Modbus gelieferten Daten definieren.
Legen Sie hierzu für jeden Wert im Telegramm einen neuen Eintrag mit
können von unterschiedlicher Länge und verschiedenen Datentyps sein. Mit Klick in der
Zeile auf die Spalten lassen sich die Werte verändern, z.B. der Name und die Einheit.
Bei mehreren ausgefüllten Zeilen können Sie mit
verschieben.
Die hier eingetragenen Daten werden vom SMARTCONTROL- Interface direkt verarbeitet, so
dass die aufgezeichneten Modbus Daten korrekt mit Einheit und Faktor ausgewertet werden
können.
Im Feld „Status" wird angezeigt, ob die angegebene „Anzahl Worte" der Anweisung mit der
definierten Datendefinition übereinstimmt.
Mit dem Button „Test" können Sie die eingestellten Werte überprüfen.
In der SMARTCONTROL selbst wird für jeden erstellten Wert eine virtuelle ID angelegt. Über
diese geräteinterne ID lässt sich im Feld jeder Wert referenzieren und für Auswertungen
weiter verarbeiten.
Zum Schreiben auf dem ModBus bzw. zum Schalten von Relais lesen Sie bitte das
vorhergehende Kapitel „Steuern und Regeln mit Feldbusmodulen".
73
an. Die Werte
die Werte nach oben oder unten
GMC -I Messtechnik GmbH
