Bedienungsanleitung
Ansprechverzögerung: verzögertes Einschalten
Rückfallverzögerung: verzögertes Ausschalten
Taktgeber: Takt als Ausgangssignal
Einschaltwischend: sofort einschaltend, verzögert ausschaltend
Ausschaltwischend: sofort ausschaltend, verzögert einschaltend

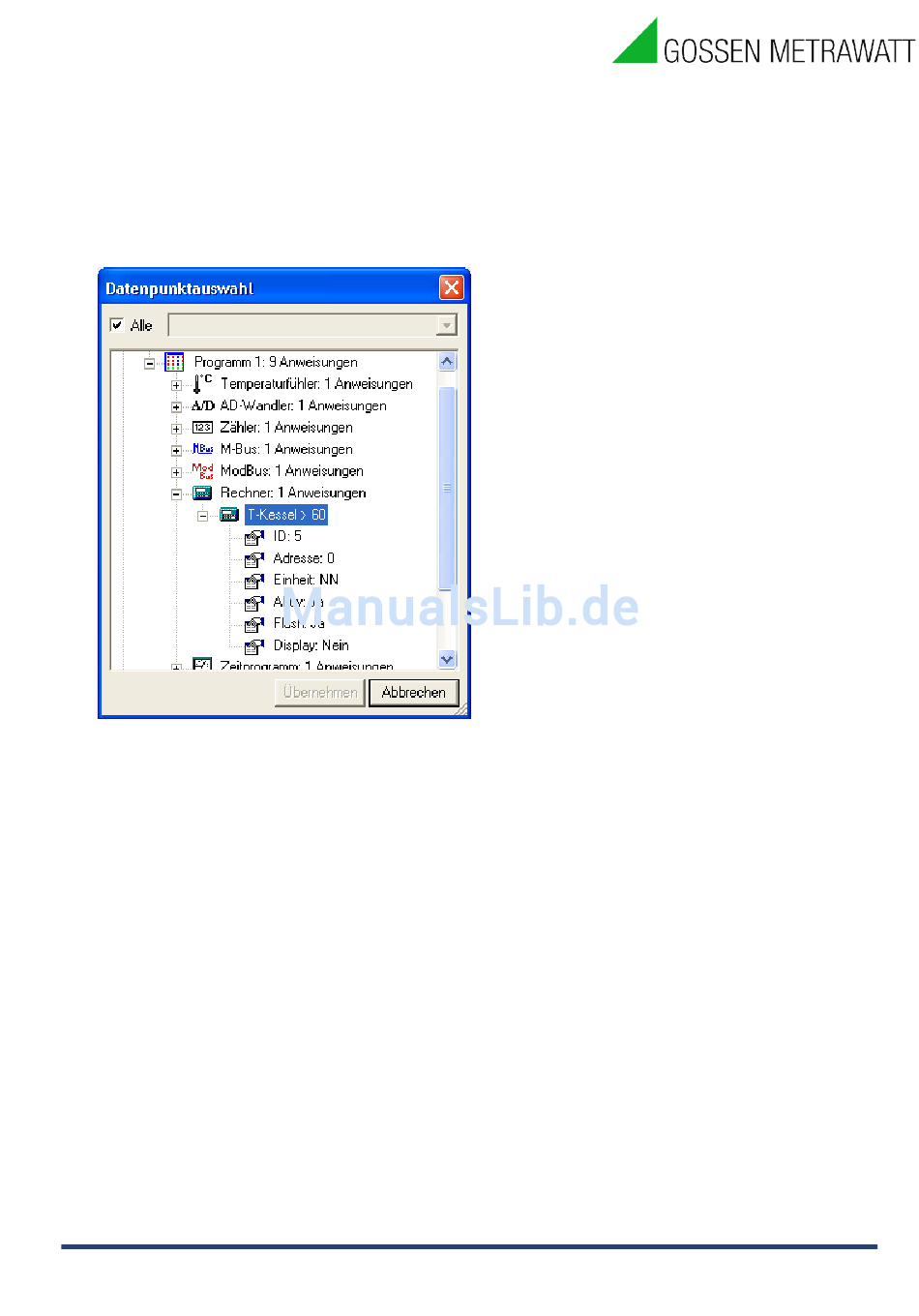

Es wird ein Kanal angegeben, der als Eingangssignal z.B. für die Ansprechverzögerung
dient. Im oberen Bild der Rechner „T-Kessel > 60" .
Mit „..." öffnet sich ein Fenster, in dem eine Programm-Anweisung ausgewählt werden kann.
T1 hat verschiedene Funktionen, je nach Anweisungstyp. Ausgewählt werden kann die Zeit
in Sekunden oder Millisekunden. Beim Anweisungstyp Ansprechverzögerung ist T1 die Zeit
der Ansprechverzögerung. T2 ist die Zeit, die bestimmt, wann nach dem Einschalten wieder
ausgeschaltet wird.
Im Beispiel oben:
Sobald der Rechner „T-Kessel > 60" ein 1-Signal liefert, die Bedingung für „T-Kessel > 60"
also erfüllt ist, bekommt der Eingang des Multifunktionsrelais ein 1-Signal.
Daraufhin beginnt die bei T1 als Ansprechverzögerung eingegebene Zeit zu laufen.
Ist diese Zeit abgelaufen, geht das Multifunktionsrelais auf 1.
T2 ist die Zeit, ab der wieder ausgeschaltet wird. Bei T2=0 wird erst wieder ausgeschaltet,
wenn der Rechner „T-Kessel > 60" auf 0 geht.
Geht in der Zeit T1 der Rechner „T-Kessel > 60" auf 0 und wieder auf 1, wird
nachgeschaltet, d.h. die Zeit der Ansprechverzögerung läuft wieder von vorn.
49
GMC -I Messtechnik GmbH
