Wenn Sie in der Wertekonfiguration die Eingänge definiert haben, welche vom Modul
zurückgeliefert werden, können Sie über die Netzwerkvariablentabelle direkt darauf
zugreifen. Lesen Sie hierzu im Kapitel Netzwerkvariablen weiter.
Beispiel für die Temperatur des Kessels (T-Kessel. T-Mitte):
Virtuelle ID = 10.000 + ID der Feldbusanweisung x 100 + Nr. Wert.
Virtuelle ID = 17.202 =
10.000 + 72 x 100 + 2
Steuern und Regeln mit Feldbusmodulen
Auch hier gilt:

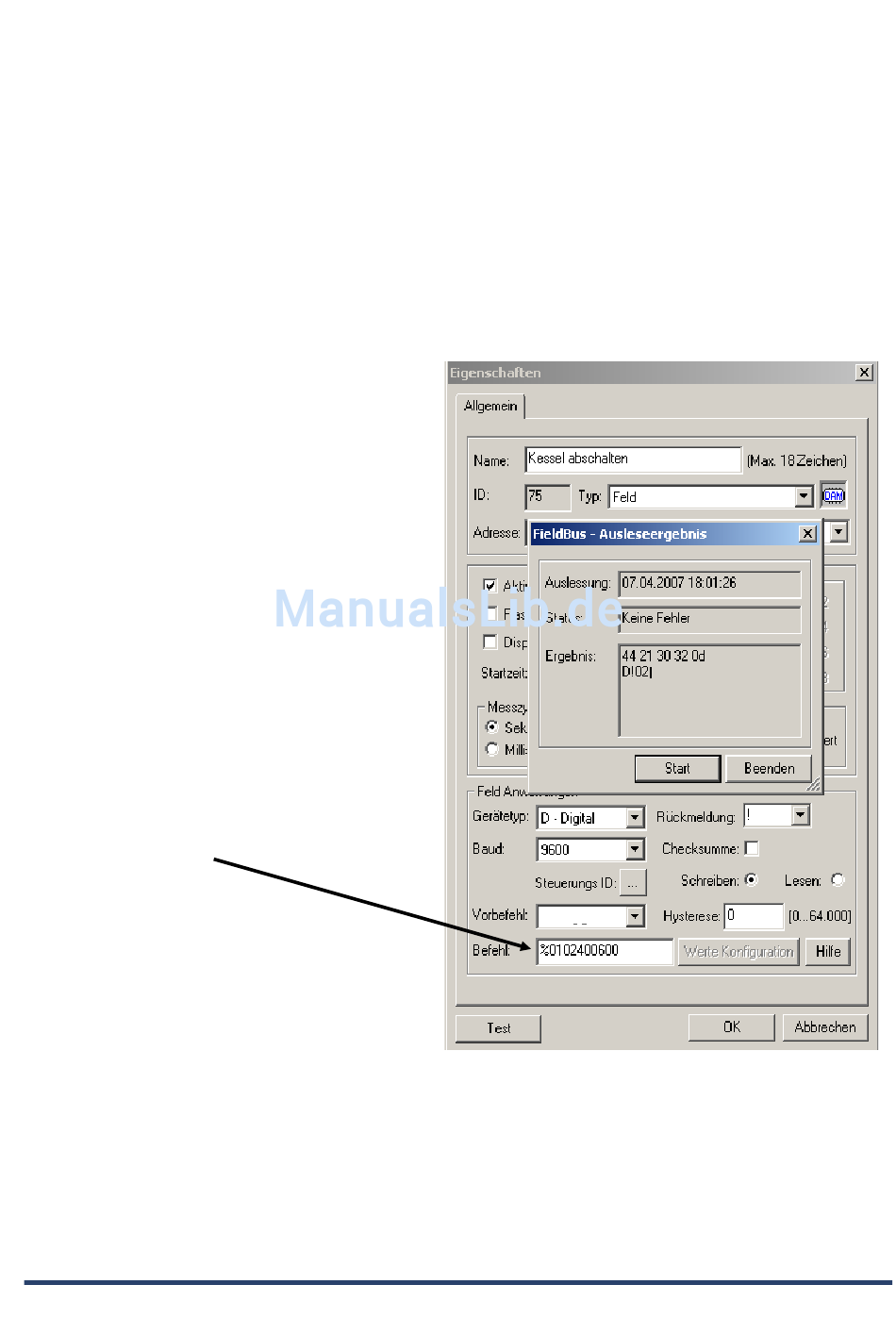

dem entsprechenden Modul muss erst eine neue Feldbusadresse zugewiesen werden:
%0102400600
01 -> alte Adresse
02 -> neue Adresse
?-Logik
40 -> für DIO Module
06 -> Baudrate
00 -> Format
Als Beispiel dient hier ein Modul mit 7 Relais-Ausgängen (Typ: xx67)
68
GMC -I Messtechnik GmbH
