Anweisungstyp Feld
Voraussetzungen:
am RS 485-Bus angeschlossenes Feldbusmodul (Schnittstelle (9), (10) und
•
(12), siehe Kapitel 6. Anschlussübersicht Rev. V3)
Firmware zum Lesen oder Schreiben von Feldbus (ASCII)
•
Schritte:
Konfiguration der Module
Verwenden Sie für die Konfiguration der
Feldbusmodule am Besten die den Modulen
beigelegte Software und einen RS485 zu RS232
Konverter. Alternativ besteht die Möglichkeit, die
SMARTCONTROL als Konverter zu verwenden.
Hierfür benötigen Sie eine spezielle Firmware
und eine freie RS232 Schnittstelle sowohl am PC
als auch an der SMARTCONTROL.
Bei nur wenigen zu konfigurierenden Modulen
kann dies auch manuell mit dem
SMARTCONTROL Manager erfolgen:

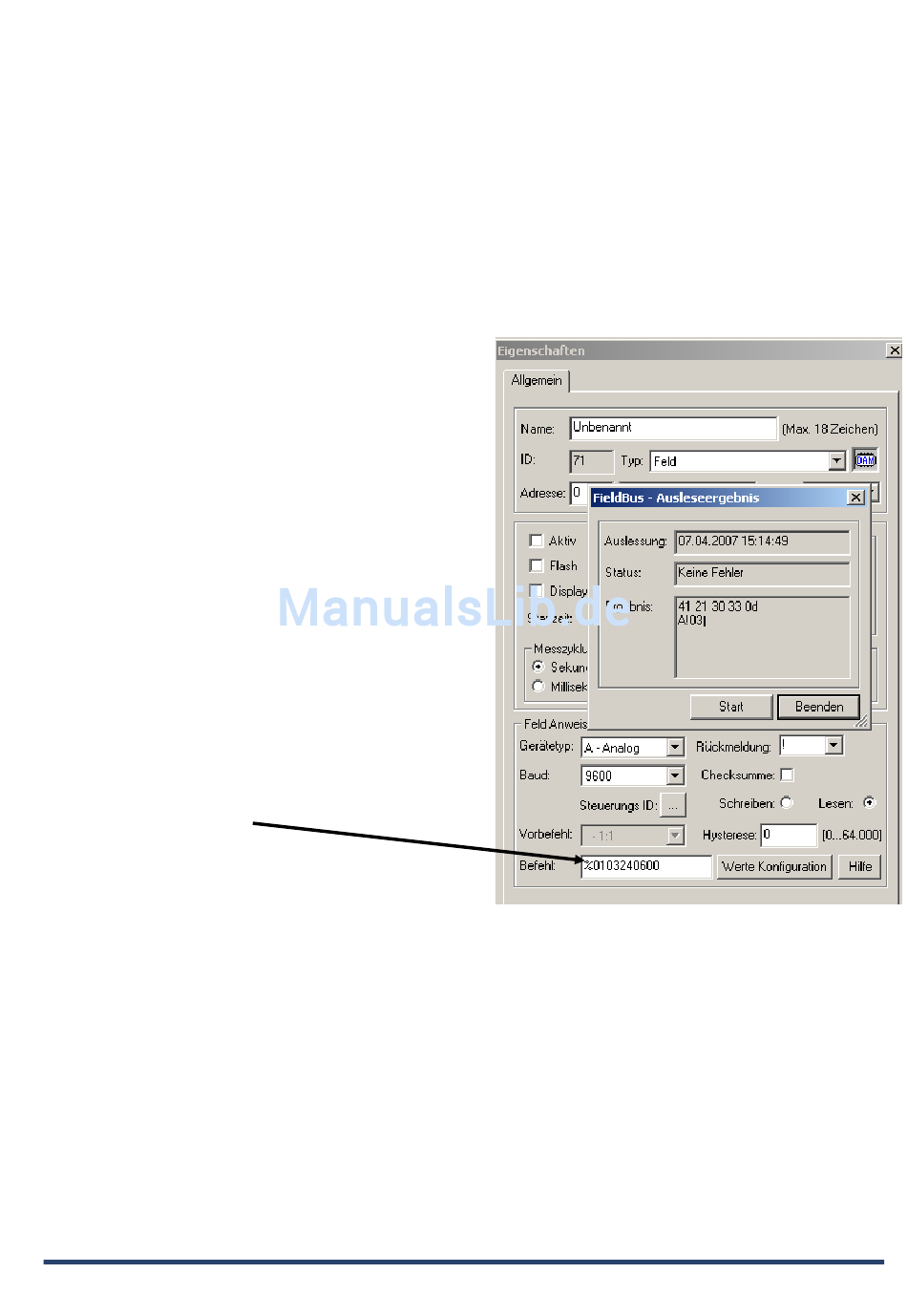

Legen Sie hierfür zunächst eine Anweisung vom
Typ „Feld" an. Lassen Sie alle Einstellungen auf
Standard. Tragen Sie jetzt den zu sendenden
Befehl in das Befehlszeilenfenster ein und
drücken Sie den „Test" Button.
Beispiele:
Neue Adresse Setzen für ein RTD- Modul (3 x
PT100):
%0103240600
01 -> alte Adresse
03 -> neue Adresse
24 -> Sensor und Wertebereich
06 -> 9600 Baud
00 -> Ausgabe in °C
Schalten Sie auch den SMARTCONTROL Manager Monitor ein (rechten Reiter
SMARTCONTROL im unteren Fenster aktivieren).
Fehlerhafte Anweisungen können hier schneller erkannt werden.
Wichtig: Lassen bzw. verwenden Sie bitte NICHT die werksseitig eingestellte Adresse „1".
Die Konfiguration eines zweiten Gerätes ist dann am selben Bus nicht mehr möglich!
