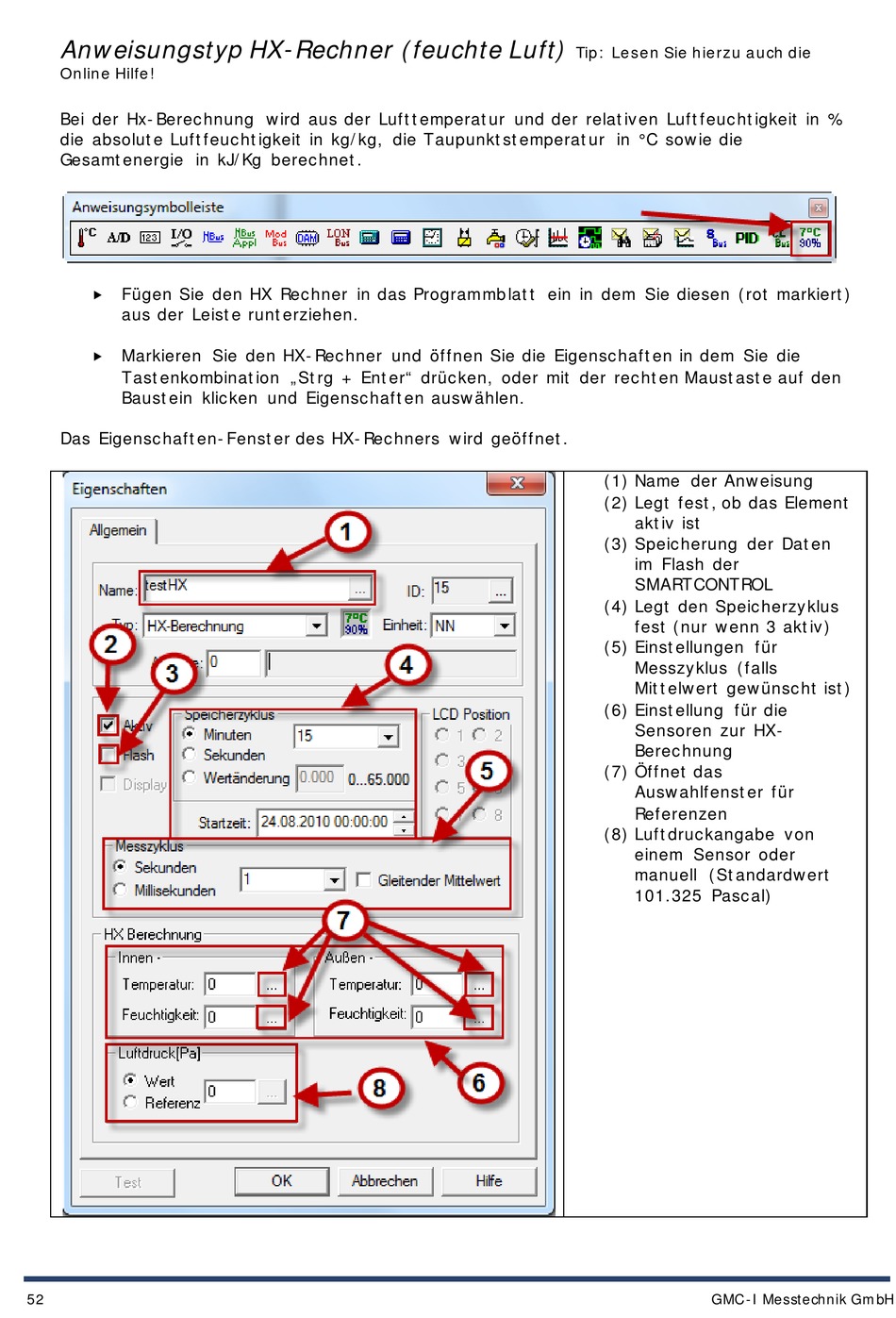

Anweisungstyp HX-Rechner (feuchte Luft)
Online Hilfe!
Bei der Hx-Berechnung wird aus der Lufttemperatur und der relativen Luftfeuchtigkeit in %
die absolute Luftfeuchtigkeit in kg/kg, die Taupunktstemperatur in °C sowie die
Gesamtenergie in kJ/Kg berechnet.
Fügen Sie den HX Rechner in das Programmblatt ein in dem Sie diesen (rot markiert)
aus der Leiste runterziehen.
Markieren Sie den HX-Rechner und öffnen Sie die Eigenschaften in dem Sie die
Tastenkombination „Strg + Enter" drücken, oder mit der rechten Maustaste auf den
Baustein klicken und Eigenschaften auswählen.
Das Eigenschaften-Fenster des HX-Rechners wird geöffnet.
52
Tip: Lesen Sie hierzu auch die
(1) Name der Anweisung
(2) Legt fest, ob das Element
aktiv ist
(3) Speicherung der Daten
im Flash der
SMARTCONTROL
(4) Legt den Speicherzyklus
fest (nur wenn 3 aktiv)
(5) Einstellungen für
Messzyklus (falls
Mittelwert gewünscht ist)
(6) Einstellung für die
Sensoren zur HX-
Berechnung
(7) Öffnet das
Auswahlfenster für
Referenzen
(8) Luftdruckangabe von
einem Sensor oder
manuell (Standardwert
101.325 Pascal)
GMC -I Messtechnik GmbH
