Es gibt die Möglichkeit Tarifdaten wie z.B. Hochtarif (HT) und Nebentarif (NT) zu
verarbeiten.
Es können 3 Tarifeingänge selektiert werden: IS1, IS3, IS5.
Die bei den jeweils davor angeordneten Eingängen IS0, IS2, IS4 herein kommende Impulse
werden dann zum HT oder NT gezählt.

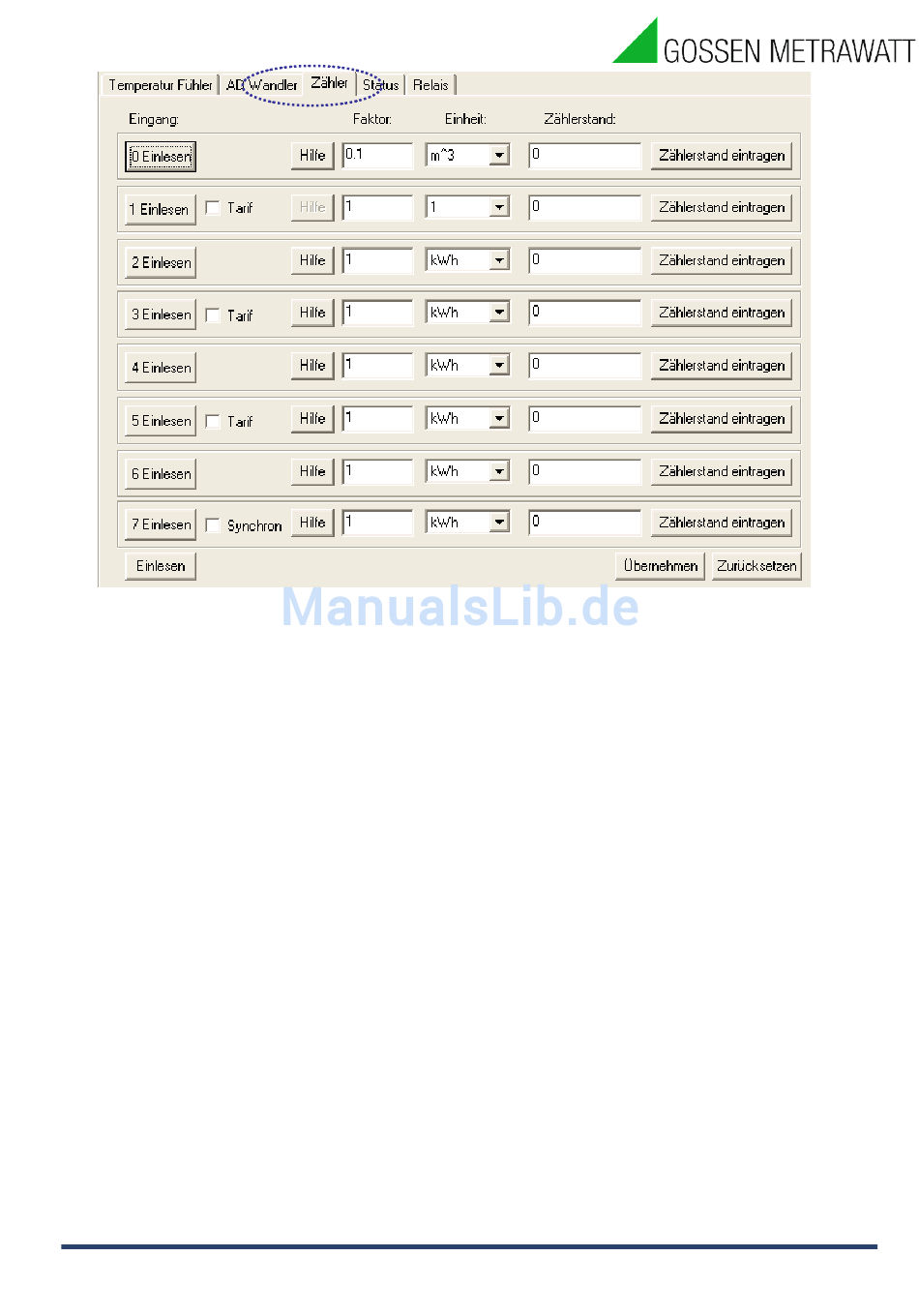

Beispielsweise ist das Feld Tarif bei IS1 zu markieren. Dann werden je nach 1- oder 0-Signal
der Tarifumschaltung auf IS1 die Impulse des Zählers, aufgelegt auf IS0, zum HT oder NT
gezählt.
Intern wird dann der Zählerstand HT auf Eingang 0 und NT auf Eingang 1 gezählt und mit
„Einlesen" angezeigt.
Zur Datenaufzeichnung müssen Anweisungen für HT und NT in den Programmen angelegt
werden.
Hardwaremäßig erfolgt die HT/NT Umschaltung über eine Leitung beim Zähler, an der bei 1-
Signal 230V anliegt und bei 0-Signal 0V. 0-Signal bedeutet i.d.R. HT, 1-Signal NT.
Dieses Signal wird auf ein Relais mit potentialfreiem Kontakt gegeben.
Der potentialfreie Kontakt wird auf IS1, IS3 oder IS5 aufgelegt. Bei 1-Signal wird der
potentialfreie Kontakt geschlossen und bei IS1, IS3 oder IS5 liegt nun auch ein 1-Signal an.
Damit schaltet der Zähler intern um vom HT Zähler auf IS0, IS2 oder IS4 auf den NT Zähler
bei IS1, IS3 oder IS5.
Der Eingang IS7 kann zum Synchronisieren verwendet werden, falls ein Viertelstunden-
Synchronimpuls zur Verfügung steht. Synchronisiert wird auf die nächste Viertelstunde.
