Bedienungsanleitung

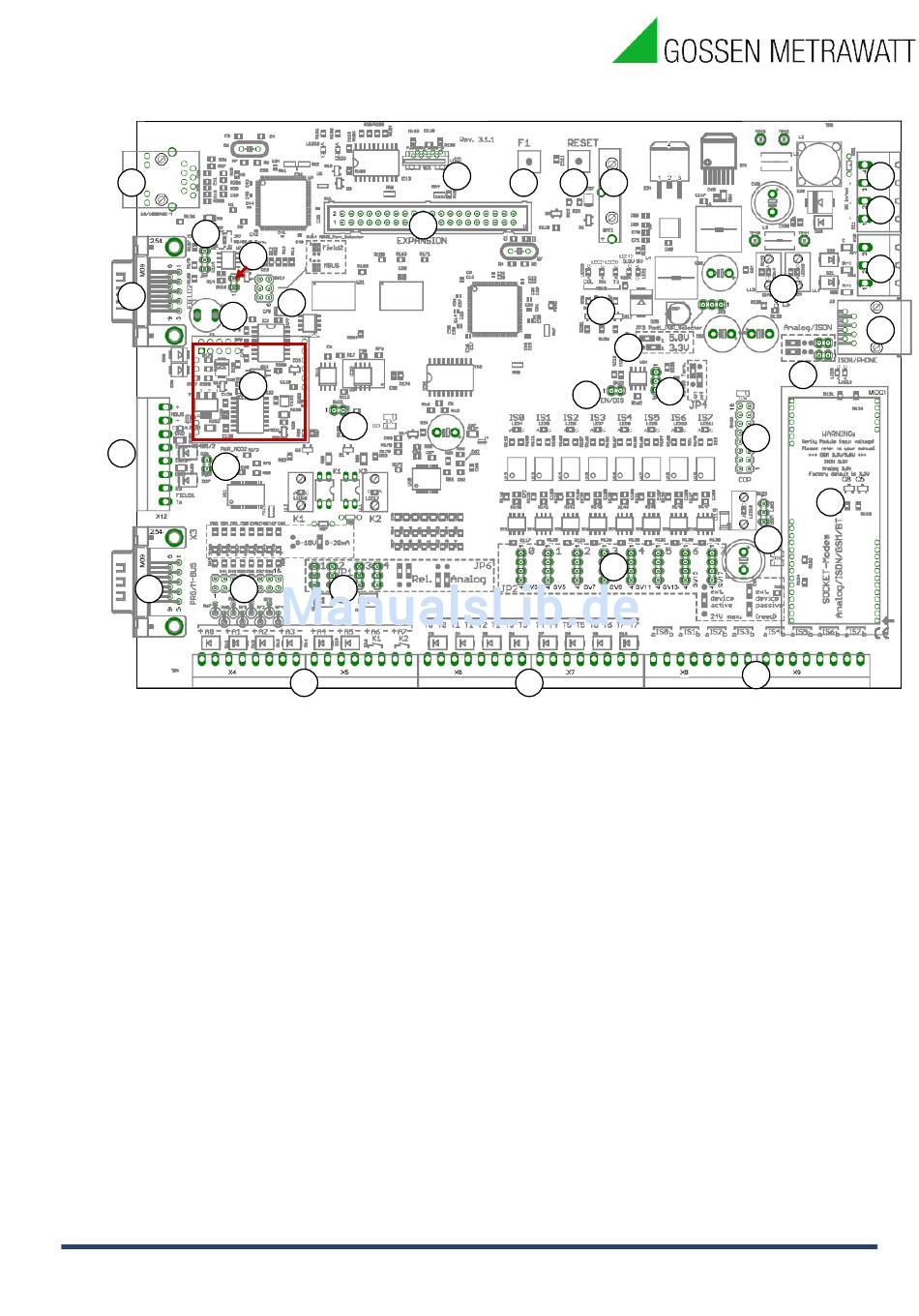

6. Anschlussübersicht Rev. V3
11
28
10
29
9
8
7
(1)
8 digitale Eingänge: Impuls/Status/Tarif
(2)
JP2: digitale Eingänge (aktives/passives Signal)
(3)
8 Eingänge Temperaturen: PT 1000
(4)
6 Analogeingänge + 2 Relaisaus-/Analogeingang
(5)
JP1: analoge Eingänge 0-10V oder 10-20mA
(6)
JP6: A6/A7 als Analogeingang oder als Relaisausgang
(7)
M-Bus über Pegelwandler/RS232-Programming
(8)
System-Jumper
(9)
Klemmleiste (M-BUS,RS485/2,Field1 )
(10)
Schnittstelle: FIELD2 (RS232), parallel zu (9)RS485/2
(11)
Schnittstelle: RJ45-Ethernet (10/100MBit), TCP/IP
(12)
Schnittstelle: RS485/1 parallel zu (9)Field1
(13)
JP4: RS485/1-Terminierung
(27)
SV14: MBUS-Port-Selector (MBUS/Field2)
(29)
Steckplatz für Sicherung MBUS-Modul (250mAT)
(31)
RS485/1 Receive Enable/Disable
(33)
LED-Anzeige MBUS-Modul (Collision/Rx/Tx)
89
32
27
26
8
5
6
4
16
14
15
17
31
3
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(28)
(30)
(32)
(34)
18
33
24
13
34
30
2
1
Taste: F1
Taste: Reset
Steckplatz microSD Karte
Expansion-Port für Erweiterungen
Batterie für die Echtzeituhr (RTC)
LED: DIAG/COM
Eingang Stromversorgung 12-24V DC
Ausgang Stromversorgung 12-24V DC
Anschluss: Analog-Leitung/ISDN-Leitung
JP5: Auswahl der Analog/ISDN
JP3: Spannung des Socket-Moduls einstellen
Modulsocket für Analog/ISDN/GSM/Bluetooth
Steckplatz MBUS-Modul (optional)
JP7: RS485/2-Terminierung
SV23:Auswahl GSM Led
RS485/2 Receive Enable/Disable
C OP (Reserviert)
GMC -I Messtechnik GmbH
20
21
12
19
22
23
25
