Anweisungstyp M-Bus Application
Mit dieser Anweisung lassen sich M-Bus Geräte außerhalb der "normalen"
M-Bus Auslesung ansteuern.
Z.B. um von der Ferne aus über den SMARTCONTROL Manager neue Einstellungen in den
Geräten vornehmen zu können (je nach Gerät z.B. Ändern der gesendeten Page, neue
Primäradresse...),
oder z.B. um die Geräte zu veranlassen, den aktuellen Stand zu speichern und zeitversetzt
zu senden.
Lesen Sie hierzu bitte die entsprechenden Protokollbeschreibungen des
betreffenden Gerätes.
Diese Anweisung kann z.B. auch dazu benutzt werden, um in einem größeren M-Bus
Netzwerk eine zeitgleiche Auslesung zu starten.
Beispiel 1:
Stellen Sie das C-Feld auf 0x00 (wird zu M-Bus-Sync konvertiert),
oder
stellen Sie die Felder alle manuell ein:
Adresse (Feld A) auf 255 (Broadcast an alle),
das C-Feld auf 0x53 (Sende Daten an Slave),
das CI-Feld auf "synchronize action" (0x54) und
lassen Sie das Datenfeld leer.
Funktionsweise:
Die Anweisung sollte ca. 1-2 Sekunden vor der Viertelstunde gestartet werden
(Startzeitpunkt z.B. auf 00:59:58 stellen). Außerdem muss die Anweisung auf
einem separaten Programmblattblatt mit einer höheren Priorität als die auszulesenden
M-Bus Zähler stehen.
Es wird dann unmittelbar bevor die M-Bus-Auslesung (i.d.R. jede Viertelstunde) startet,
ein sogenanntes "Sync" Signal auf die Broadcastadresse 0xFF gesendet.
Daraufhin speichern alle M-Bus Geräte, die dieses Kommando*) unterstützen, ihren
aktuellen Zählerstand. Dieser Zählerstand kann dann in aller Ruhe bis zur nächsten
Viertelstunde ausgelesen werden.
*) = Dieses Kommando unterstützen nicht alle M-Bus Geräte. Außerdem sind weitere
Einstellungen in den Geräten selbst notwendig.
Bitte wenden Sie sich an den Hersteller/Lieferanten Ihrer M-Bus Geräte, um weitere
Informationen hierzu zu erhalten.
Beispiel 2:
Setzen einer neuen Primäradresse eines Gerätes:
Voraussetzung ist, dass das Gerät die Umstellung erlaubt ( ist Parametriermodus möglich?).
Informationen erhalten Sie aus dem Handbuch des Herstellers.
Weiterhin darf im M-Bus Netzwerk nur ein Gerät mit der zu ändernden Primäradresse
vorhanden sein!
Befinden sich z.B. mehrere Zähler mit Ihrer Werksadresse (Primär = 0) im Netzwerk, ist die
folgende Prozedur NICHT verwendbar!
Vorgehensweise:
39

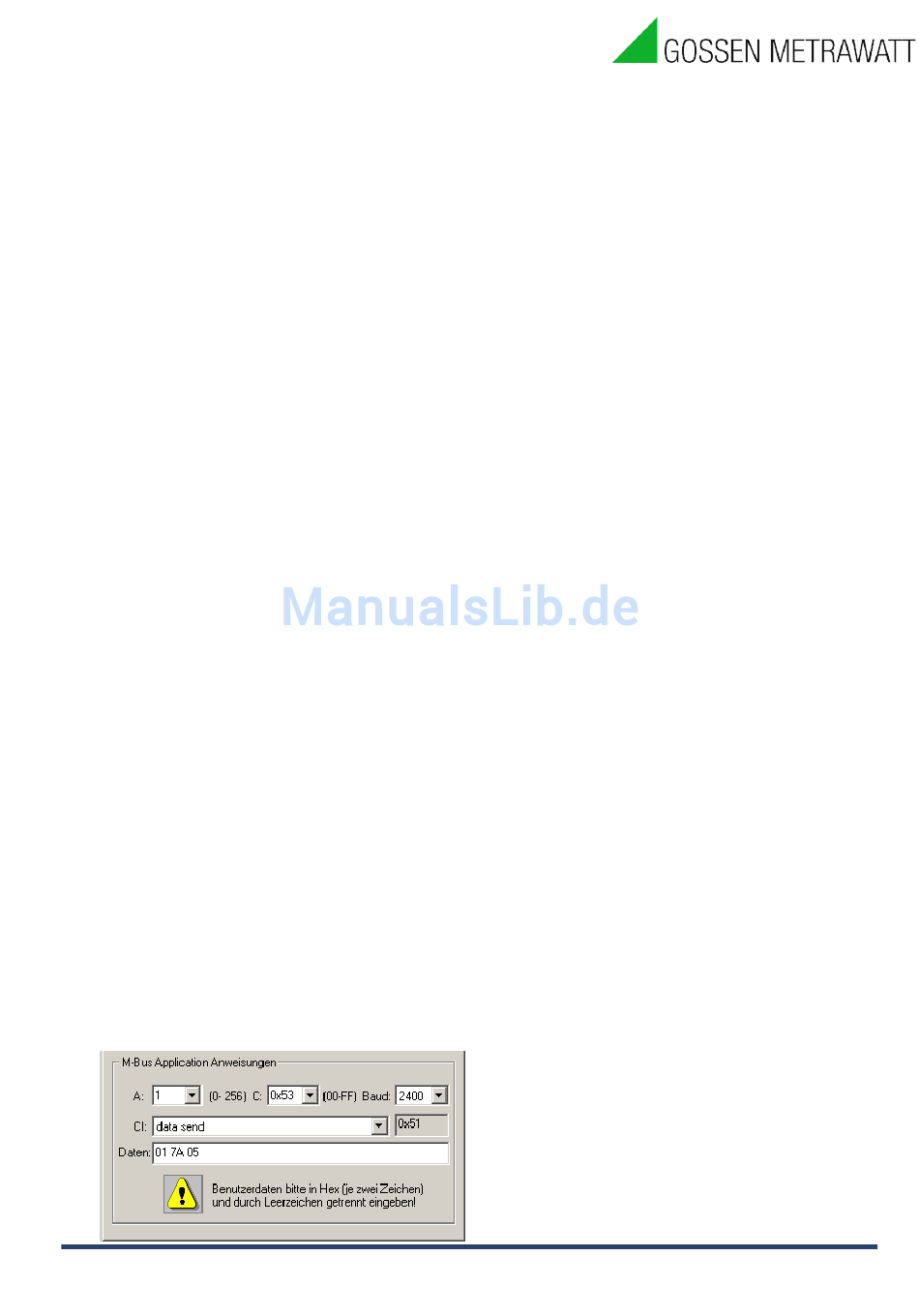

Stellen Sie im „A'"-Feld die alte
Primäradresse und im „C"- Feld die 0x53 ein
(Benutzer Daten schreiben).
Im Feld „CI" „data send" einstellen
(=Parametrierung).
Im Feld „Daten" schreiben Sie dann durch
Leerzeichen getrennt folgende Zeichenfolge:
01 7A XX
