Bedienungsanleitung
entspricht gleichzeitig dem Taktzyklus („Takten im Messzyklus")
•
beeinflusst die Messung der aktuellen Leistung: je kleiner der Messzyklus (MZ),
•
desto kürzer die Zeitperiode in welcher die aktuelle Leistung bestimmt werden kann.
Konkret heißt das: Liefert die Zähleinrichtung nur grobe bzw. sehr wenig Impulse, wird die
Messung der aktuellen Leistung sehr ungenau. Es wird dann empfohlen, den „gleitenden
Mittelwert" einzuschalten.
Funktionsweise:
Bei jedem Messzyklus wird aus dem bereits „verbrauchten" Mengen Kontingent, eine neue
maximale Zielleistung errechnet. Im Diagramm weiter unten als gestrichelte, dicke
schwarze Linie vom Ende der Messzyklus 3 bis zum Ende der Messperiode beispielhaft
eingezeichnet. Überschreitet nun die aktuelle Leistung die berechnete maximale
Zielleistung, wird die Maximumüberwachung aktiv.
Gleitender Mittelwert:
Bei der Spitzenlastoptimierung wird der „gleitende Mittelwert" auf eine besondere Art und
Weise umgesetzt:
Mittlere Leistung aus der gerade vergangenen Messperiode
+ Mittlere Leistung aus der gerade aktiven Messperiode
+ gemittelte Leistung aus dem vorangegangenen Messzyklus
+ der Leistung des gerade vergangenen Messzyklus (im Diagramm nicht eingezeichnet)
÷ geteilt durch vier.
Beispiel:
MZ1
Zeit

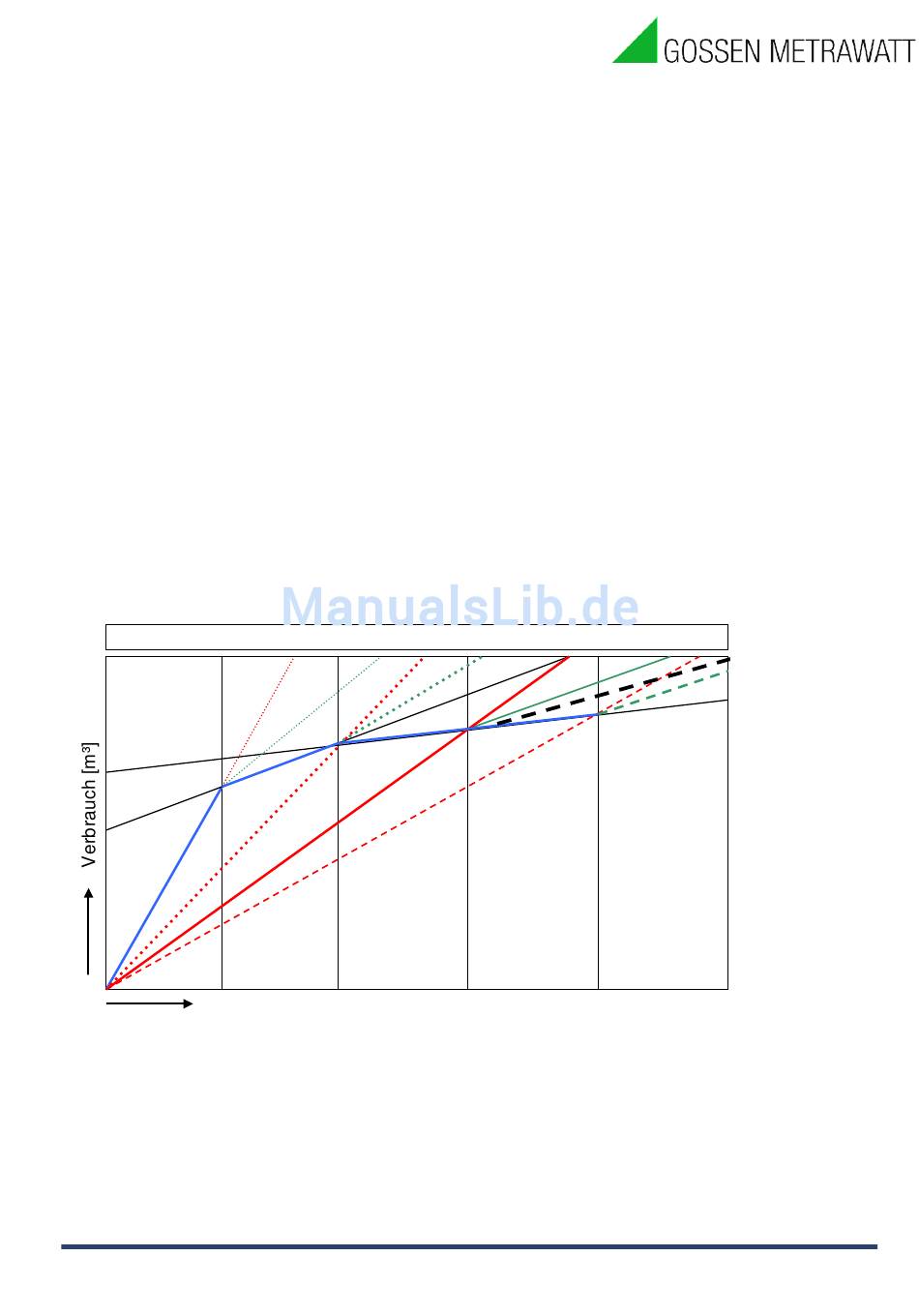

Abb.1: Diagramm Wirkungsweise gleitender Mittelwert (vereinfacht)
Erläuterungen:
Die X-Achse (MZ 1 – 5) symbolisiert die Zeitachse einer vollständigen Messperiode. Im
Beispieldiagramm wurde der Messzyklus (MZ) gleich der Priorität gesetzt. Ist der
Messzyklus kleiner der Prioritätszeitspanne, können Schaltvorgänge auch zwischenzeitlich
erfolgen!
Die Y-Achse symbolisiert den in der Messperiode zulässigen maximalen Verbrauch
(Oberkante Diagramm).
59
Messperiode
MZ2 MZ3 MZ 4 MZ 5
blau: aktuelle zum MZ-
Ende ermittelten
Leistungen
rot: mittlere Leistung der
gerade aktiven MZ
grün: aktueller Mittelwert
aus roter und blauer Linie
„gleitender Mittelwert"
(schematisch)
schwarz: Hilfslinien
