Anweisungstyp PID-Regler
Lesen Sie hierzu die Online Hilfe!
Die Dokumentation hierzu finden Sie ausschließlich in der Online Hilfe.
Anweisungstyp EN 62056-21
(früher CL - Bus) Lesen Sie hierzu die Online Hilfe!
Die Dokumentation hierzu finden Sie ausschließlich in der Online Hilfe.
Netzwerkvariablen
„Netzwerkvariablen" werden von der SMARTCONTROL automatisch bei „Modbus", „Feldbus"
und M-Bus Anweisungen mit definierten Werten angelegt. Sie erhalten automatisch eine
oder mehrere neue virtuelle ID's, welche wie folgt berechnet werden:
Virtuelle ID = 10.000 + ID der Feldbusanweisung x 100 + Nr. Wert.
Beispiel:
Für eine Anweisung mit der geräteinternen ID 12 und sechs definierten Werten werden
sechs virtuelle ID's, beginnend mit 11201, bis 11206 angelegt und bei jeder Auslesung
aktualisiert. Über diese ID's kann von jeder Anweisung mit referenzierbaren Eingangswerten
aus zugegriffen und weiter gearbeitet werden.

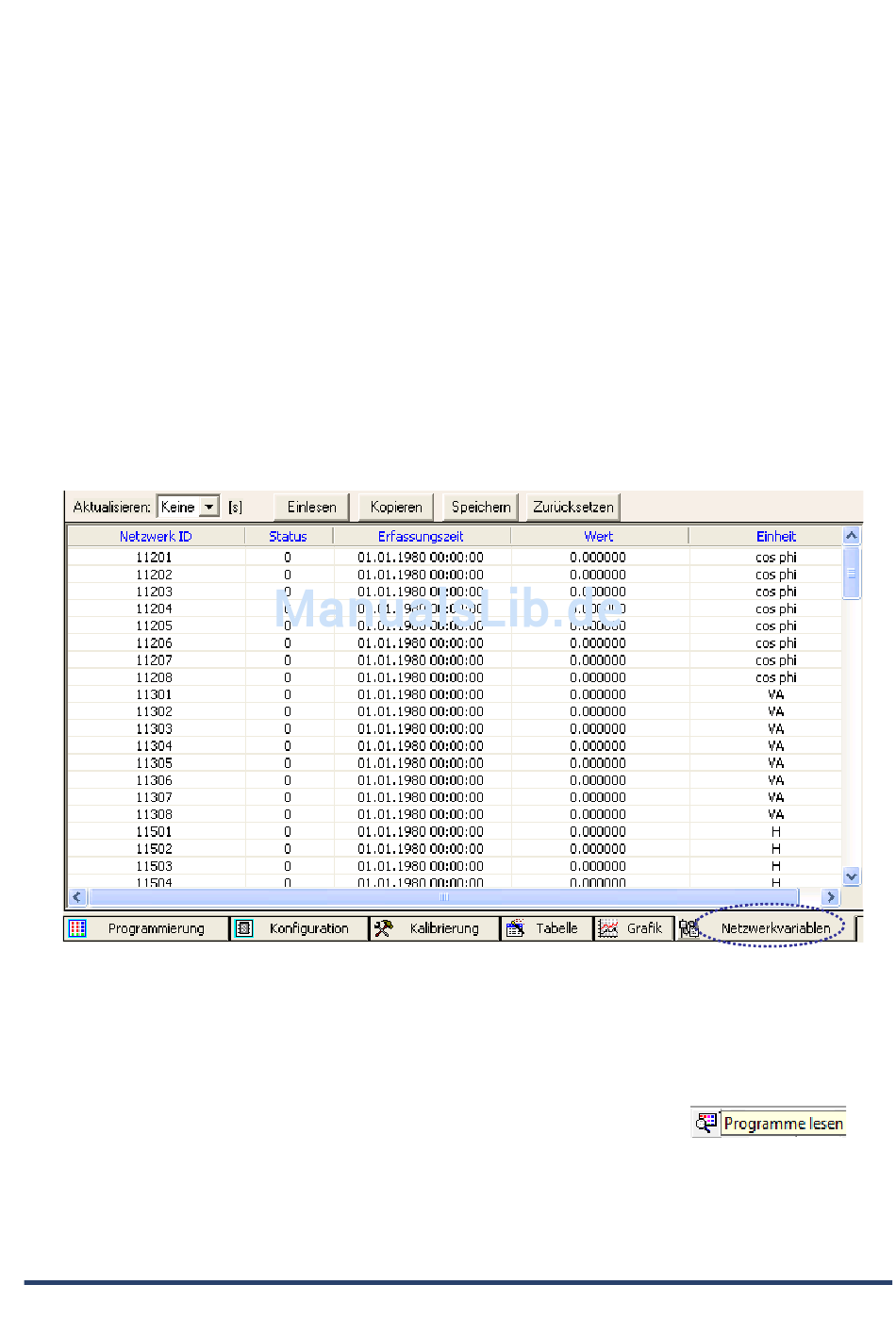

Hinweis: Um die Netzwerkvariablen mit allen Eigenschaften in der
Tabelle anzuzeigen, muss zwingend das Programm von der
SMARTCONTROL geladen werden. Dies gilt ebenso für die
Datenpunktauswahl.
76
