Bedienungsanleitung

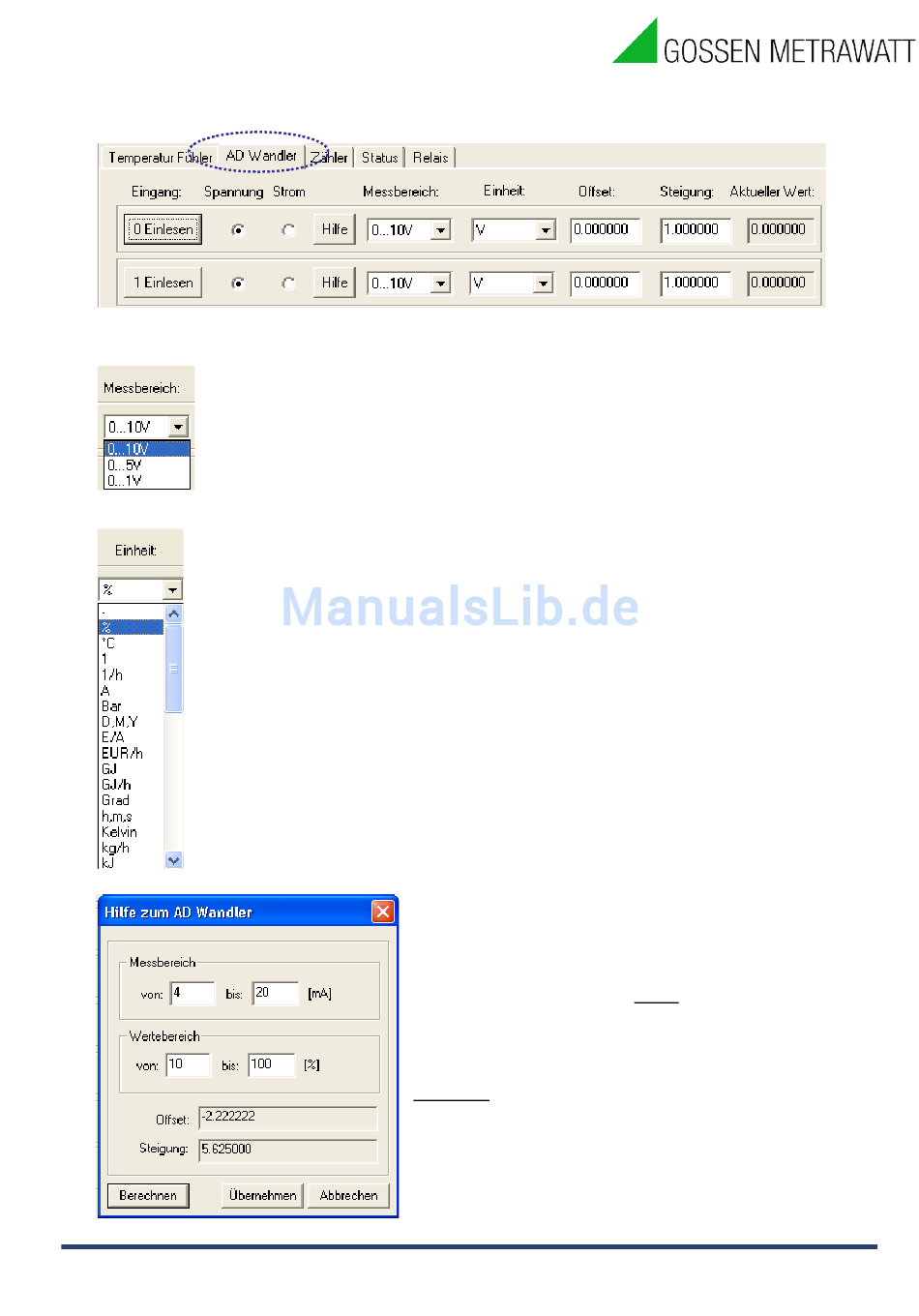

AD-Wandler
Es muss gewählt werden, ob ein Spannungs- oder Stromsignal gemessen wird.
Der Messbereich kann verändert werden.
Die Einheit der zu messenden Größe kann angegeben werden.
25
Mit Hilfe des Offsets und der Steigung lässt sich das
gemessene analoge Signal direkt in die gemessene
Einheit umrechnen.
Nach Drücken der „Hilfe"- Taste erscheint
nebenstehender Dialog.
Beispiel: Feuchtesensor mit Stromausgang
4-20 mA für 10 - 100% Feuchte.
Mit „Berechnen" werden Offset und Steigung
berechnet.
Nun einfach die errechneten Werte für Offset und
Steigung übernehmen.
GMC -I Messtechnik GmbH
