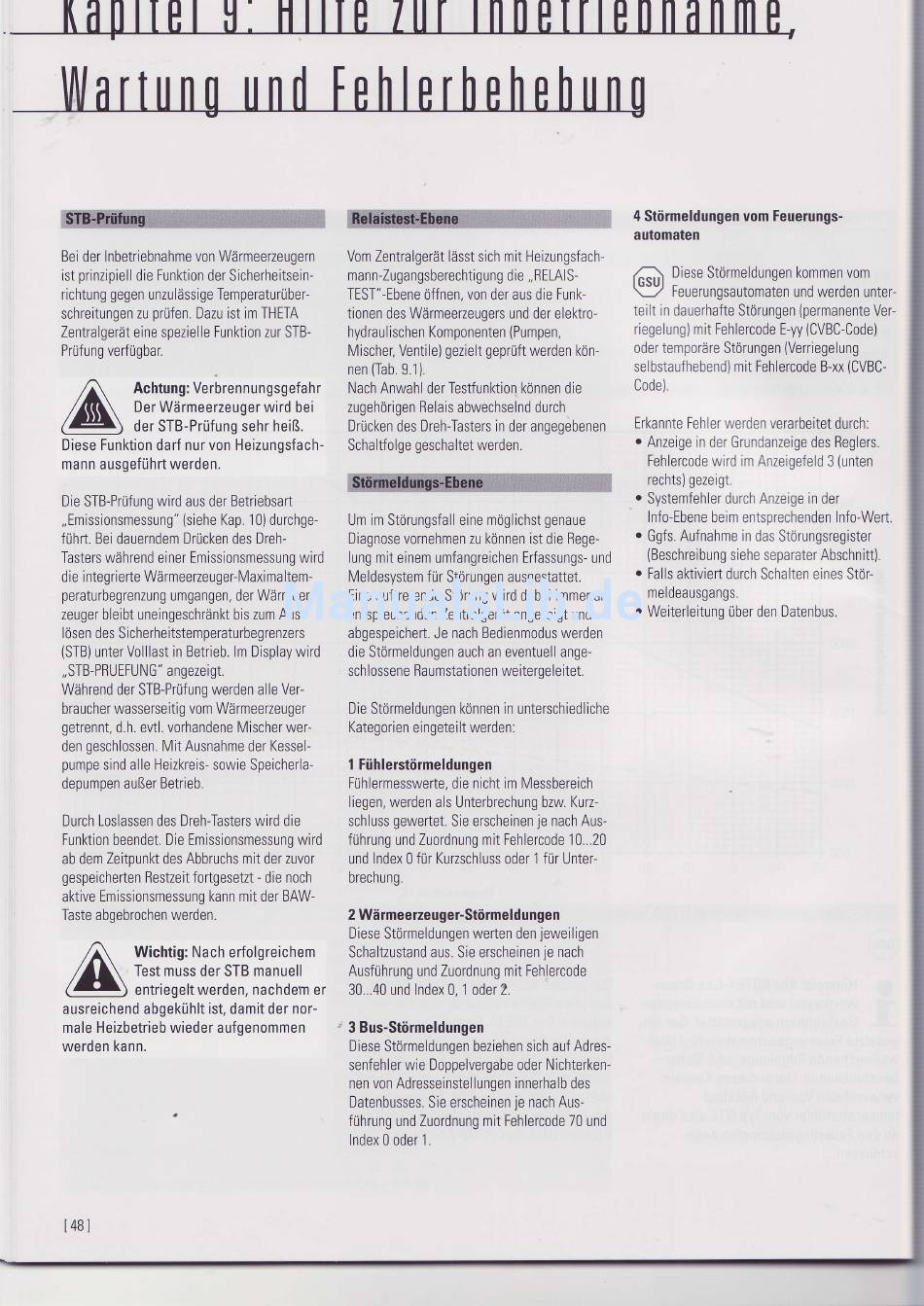

Bei der Inbetriebnahme von Wärmeerzeugern
ist prinzipiell
die Funktion
der Sicherheitsein-
richtung gegen unzulässige
Temperaturüber-
schreitungen
zu prüfen. Dazu ist im THETA
Zentralgerät eine spezielle Funktion zur STB-
Prüfung verfügbar.
Achtung: Verlrennun
gsgefahr
Der Wärmeerzeuger
wird bei
der STB-Prüfung sehr heiß.
Diese Funktion darf nur von Heizungsfach-
mann ausgeführt werden.
Die STB-Prüfung wird aus der Betriebsart
,,Emissionsmessung"
(siehe Kap. 10) durchge-
führt. Bei dauerndem Drücken des Dreh-
Tasters während einer Emissionsmessung wird
d ie i ntegrierte Wärmeerzeuger-Maxima ltem-
peraturbegrenzung
umgangen, der Wärmeer-
zeuger bleibt uneingeschränkt bis zum Aus-
lösen des Sicherheitstemperaturbegrenzers
(STB) unter Volllast in Betrieb.
lm Display wird
,,STB-PRUEFUNG"
angezeigt.
Während der STB-Prüfung
werden alle Ver-
braucher wasserseitig vom Wärmeerzeuger
getrennt, d.h. evtl. vorhandene
Mischer wer-
den geschlossen.
Mit Ausnahme der Kessel-
pumpe sind alle Heizkreis-
sowie Speicherla-
depumpen außer Betrieb.
Durch Loslassen des Dreh-Tasters wird die
Funktion beendet. Die Emissionsmessung wird
ab dem Zeitounkt des Abbruchs mit der zuvor
gespeicheften
Restzeit fortgesetzt
- die noch
aktive Emissionsmessung kann mit der BAW-
Taste abgebrochen werden.
Wichtig: Nach erfolgreichem
Test muss der STB manuell
entriegelt werden, nachdern er
ausreichend
abgekühlt ist, damit der nor-
male Heizbetrieb wieder aufoenommen
w e r d e n k a n n .
Vom Zentralgerät lässt sich mit Heizungsfach-
mann-Zugangsberechtigung
die,,RELAlS
TEST"-Ebene öffnen, von der aus die Funk-
tionen des Wärmeerzeugers und der elektro-
hydraulischen Komponenten
(Pumpen,
Mischet Ventile) gezielt geprüft werden kön-
nen (Tab. 9.1).
Nach Anwahl der Testfunktion können die
zugehörigen Relais abwechselnd durch
Drücken des Dreh-Tasters in der angegebenen
Schaltfolge
geschaltet
werden.
Um im Störungsfall eine möglichst
genaue
Diagnose vornehmen zu können ist die Rege-
lung mrt einem umfangreichen Erfassungs-
und
Meldesystem für Störungen ausgestattet.
Eine auftretende Störung wird dabei immer am
entsprechenden Zentralgerät
angezeigt und
abgespeichert. Je nach Bedienmodus werden
die Störmeldungen auch an eventuell ange-
schlossene
Raumstationen weitergeleitet.
Die Störmeldungen können in unterschiedliche
Kategorien eingeteilt werden:
1 Fühlerstörmeldungen
Fühlermesswerte, die nicht im Messbereich
liegen, werden als Unterbrechung bzw. Kurz-
schluss gewertet. Sie erscheinen
je nach Aus-
führung und Zuordnung mit Fehlercode 10...20
und Index 0 für Kurzschluss oder 1 für Unter-
brechung.
2 Wärmeerzeuger-Störmeldungen
Diese Störmeldungen
werten den jeweiligen
Schaltzustand aus. Sie erscheinen
je nach
Ausführung und Zuordnung mit Fehlercode
30...40 und Index 0, 1 oder 2.
3 Bus-Störmeldungen
Diese Störmeldungen beziehen sich auf Adres-
senfehler wre Doppelvergabe oder Nichterken-
nen von Adresseinstellungen innerhalb des
Datenbusses. Sie erscheinen
je nach Aus-
führung und Zuordnung mit Fehlercode 70 und
lndex 0 oder 1.
4 Störmeldungen vom Feuerungs-
automaten
ffi
Diese Störmeldungen kommen vom
f.7 Feuerunqsautomaten und werden unter-
teilt in dauerhafte
Störungen
(permanente
Ver-
riegelung)
mit Fehlercode E-yy {CVBC-Code)
oder temporäre Störungen
(Verriegelung
selbstaufhebend) mit Fehlercode
B-xx (CVBC-
Code).
Erkannte Fehler werden verarbeitet
durch.
. Anzeige in der Grundanzeige
des Reglers.
Fehlercode wird im Anzeigefeld
3 (unten
r p n h f c l n p z p i n f
o Systemfehler
durch Anzeige in der
Info-Ebene
beim entsprechenden Info-Wert.
. Ggfs. Aufnahme
in das Störungsregister
(Beschreibung
siehe separater Abschnitt).
r Falls aktiviert durch Schalten eines Stör-
meldeausgangs.
. Weiterleituno
über den Datenbus.
