Rotex THETA 23R Bedienungsanleitung Seite 23

nur mit
Fu nktionswahl ffir Soelcherladekrels:
AUS = Heizkreis abgemeldet - wird nichtgeregelt, Pumpe stromlos. Muss eingestellt
wenn dle Estrlchfunktion für den direkten Heizkreis ausgeführt werden soll
(Par. 16 in Direktkreis-Ebene) oder wenn der betreffende Heizkreis vorübergehend
stillgelegt w€rden soll.
1 = speicherladeputrpe oder 3-Wege-Umschaltventil (Standardeinsteinstellung)
4 , 5 - n i c h t a n w e n d b a r
= Heizkreis abgemeldet - wird nichtgeregelt, Pumpe stromlos, Muss eingestelll
worden, wenn dle Estrichfunktion für den direKen Heizkreis ausgeführt werden soll
(Par. 16 in Direktkreis-Ebene) oder wonn der betreftende Heizkreis vorübergehend
stlllgelegt werden soll.
3 = Mischerheizkreis witterungsgeführt (Standärdeinstellung),
6 = Konstanttemperalurregler,
2, 7, I - nicht anwendbar
Mischer (Ventil + Pumpe) A U S , 2 , 3 , 6 , 7 , 8
Funktionswahl für DKP:
2 = Direktkreispumpe entspr. DK-Ebene-Einstellungen (Standardeinslellung),
4 - Zirkulationspumpe*,
5 = Elektroheizstab (bei Sommer-Abschaltung)*,
10 = Zubringerpumpe',
'11 - Kesselkreispumpe 1 - Einstellung für Kaskadenschaltungen
und Kombi-Puffeßpeicher,
14 = Schaltuhr*.
12, 13,21,27,29 - nicht anwendbar
* ggfs Anwendung ausschließlleh bei HEMl
PARAMETER 05
A U S , 2 , 4 , 5 , 6 ,
1 0 , 1 ' 1 , 1 2 , 1 3 ,
1 4 . 2 1 , 2 7 . 2 9
HF = Heizunasfachmann

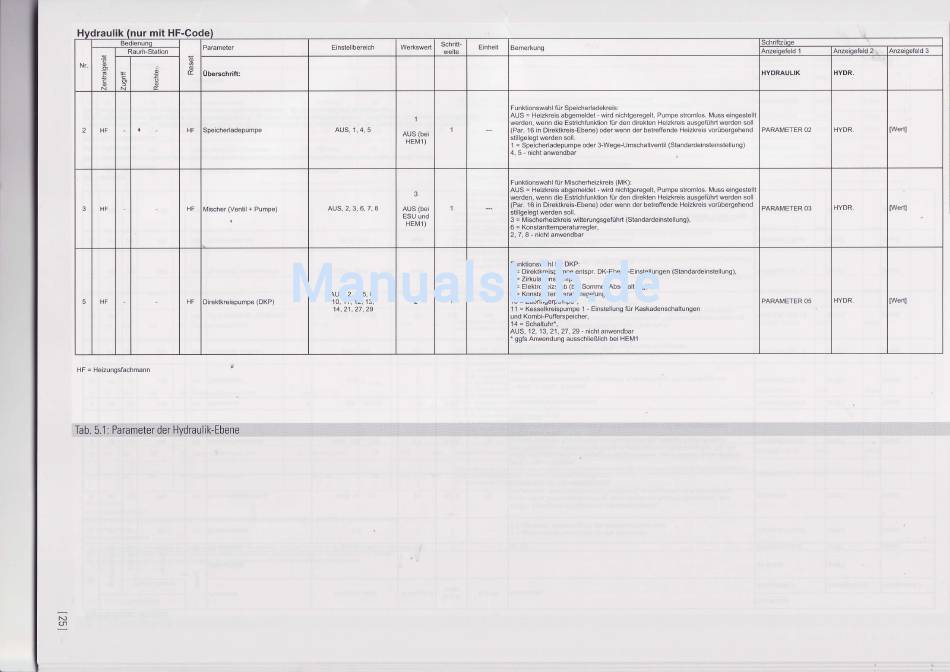

Tab. 5.1 : Parameter der Hydraulik-Ebene
