Sicherungsautomat 16 A
Heizraum-Notschalter
Raumgerät{e}
Heizraum beleuchtung
und Steckdosen nur
auf getrenntem Strom-
kreis anschließenl
t | | t t1 r r \\\ \ \
I
I
I
Wärmeerzeuger

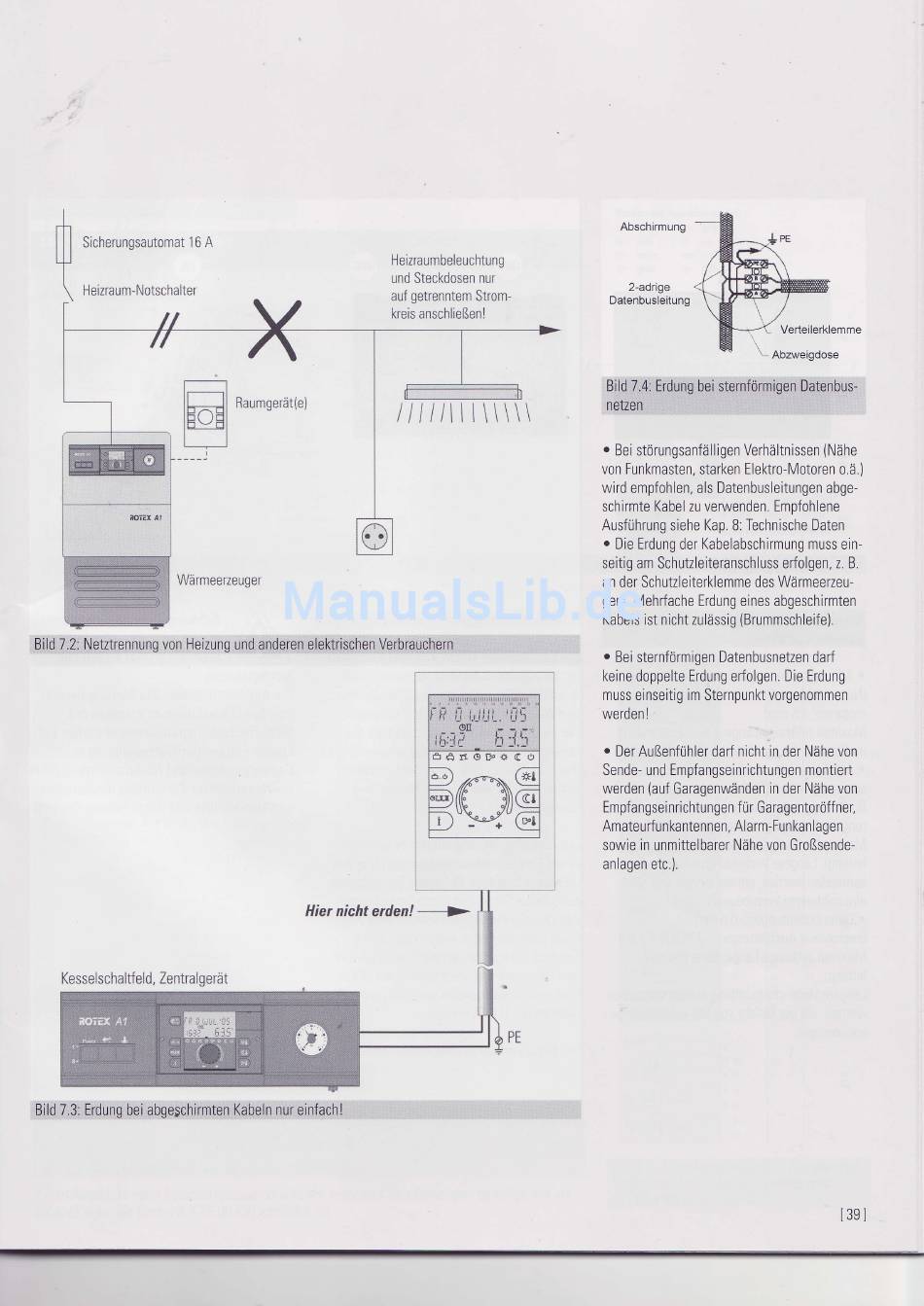

Bild 7.2: Netztrennung von Heizung und anderen elektrischen Verbrauchern
Bild 7.4: Erdung bei sternförmigen Datenbus-
netzen
o Bei störungsanfälligen
Verhältnrssen
(Nähe
von Funkmasten, starken Elektro-Motoren o.ä.)
wird empfohlen, als Datenbusleitungen
abge-
schirmte Kabel zu verwenden. Empfohlene
Ausführung siehe Kap.8: Technische Daten
r Die Erdung der Kabelabschirmung
muss ein-
seitig am Schutzleiteranschluss erfolgen, z. B.
an der Schutzleiterklemme des Wärmeerzeu-
gers. Mehrfache
Erdung eines abgeschirmten
Kabels ist nicht zulässig
(Brummschleife).
o Bei sternförmigen
Datenbusnetzen darf
keine doppelte Erdung erfolgen. Die Erdung
muss einseitig im Sternpunkt vorgenommen
werden !
. Der Außenfühler
darf nicht in der Nähe von
Sende- und Empfangseinrichtungen montiert
werden (auf Garagenwänden
in der Nähe von
Empfangseinrrchtungen f ür Garagentoröffnet
Amateurfunkantennen, Alarm-Funkanlagen
sowie rn unmittelbarer
Nähe von Großsende-
anlagen etc.).
i _ _ _ - t
l l r ' r , r r i r i l i l t i i l r r r r i r i i l l l I
I{ il i.riijl-,'li5
o]I
il:;li
tr J,l
i 9 o E r + C ( t
Kesselschaltf eld, Zentralgerat
Bild 7.3: Erdung bei abge5chirmten Kabeln nur einfach!
