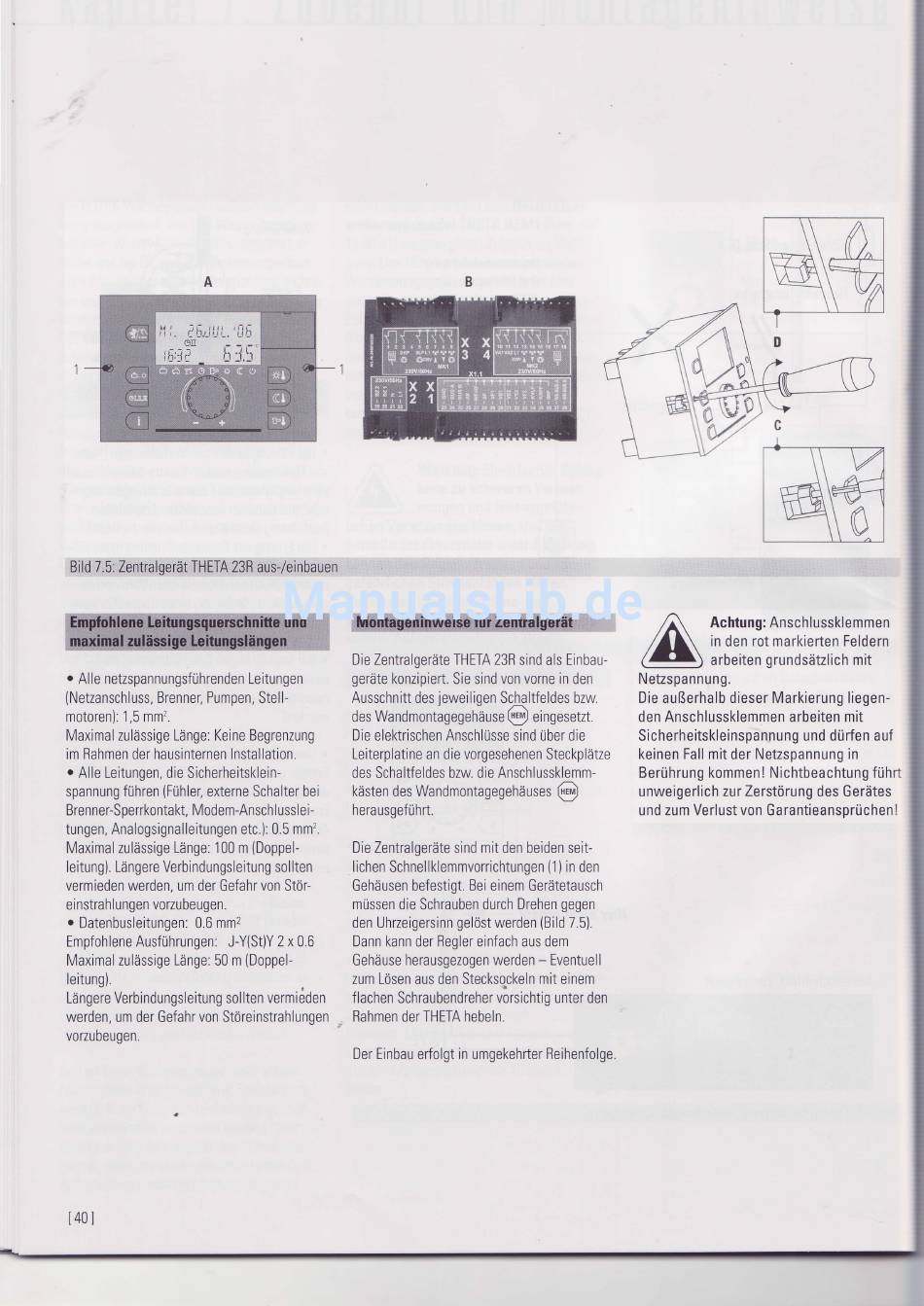

Bild 7.5: Zentralgerät THETA 23R aus-/einbauen
r Alle netzspannungsführenden
Leitungen
(Netzanschluss,
Brenner, Pumpen,
Stell-
motoren): 1,5 mm'.
Maximal zulässige Länge: Keine Begrenzung
im Rahmen der hausinternen Installation.
o Alle Leitungen,
die Sicherheitsklein-
spannung
führen (Fühler externe Schalter bei
Brenner-Sperrkontakt, Modem-Anschlusslei-
tungen, Analogsignalleitungen etc.): 0.5 mm'z.
Maximal zulässige
Länge: 100 m (Doppel-
leitung). Längere Verbindungsleitung sollten
vermieden werden. um der Gefahr von Stör-
einstrahlungen
vorzubeugen.
o Datenbusleitungen:
0.6 mm2
Empfohlene
Ausführungen:
J-Y(SI)Y
2 x 0.6
Maximal zulässige Länge: 50 m {Doppel-
leitung).
Längere Verbindungsleitung sollten vermieden
werden, um der Gefahr von Störeinstrahlungen
vorzubeugen.
Die Zentralgeräte THETA 23R sind als Einbau-
geräte konzipiert.
Sie sind von vorne in den
Ausschnitt
des jeweiligen Schaltfeldes
bzw.
des Wandmontagegehause
@ eingesetzt.
Die elektrischen Anschlüsse sind über die
Leiterplatine an die vorgesehenen Steckplätze
des Schaltfeldes bzw. die Anschlussklemm-
kästen des Wandmontagegehäuses
@
herausgeführt.
Die Zentralgeräte sind mit den beiden seit-
lichen Schnellklemmvorrichtungen
(1 l in den
Gehäusen befestigt. Bei einem Gerätetausch
müssen die Schrauben
durch Drehen gegen
den Uhrzeigersinn
gelöst werden (Bild 7.5).
Dann kann der Regler einfach aus dem
Gehäuse herausgezogen
werden - Eventuell
zum Lösen aus den Steckso.ckeln mit einem
flachen Schraubendreher vorsichtig unter den
Rahmen der THETA hebeln
Der Einbau erfolgt in umgekehrter Reihenfolge.
Achtung: Anschlussklemmen
in den rot markierten Feldern
arbeiten grundsätzlich
mit
Netzspannung.
Die außerhalb dieser Markierung liegen-
den Anschlussklemmen arbeiten mit
Sicherheitskleinspannung und dürfen auf
keinen Fall mit der Netzspannung in
Berührung kommen! Nichtbeachtung führt
unweigerlich zur Zerstörung des Gerätes
und zum Verlustvon Garantieansprüche
t401
