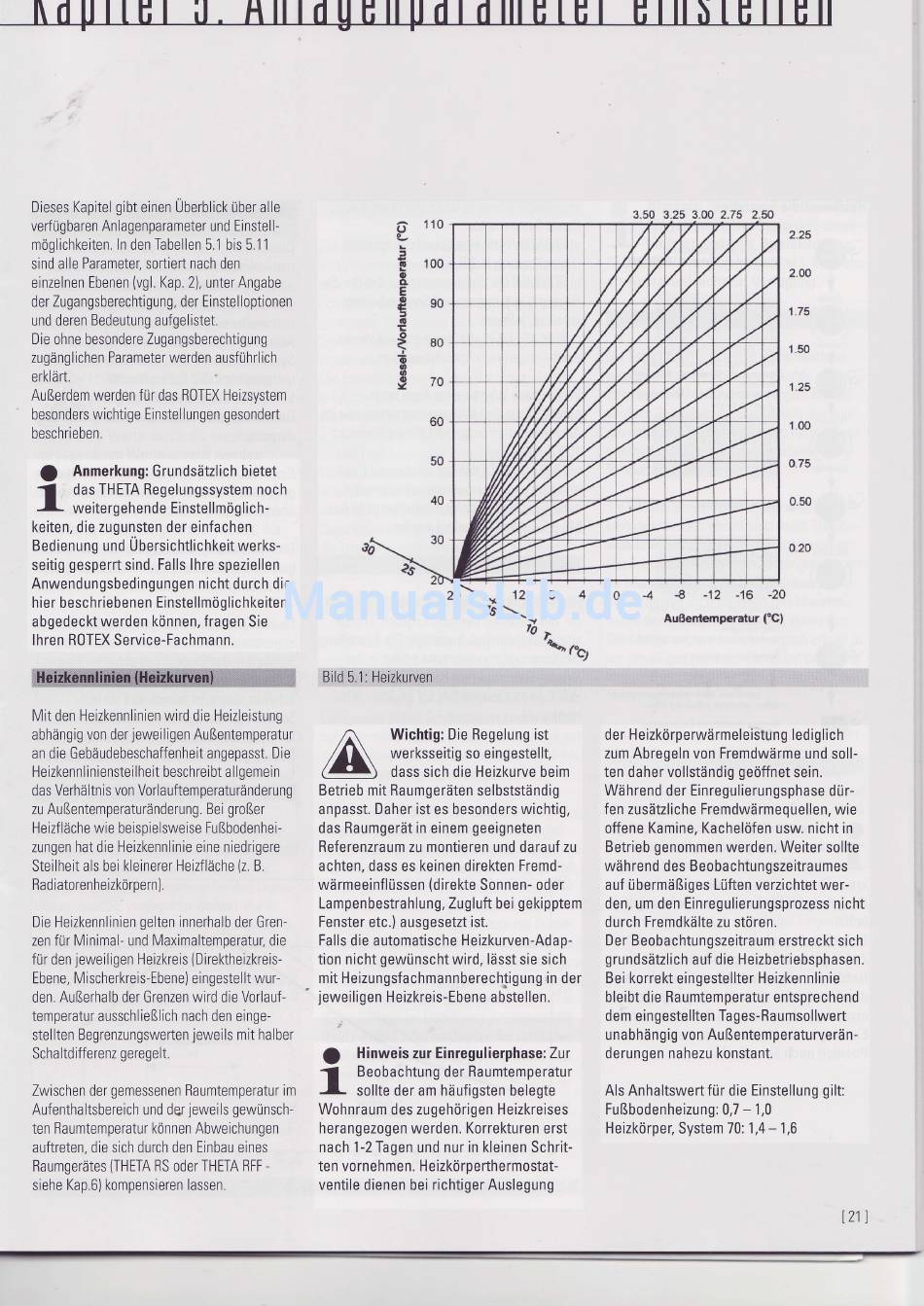

Rotex THETA 23R Bedienungsanleitung Seite 19

Dieses Kapitel gibt einen Uberblick
über alle
verfügbaren
Anlagenparameter und Einstell-
möglichkeiten.
In den Tabellen
5.1 bis 5.'11
sind alle Parameter, s0rtiert nach den
einzelnen Ebenen
(vgl. Kap.2\, unter Angabe
der Zugangsberechtigung, der Einstel loptionen
und deren Bedeutung aufgelistet.
Die ohne besondere Zugangsberechtigung
zugängl ichen Parameter werden ausführl ich
erklä rt.
Außerdem werden für das ROTEX Heizsystem
besonders wichtrge Ernstel
lungen gesondert
beschrieben.
O
Anmerkung: Grundsätzlich bietet
I
das THETA Regelungssystem noch
-l-
u;silspgehende Einstellmöglich-
keiten, die zugunsten der einfachen
Bedienung und Übersichtlichkeit werks-
seitig gesperrt sind. Falls lhre speziellen
A n w e n d u n g s b e d i n g u n g e n n i c h t d u r c h d i e
h i e r b e s c h r i e b e n e n
E i n s t e l l m ö g l i c h k e i t e n
a b g e d e c k t w e r d e n k ö n n e n , f r a g e n S i e
l h r e n R O T E X S e r v i c e - F a c h m a n n .
Mrt den Heizkennlinien
wird die Heizleistung
abhängig
von der jeweiligen
Außentemperatur
an die Gebäudebeschaffenheit angepasst. Die
Heizkennliniensteilheit beschrerbt al lgemein
das Verhältnis von Vorlauftemperaturänderung
zu Außentemperaturänderung. Bei großer
Heizf läche wie beisoielsweise Fußbodenhei-
zungen hat die Heizkennlinie eine niedrigere
Steilheit als bei klernerer Heizf läche {2. B.
Radiatorenheizkörpern
).
Die Heizkennlinien
gelten innerhalb
der Gren-
zen für Minimal- und Maximaltemperatur,
dre
für den jewei ligen Heizkreis (Direktheizkreis-
Ebene, Mrscherkreis-Ebene) eingestellt wur-
den. Außerhalb der Grenzen wird die Vorlauf-
temperatur ausschließlich nach den einge-
stellten Begrenzungswerten
jeweils mit halber
Scha ltd iff erenz geregelt.
Zwischen
der gemessenen
Raumtemperatur im
Aufenthaltsbereich
und du jeweils gewünsch-
ten Raumtemperatur
können Abweichungen
auftreten, dre sich durch den Einbau eines
Raumgerätes
(THETA
RS oder THETA RFF
siehe Kap.6) kompensieren lassen
3.50 3.25 3.OO 2.75 2.50
1 . 7 5
1 . 5 0
a
1 1 0
ä
ioo
o
o.
E
S e o
*
{ B o
o
a
o
9 7 0
2.26
2.00
0 7 5
0.50
1 . 2 5
1 . 0 0
Bild 5.1:Heizkurven
Wichtig: Die Regelung ist
werksseiti
g so ein gestellt,
dass sich die Heizkurve beim
Betrleb mit Raumgeräten selbstständig
anpasst. Daher ist es besonders wichtig,
d a s R a u m g e r ä t
i n e i n e m g e e i g n e t e n
Referenzraum zu montieren und darauf zu
achten, dass es keinen direkten Fremd-
wärmeeinflüssen
(direkte Sonnen- oder
Lampenbestrahlung,
Zugluft bei gekipptem
Fenster etc.) ausgesetzt ist.
Falls die automatische Heizkurven-Adap-
tion nicht gewünscht wird, lässt sie sich
m i t H e i z u n g s f a c h m a n n b e r e c h t i g u n g i n d e r
j e w e i l i g e n
H e i z k r e i s - E b e n e a b s t e l l e n .
O
Hinweis zur Einregulierphase: Zur
t
B e o b a c h t u n g d e r R a u m t e m p e r a t u r
I-
sollte der am häufigsten belegte
W o h n r a u m d e s z u g e h ö r i g e n H e i z k r e i s e s
herangezogen werden. Korrekturen erst
n a c h 1 - 2 T a g e n u n d n u r i n k l e i n e n S c h r i t -
ten vornehmen. Heizköroerthermostat-
v e n t i l e d i e n e n b e i r i c h t i g e r A u s l e g u n g
0
-4
€
-12 -16 -20
AuBentemperatur {oC)
der Heizkörperwärmeleistung lediglich
zum Abregeln von Fremdwärme und soll-
ten daher vollständig
geöffnet sein.
W ä h r e n d d e r E i n r e g u l i e r u n g s p h a s e
d ü r -
fen zusätzliche
Fremdwärmequellen, wie
offene Kamine, Kachelöfen usw. nicht in
Betrieb genommen
werden. Weiter sollte
während des Beobachtungszeitraumes
auf übermäßiges Lüften verzichtet wer-
d e n , u m d e n E i n r e g u l i e r u n g s p r o z e s s
n i c h t
durch Fremdkälte zu stören.
Der Beobachtungszeitraum
erstreckt sich
grundsätzlich
auf die Heizbetriebsphasen.
Bei korrekt eingestellter Heizkennlinie
bleibt die Raumtemperatur
entsprechend
dem eingestellten
Ta ges-Baumsollwert
unabhängig von Außentemperaturverän-
derungen nahezu konstant.
Als Anhaltswert für die Einstellung
gilt:
F u ß b o d e n h e i z u n g :
0 , 7 - 1 , 0
Heizkörper,
System 70: 1,4 - 1,6
