Rotex THETA 23R Bedienungsanleitung Seite 32

F
Datenbus mit HF-Code
Nr.
Bedienung
o
a
o
E.
Parameter Einstellbereich
Schrit!
weite
Einheil
Bemerkung
Schriftzüge
E
o
-s,
o
a
N
Raum-Station
Anzeigefeld 1 \nzeigefeld 2 Anzeigefeld 3
o
o
t
Uberschrift: DATENBUS
1 H F Adresse
1 0 . . . 5 0 1 0
1 0 ( z G )
Bis zu 5 Zentralgeräte (ZG: THETA 23R oder HEM1 )
und jeweils maximal zwei Raumgeräte (RG: THETA
RS oder RFF) können zusammengeschaltet werden,
10 - ZG1 - Leitstellenregler
20, 30, 40, 50 - ZG2 ... ZGs - Erweiterungsfegler zur
Heizkreiserueiterung (HEM1 ) oder Kaskadierung
1'l - RG1 für Direktheizkreis am ZG1
12 - RG2 für Mischerheizkreis am ZG1
21 - RG1 für Direktheizkreis am ZG2
22 - RG2 für Mischerheizkreis am ZG2
31 - RG1 für Direktheizkreis am ZG3
32 - RG2 für Mischerheizkreis am ZG3
41 - RG1 für Direktheizkreis am ZG4
42 - RG2 für Mischerheizkreis am ZG4
51 - RG1 für Direktheizkreis am ZGs
52 - RG2 für Mischerheizkreis am ZGs
BUSADRESSE ZG
[Wert]
2
H F
Busrechte Raumgerät für
Direktheizkreis (DK)
'l
erscheint nur bei freigeschaltetem Heizkreis DK
1 : Hausmeisterstatus
2: Mieterstatus
BUSRECHT
DK Wertl
3
H F
Busrechte Raumgerät für
Mscherkreis (lVK)
1
erscheint nur bei freigeschaltetem Heizkreis MK
1: Hausmeisterstatus
2: Mieterstatus
B U S R E C H T MK.1
Wertl
BE = Betreiber
HF = Heizungsfachmann
ZG = Zentralgerät (eingebaut in ROTEX Wärmeerzeuger oder Heizkreiserueiterungsmodul HEMI
RG = Raumgerät (ROTEX THETA RS oder ROTEX THETA RFF)
MT = I\4ieterstatus
HM = Hausmeisterstatus
') Bei
begrenztem Zugriff innerhalb der Raumstation durch den Mieterstatus (MT) wird nur der 1ür den Heizkreis gültige Wert angezeigt.
lm Hausmeisterstatus (HM) stehen beim getrennten Betriebsmodus alle weiteren verfügbaren Heizkreise mit zur Auswahl.
Die Zugritfsrechte können vom Heizungsfachmann eingestellt werden - die Werkseinstellung ist eingetragen

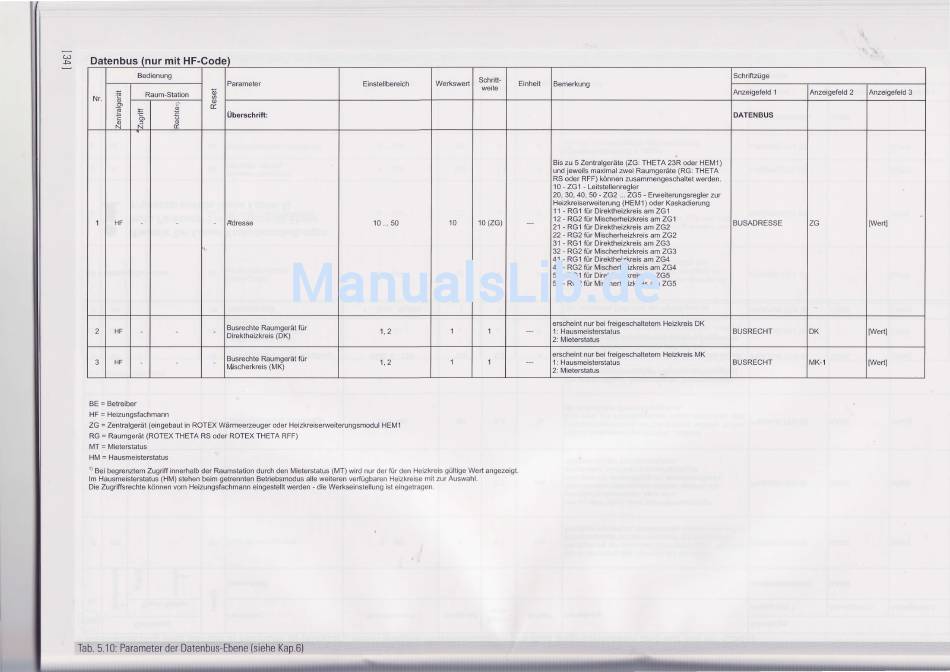

Tab. 5.10: Parameter der Datenbus-Ebene
(siehe Kap.6)
