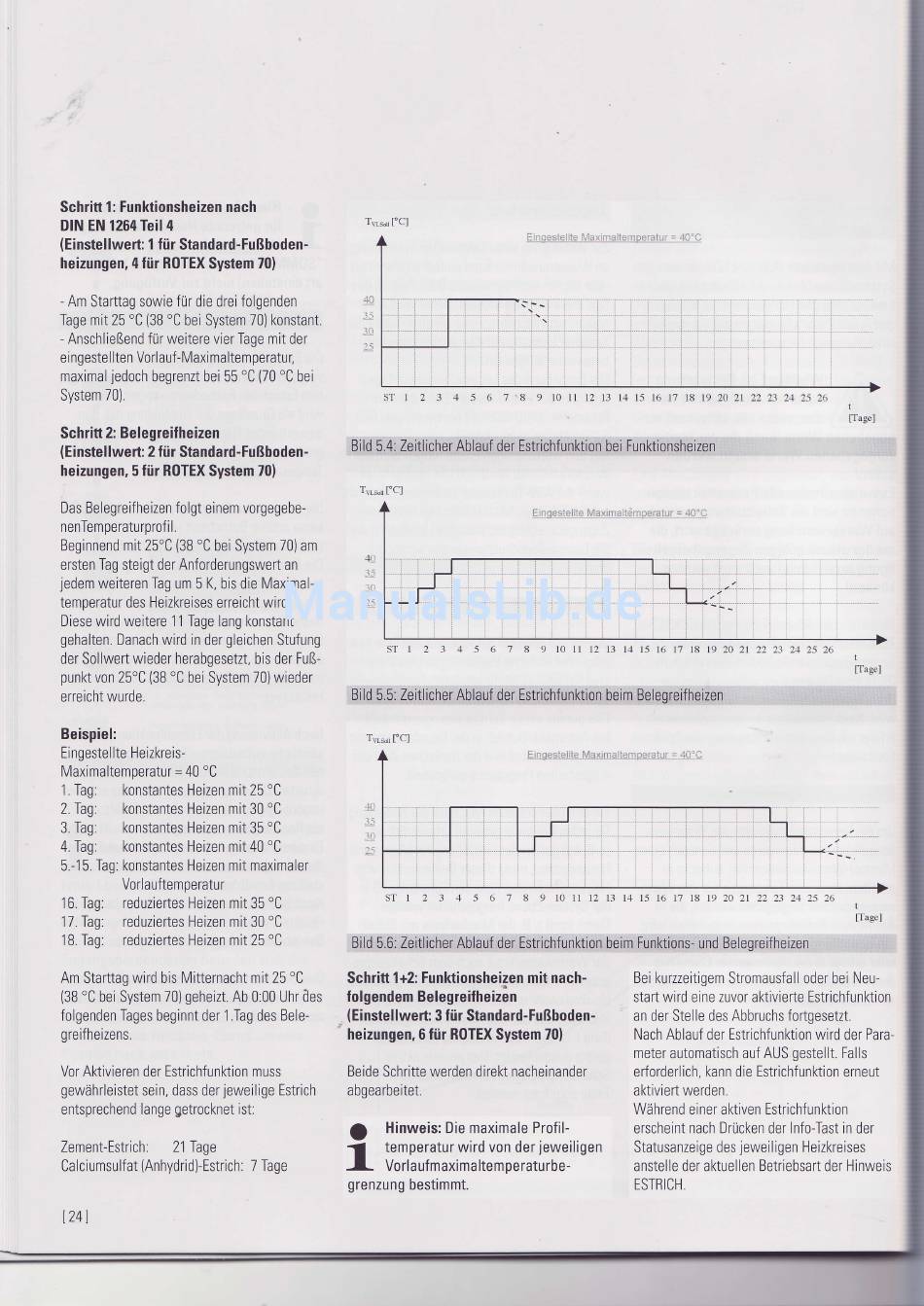

Rotex THETA 23R Bedienungsanleitung Seite 22

Schritt 1: Funktionsheizen nach
DIN EN 1264 Teil 4
(Einstellwert 1 für Standard-Fußboden-
heizungen, 4 für R0TEX System 70)
- Am Starttag sowie für die drei folgenden
Tage mit 25 "C (38 "C bei System 70) konstant.
- Anschließend
f ür weitere vier Tage mit der
e ingeste I lten Vorlauf-Maxi ma ltemperatur,
maximal jedoch begrenzt
bei 55 "C (70 'C bei
System 70).
Schritt 2: Belegreifheizen
{Einstellwert 2 füt Standard-Fußboden-
heizungen,5 für ROTEX System 70)
Das Belegreifheizen folgt einem vorgegebe-
nenTemperaturprof il.
Beginnend
mit 25"C (38 'C bei System 70) am
ersten Tag steigt der Anforderungswert an
jedem weiteren Tag um 5 K, bis die Maximal-
temneratur des Heizkreises erreicht wird.
Diese wird weitere 11 Tage lang konstant
gehalten. Danach wird in der gleichen
Stuf ung
der Sollwert wieder herabgesetzt, bis der Fuß-
punkt von 25'C (38 "C bei System 70) wieder
erreicht wurde.
Beispiel:
Eingestel lte Heizkreis-
Maximaltemoeratur
= 40 "C
1. Tag konstantes Heizen mit 25 "C
7.Iag. konstantes
Heizen mit 30 'C
3. Tag: konstantes Heizen mit 35 "C
4. Tag: konstantes
Heizen mit 40 'C
5.-15. Tag: konstantes
Heizen mrt maximaler
Vorlauftemperatur
16. Tag: reduziertes
Heizen mit 35 'C
17.Iag: reduziertes
Heizen mit 30 'C
18. Tag. reduziertes
Heizen mit 25 'C
Am Starttag wird bis Mitternacht mit 25'C
(38'C bei System 70) geheizt.
Ab 0:00 Uhr des
folgenden
Tages beginnt der 1.Tag des Bele-
greif heizens.
Vor Aktivieren der Estrichfunktion muss
gewährleistet
sein, dass der jeweilige Estrrch
entsprechend
lange getrocknet
ist:
Zement-Estrich . 21 Iage
Calciumsulfat
(Anhydrid)-Estrich:
7 Tage
l 2 4 l
Schritt 1+2: Funktionsheizen mit nach-
folgendem Belegreifheizän
(Einstellwert 3 für Standard-Fußboden-
heizungen,6 für ROTEX System 70)
Beide Schritte werden direkt nacheinander
abgearbeitet.
O
Hinweis:Die maximale Profil-
I
temperatur wird von der jeweiligen
J- Vorlaufmaximaltemoeraturbe-
grenzung bestimmt.
Bei kurzzeitigem Stromausfall oder bei Neu-
start wird eine zuvor aktivierte Estrichfunktion
an der Stelle des Abbruchs fortgesetzt.
Nach Ablauf der Estrichf unktion wird der Para-
meter automatisch
auf AUS gestellt. Falls
erforderlrch, kann die Estrichfunktion erneut
aktiviert werden.
Während einer aktiven Estrichfunktion
erscheint nach Drücken der lnfo-Tast in der
Statusanzei
ge des jewei I igen Heizkreises
anstelle der aktuellen Betriebsart der Hinweis
ESTRICH.
Bild 5.4: Zeitlicher Ablauf der Estrichfunktion bei Funktionsheizen
T".*u ["C]
Bild 5.5: Zeitlicher Ablauf der Estrichfunktion
beim Belegreifheizen
s T I 2 3 4 5 6 7 8 9 l 0 l l t 2 l - 3 1 . + t . 5 t 6 t 7 l 8 l 9 2 0 2 t 2 2 2 3 2 1 2 5 2 6
r
[fage]
Bild 5.6: Zeitlicher Ablauf der Estrichfunkti0n beim Funktions- und Belegreifheizen
i :rE
:.e}E -:t4q', !ij,T? iii i':it e i 4 i 1i :
:|*a.::>'!ti:\i+tltlt t4l:;.!aitt:?!-:.t; : l.:i' ;
