Kurz-Bedienungsanleitung ROTEX Gas-Brennwertheizkessel mit THETA 23R
Sicherheitshinweise!
Unsachgemäße Installation, Inbetriebnahme und Wartung sind gefährlich. Sie führen zum Erlöschen der Garantie.
• Kessel nur bestimmungsgemäß verwenden.
• Bei allen Arbeiten an der Heizungsanlage den Hauptschalter ausschalten und gegen unbefugtes Einschalten sichern.
• Alle Arbeiten an der Gasversorgung und der Heizungsanlage nur durch autorisiertes und geschultes Fachpersonal (Heizungsfachmann) unter
Beachtung der einschlägigen nationalen Vorschriften für Gasinstallationen sowie der Vorschriften des Gasversorgungsunternehmens durch-
führen lassen.
• Die elektrische Installation nur durch autorisiertes und geschultes Fachpersonal unter Beachtung der gültigen nationalen Vorschriften durch-
führen lassen. Zusätzlich sind die Vorschriften des zuständigen Elektrizitäts-Versorgungsunternehmens zu beachten.
• Alle Sicherheits- und Warnhinweise der Bedienungsanleitung genau befolgen.
Der Anlagenbetreiber ist verpflichtet, innerhalb von 4 Wochen nach Inbetriebnahme eine Messung der Anlage durch den zuständigen Bezirks-
schornsteinfeger durchführen zu lassen.

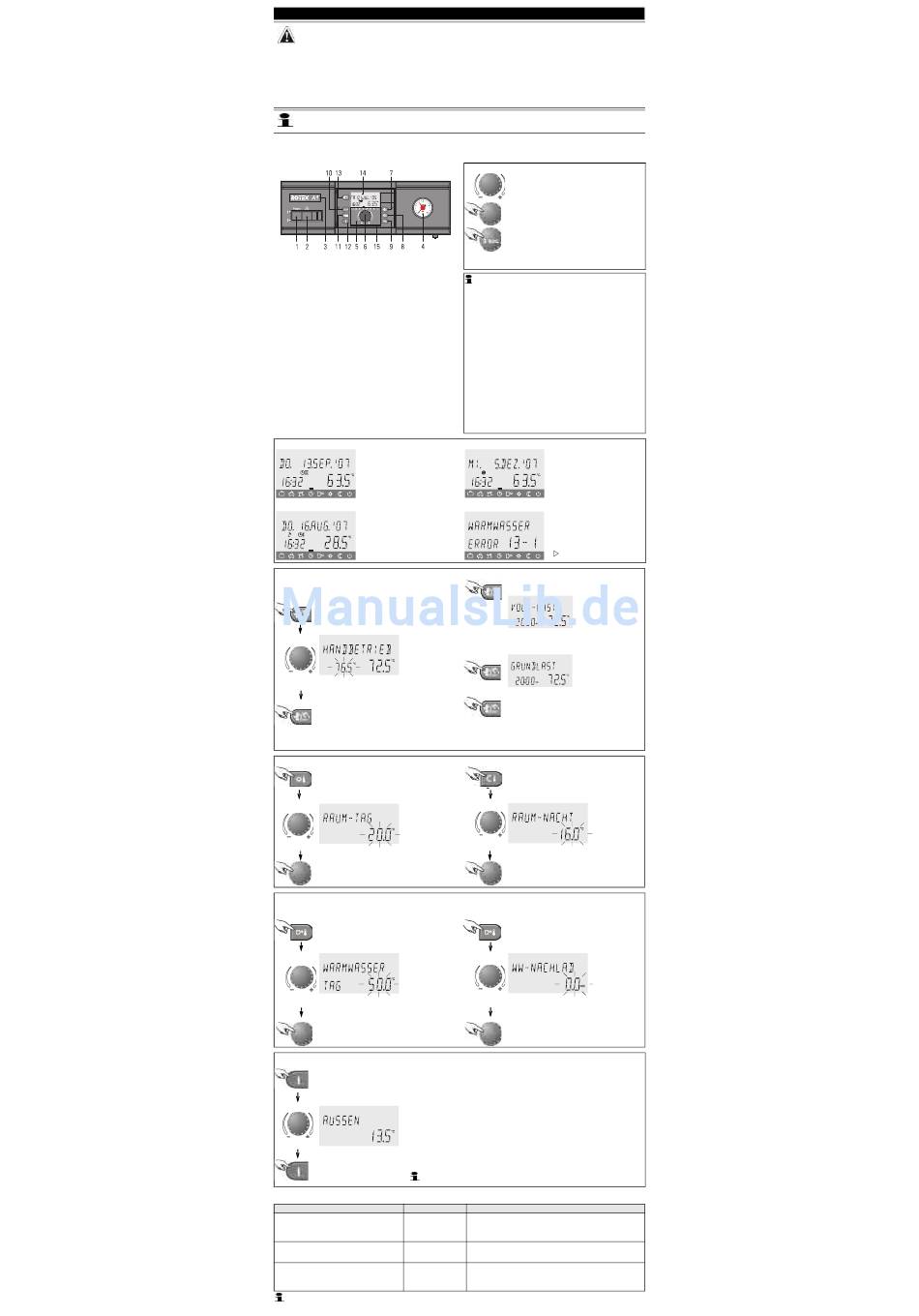

Alle wichtigen Bedien- und Anzeigenelemente des Kessels sind im Kesselschaltfeld integriert.Auf dem Display (Pos. 14) können alle Anlagentemperaturen
und Betriebszustände der Anlagenkomponenten angezeigt werden. Im Störungsfall wird eine Fehlermeldung angezeigt.
Ausführliche Informationen und Bedienungshinweise siehe Bedienungsanleitung der Regelung und des Kessels.
1 Netzschalter - Leuchtet grün bei eingeschalteter Anlage.
2 Sammelstörungsleuchte
Zeigt eine Störung an. Die Störung kann evtl. über die Entstörtaste
(13) entriegelt werden (Display beachten). Tritt die Störung häufiger
auf, Wartungsdienst hinzuziehen.
3 Kesseltyp
4 Manometer - Zeigt den Wasserdruck in der Heizungsanlage an. Der
schwarze Zeiger muss sich im grünen Bereich und rechts vom roten
Zeiger befinden (Minimaldruck).
Ist er links vom roten Zeiger, Wasser nachfüllen. Tritt dieses Ereignis
häufiger auf, Wartungsdienst hinzuziehen.

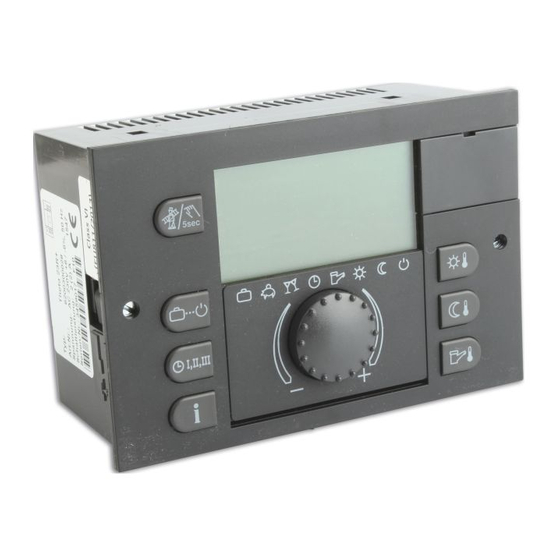

5 Zentralgerät THETA 23R - mit den Bedienungselementen:
6 Drehtaster zum Auswählen und Einstellen
7 Anwahl der Tages-Raumsolltemperatur
8 Anwahl abgesenkte Raumsolltemperatur
9 Anwahl Warmwasserspeicher-Solltemperatur
10 Taste zur Auswahl der Betriebsart
11 Taste zur Einstellung des Automatik-Zeitprogramms
12 Taste zur Anlageninformation
13 Taste für Emissionsmessung und Handbetrieb
14 Display
15 Fach für Kurzbedienungsanleitung
Grundanzeige
Wochentag, Datum, Uhrzeit,
Wärmeerzeuger-Temperatur
Markierungsbalken kennzeichnet die
aktive Betriebsart,
Bsp.: Automatik Zeitprogramm P2
Sonderanzeige
Sonnenschirmsymbol:
Sommerabschaltung aktiv
(Heizung ausgeschaltet,
Bsp.: Warmwasser nach
Zeitprogramm P1)
Handbetrieb (Wärmeerzeugertemperatur einstellen)
Der Wärmeerzeuger wird nach dem eingestellten Sollwert
geregelt.
Taste 13 ca. 5 s lang drücken
Solltemperatur
Ändern
Aktuelle Wärmeerzeuger-
Solltemperatur
temperatur
– Rücksprung zur ursprünglichen Betriebsart
– Grundanzeige
– eingestellter Sollwert wird gespeichert
Tages-Raumtemperatur einstellen
Taste 7 drücken
Solltemperatur
Ändern
Einstellbereich 30 °C
Änderung übernehmen
Warmwassertemperatur einstellen
Taste 9 drücken
Solltemperatur
Ändern
Einstellbereich 10 °C bis Max-Temp.
Änderung übernehmen
Anlageninformationen abrufen Nach Drücken der Informationstaste können mittels Drehtaster alle Anlagentemperaturen sowie
die Betriebszustände aller Anlagenkomponenten nacheinander abgefragt werden.
Anlageninformationen wie:
Taste 12 drücken
– Anlagentemperaturen (Außen-, Vorlauf-, Rücklauf-, Warmwasser- etc.)
– Funktion und Werte von variablen Eingängen
– Zähler- und Verbrauchsdaten
Heizkreisinformationen wie:
Info-Parameter
– Programmart (Urlaub, Abwesend, Party, Automatik, Sommer usw.)
– Aktuelles Schaltzeitprogramm
– Betriebsart (Tagbetrieb, Absenkbetrieb, ECO-Betrieb)
– Heizkreis (DK, MK, WW je nach Anlagenausführung)
Auswählen – Status der jeweiligen Heizkreispumpe (AUS-EIN)
– Status des Mischer-Stellantriebs (AUF-STOP-ZU)
– Status des Wärmeerzeugers (AUS-EIN)
– Status und Funktion der variablen Ausgänge
Beenden
Die Anlageninformationen erscheinen nur, wenn die entsprechenden Komponenten
(Rückkehr zur Grundanzeige)
angeschlossen sind.
Vom Betreiber erkenn- und behebbare Störungen
Fehler Mögliche Ursache
Netzspannung
Heizkessel arbeitet nicht
unterbrochen
Gasversorgung
Brenner startet nicht
unterbrochen
Wohnung wird nicht warm, obwohl die Raumregelung
Kesselregelung verstellt
auf die richtige Temperatur eingestellt ist
Detaillierte Informationen zu möglichen Störungen und deren Behebung entnehmen Sie der Bedienungsanleitung der Regelung und des jeweiligen
Wärmeerzeugers.
Bedienung und Symbolik — Allgemeine Funktionen
Drehen nach rechts (+): zunehmende Verstellung
Drehen nach links (–): abnehmende Verstellung
Antippen: Übernehmen des angewählten Wertes,
Speichern
Lang drücken: Einsprung in die Programmierebene
(Ebenenauswahl)
Mit dem Drehtaster können die Betriebsarten der Regelung THETA 23R
angewählt und anschließend durch Antippen gespeichert werden.
Hinweise zur Wartung
Die regelmäßige Wartung der Heizungsanlage hält den Energieverbrauch
niedrig, garantiert eine lange Lebensdauer sowie den störungsfreien
Betrieb der Anlage.
Lassen Sie mindestens einmal im Jahr die Heizungsanlage durch einen Hei-
zungs-Fachhandwerker warten.
Wir empfehlen, für die regelmäßige Wartung und Pflege des Heizkessels
einen Wartungsvertrag mit dem zuständigen Fachbetrieb abzuschließen.
Sie erhalten Ihre vollen Gewährleistungsansprüche, wenn Sie den ausge-
füllten Installations- und Unterweisungsnachweis an ROTEX zurück-
schicken. Ein entsprechendes Formular befindet sich bei den Unterlagen.
Reinigung der Kesselverkleidung
Kunststoffverkleidung mit weichen Tüchern und Seifenwasserlösung reini-
gen. Keine aggressiven Reinigungsmittel verwenden!
Sonderanzeige
Eiskristallsymbol:
Anlagen-Frostschutz aktiv
Sonderanzeige
Störmeldung
Bsp.: Warmwasser-Speicherfühler mit
Kurzschluss, erscheint im Wechsel mit
der Grundanzeige.
Wartungsdienst hinzuziehen!
Emissionsmessung (für den Schornsteinfeger)
Taste 13 ca. 5 s lang drücken
Restzeit Aktuelle Wärmeerzeuger-
ab Aktivierung temperatur
Emissionsmessung vorzeitig beenden
Nach Drücken der Emissionstaste regelt der Wärmeerzeuger für 20 min mit
maximaler Leistung nach der vorgegebenen Maximaltemperatur.
Ein zweiter Druck innerhalb dieser Laufzeit schaltet den Brenner auf
Minimalleistung zurück (Laufzeit ebenfalls 20 min).
Absenk-Raumtemperatur einstellen
Taste 8 drücken
Solltemperatur
Ändern
Einstellbereich 5 bis 30 °C
Änderung übernehmen
Außerplanmäßiger Warmwasserbedarf
Außerhalb der Warmwasser-Betriebsbereitschaftszeiten kann Warmwasser
manuell nachgeladen werden.
Taste 9 ca. 5 s lang drücken
Solltemperatur
Ändern
Einstellbereich 0 bis 200 min
Einstellung 0: einmalige Nachladung
Sonst. Einstellung: Nachladung zeitbegrenzt
Änderung übernehmen
Mögliche Behebung
– Hauptschalter Kessel und Heizraum einschalten
– Sicherung Hausanschluss überprüfen
– Wartungsdienst anfordern
– Gashahn öffnen
– Wartungsdienst anfordern
– Kesselregelung einstellen (Betriebsart, Schaltzeiten, Heizkurven)
– Auf Notbetrieb umstellen
– Wartungsdienst anfordern
