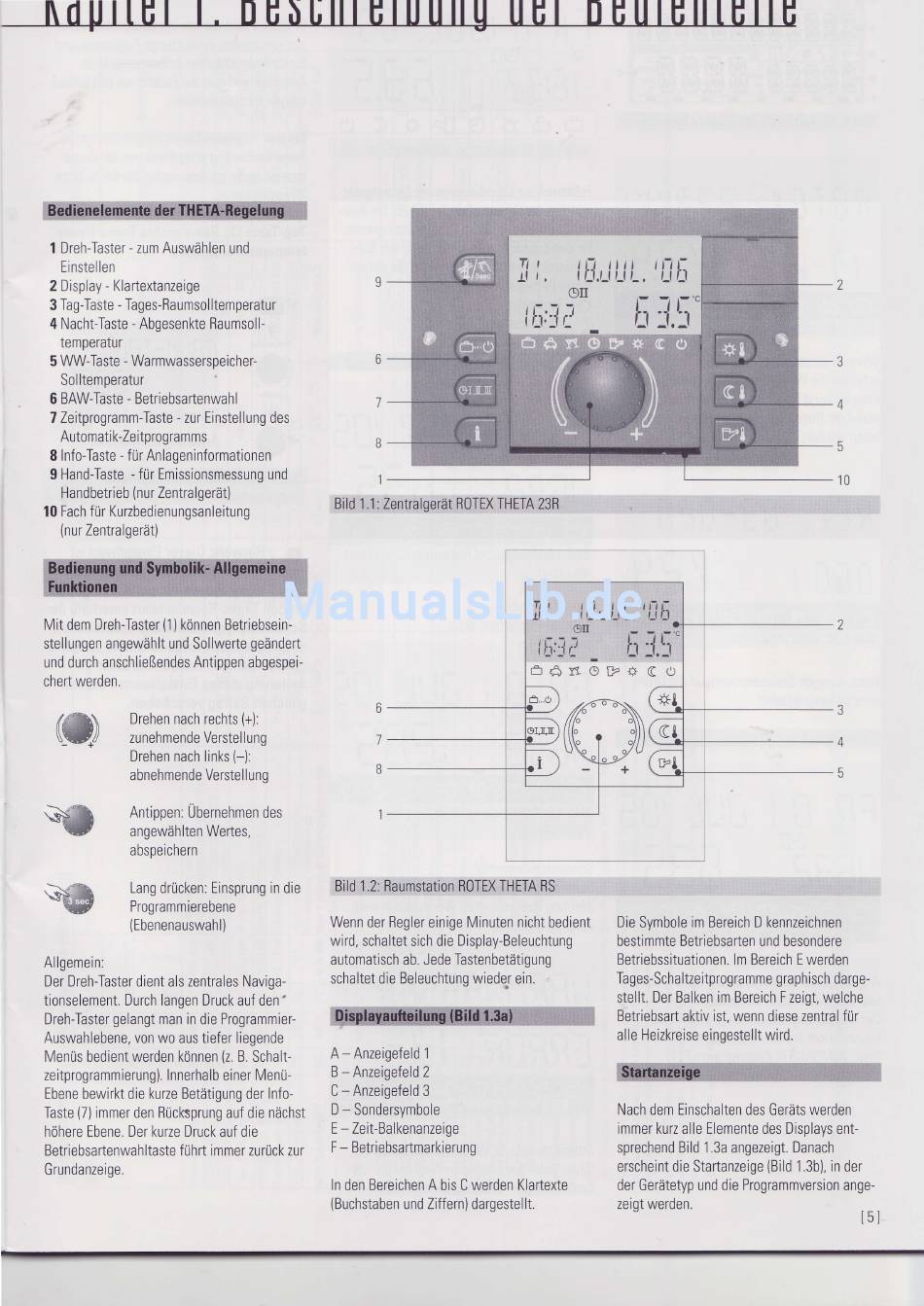

Rotex THETA 23R Bedienungsanleitung Seite 3

I Dreh-Taster
- zum Auswählen
und
Einstellen
2 Display - Klartextanzeige
3 Tag-Taste
- Tages-Raumsol
ltemperatur
4 Nacht-Taste
- Abgesenkte
Raumsoll-
temperatur
5 WW-Taste - Warmwasserspeicher-
Solltemoeratur
6 BAW-Taste
- Betriebsartenwahl
7 Zeitprogramm-Taste
- zur Einstellung
des
Automatik-Zeitprogramms
I Info-Taste
- für Anlageninformationen
I Hand-Taste
- für Emissionsmessung
und
Handbetrieb
(nur Zentral gerät)
10 Fach für Kurzbedienungsanleitung
(nur Zentralgerät)
Mit dem Dreh-Taster
(1) können Betriebsein-
stellungen
angewählt
und Sollwerte geändert
und durch anschließendes Antippen abgespei-
chert werden.
Drehen nach rechts (+):
zunehmende Verstel lung
Drehen nach links (-):
abnehmende Verstel lung
Antippen: Übernehmen des
angewählten Wertes,
abspeichern
Lang drücken: Einsprung in die
Programmierebene
(Ebenenauswahl)
Allgemein:
Der Dreh-Taster dient als zentrales
Naviga-
tionselement. Durch langen Druck auf den'
Dreh-Taster
gelangt man in die Programmier-
Auswahlebene,
von w0 aus tiefer liegende
Menüs bedient werden können (2. B. Schalt-
zeitprogrammierung). lnnerhalb einer Menü-
Ebene bewirkt die kurze Betätigung der Info-
Taste (7) immer den Rücksprung
auf die nächst
höhere Ebene. Der kurze Druck auf die
Betriebsartenwah ltaste f ührt immer zurück zur
Grundanzeioe.
Bild 1.1: Zentralgerät ROTEX THETA 23R
Bild 1.2: Faunrstation ROTEX THETA BS
Wenn der Regler einige Minuten nicht bedient
wird, schaltet sich die Display-Beleuchtung
automatisch ab. Jede Tastenbetätigung
schaltet die Beleuchtung wiede-r ein.
A - Anzeigefeld
1
B - Anzeigefeld
2
C - Anzeigefeld
3
D - Sondersymbole
E - Zeit-Balkenanzeige
F - Betriebsartmarkierung
ln den Bereichen A bis C werden Klartexte
(Buchstaben
und Ziffern) dargestellt.
Die Symbole im Bereich D kennzeichnen
bestimmte Betriebsarten und besondere
Betriebssituationen. lm Bereich F werden
Tages-Scha ltzeitprogramme graphisch
darge-
stellt. Der Balken im Bereich F zeigt, welche
Betriebsart aktiv ist, wenn diese zentral für
alle Heizkreise einoestellt wird.
Nach dem Einschalten des Geräts werden
immer kurz alle Elemente des Displays ent-
sprechend Bild 1.3a angezeigt. Danach
erscheint
die Startanzeige
(Bild 1.3b), in der
der Gerätetyp und die Programmversion ange-
zeigt werden.
