Die Regelgeräte
THETA lassen sich über einen
Datenbus
verbinden
(Bild 6.1). Hierdurch
ist es
m ö g l i c h ,
. weitere Heiz- und Speicherladekreise
durch
Hinzufügen
von bis zu vier weiteren Zentral-
geräten (Heizkreiserweiterungsmodule
HEM 1 )
zu regeln,
o Raumstationen
THETA RS und THETA RFF an
die Zentralgeräte
anzuschließen
und Heizkrei-
sen zuzuordnen.
. Variable Ein- und Ausgänge
für weitere Auf-
gaben zu nutzen,
. Bis zu fünf Wärmeerzeuger
mit je einem ein-
gebauten
Zentralgerät
zu kaskadieren.
Die einzelnen
Geräte im THETA-Bussystem
müssen eine eindeutige
Adresse
erhalten.
Diese wird jeweils durch den Parameter
BUSADRESSE
in der Datenbus-Ebene
einge-
stellt. Die Zuordnung
erfolgt gemäß Tab. 5.10.
/^
Wichtig:Es muss sich immer
/ t
l \
/1f.1\\ ein Regelgerät
mit der Bus-
(^Lr,\
adresse 10 als Leitstellen-
regler im Busverbund
befinden.
Es ist darauf zu achten. dass Busadressen
i m m e r n u r e i n m a l v e r g e b e n w e r d e n .
Mehrfach vorhandene
Adressen führen zu
Störungen am Datenbus.
A l l e G e r ä t e m ü s s e n ü b e r d i e D a t e n b u s -
A n s c h l ü s s e
B U S A u n d B U S B o a r a l l e l
verbunden werden. Vertauschen
der
Anschlüsse
führt zu Störungen.
Als Datenbusleitungen
sollten abge-
schirmte Kabel verwendet werden.
Empfohlene
Ausführung
siehe Kap. 8.
Wa rmwasserbetrieb (Spe ichervorra n g-
betriebl
Jedes Zentralgerät
kann eine Speicherladung
ausführen.
Bei einer Ladung im Vorrangbetrieb
sperrt eine gestartete
Warmwasserladung
alle
weiteren Heizkreisernd
Warmwasserladun-
gen innerhalb
des Bussystems.
Erfolgt die
Speicherladung
im Parallelbetrieb,
so können
alle Heizkrerse
im System aktiv bleiben und
eine weitere Warmwasserladung
mit einge-
t 3 6 l

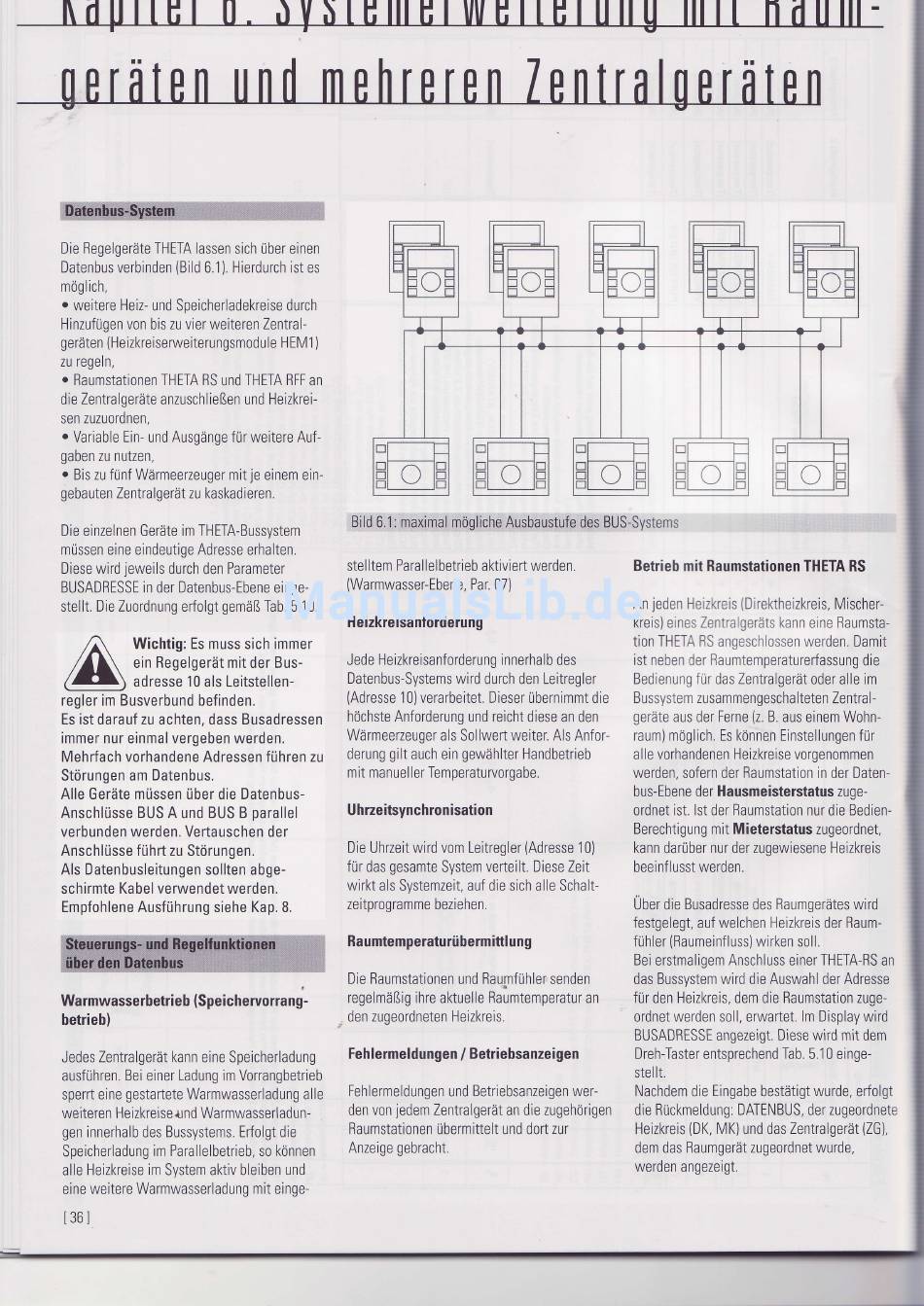

Bild 6.1: maximal mögliche Ausbaustufe
des BUS-Systems
stel ltem Parallelbetrieb
aktivrert werden.
(Warmwasser-Ebene,
Par. 07)
Heizkreisanforderung
Jede Herzkrersanforderung
innerhalb
des
Datenbus-Systems
wird durch den Leitregler
(Adresse
10) verarbertet.
Dieser übernimmt
die
höchste Anforderung
und reicht diese an den
Wärmeerzeuger
als Sollwert weiter. Als Anfor-
derung gilt auch ein gewählter
Handbetrieb
mit manueller
Temperaturvorgabe.
Uhtzeitsynehronisation
Die Uhrzeit wrrd vom Leitregler
(Adresse
10)
für das gesamte System verteilt. Diese Zert
wirkt als Systemzeit,
auf die sich alle Schalt-
zeitprogramme
beziehen.
Raumtemperaturübermittlung
Die Raumstationen
und Raumfühler
senden
regelmäßig
ihre aktuelle Raumtemperatur
an
den zugeordneten
Heizkreis.
Fehlermeldungen
/ Betriebsanzeigen
Fehlermeldungen
und Betriebsanzeigen
wer-
den von jedem Zentralgerät
an die zugehörigen
Faumstationen
übermittelt
und dorl zur
Anzeige gebracht.
Betrieb mit Raumstationen
THETA RS
An jeden Heizkreis
(Direktheizkreis,
Mischer-
kreis) ernes Zentralgeräts
kann eine Raumsta-
tion THETA RS angeschlossen
werden. Damit
ist neben der Faumtemperaturerfassung
die
Bedienung
für das Zentralgerät
oder alle im
Bussystem
zusammengeschalteten
Zentral-
geräte aus der Ferne (2. B. aus einem Wohn-
raum) möglich.
Es können Einstellungen
für
alle vorhandenen
Heizkreise
vorgenommen
werden, sofern der Raumstation
in der Daten-
bus-Ebene
der Hausmeisterstatus
zuge-
ordnet ist. lst der Raumstation
nur die Bedien-
Berechtigung
mit Mieterstatus zugeordnet,
kann darüber nur der zugewiesene
Heizkreis
beeinflusst
werden.
Über die Busadresse
des Raumgerätes
wird
festgelegt,
auf welchen Heizkrers
der Raum-
fühler (Faumeinfluss)
wirken soll.
Bei erstmaligem
Anschluss
einer THETA-RS
an
das Bussystem
wird die Auswahl der Adresse
für den Heizkreis,
dem die Raumstation
zuge-
ordnet werden soll, erwartet. lm Display wird
BUSADRESSE
angezeigt.
Dlese wird mit dem
Dreh-Taster
entsprechend
Tab. 5.1 0 einge-
stellt.
Nachdem
die Eingabe bestätigt wurde, erfolgt
die Rückmeldung:
DATENBUS,
der zugeordnete
Heizkreis
{DK, MK) und das Zentralgerät
(ZG),
dem das Raumgerät
zugeordnet
wurde,
werden angezergt.
