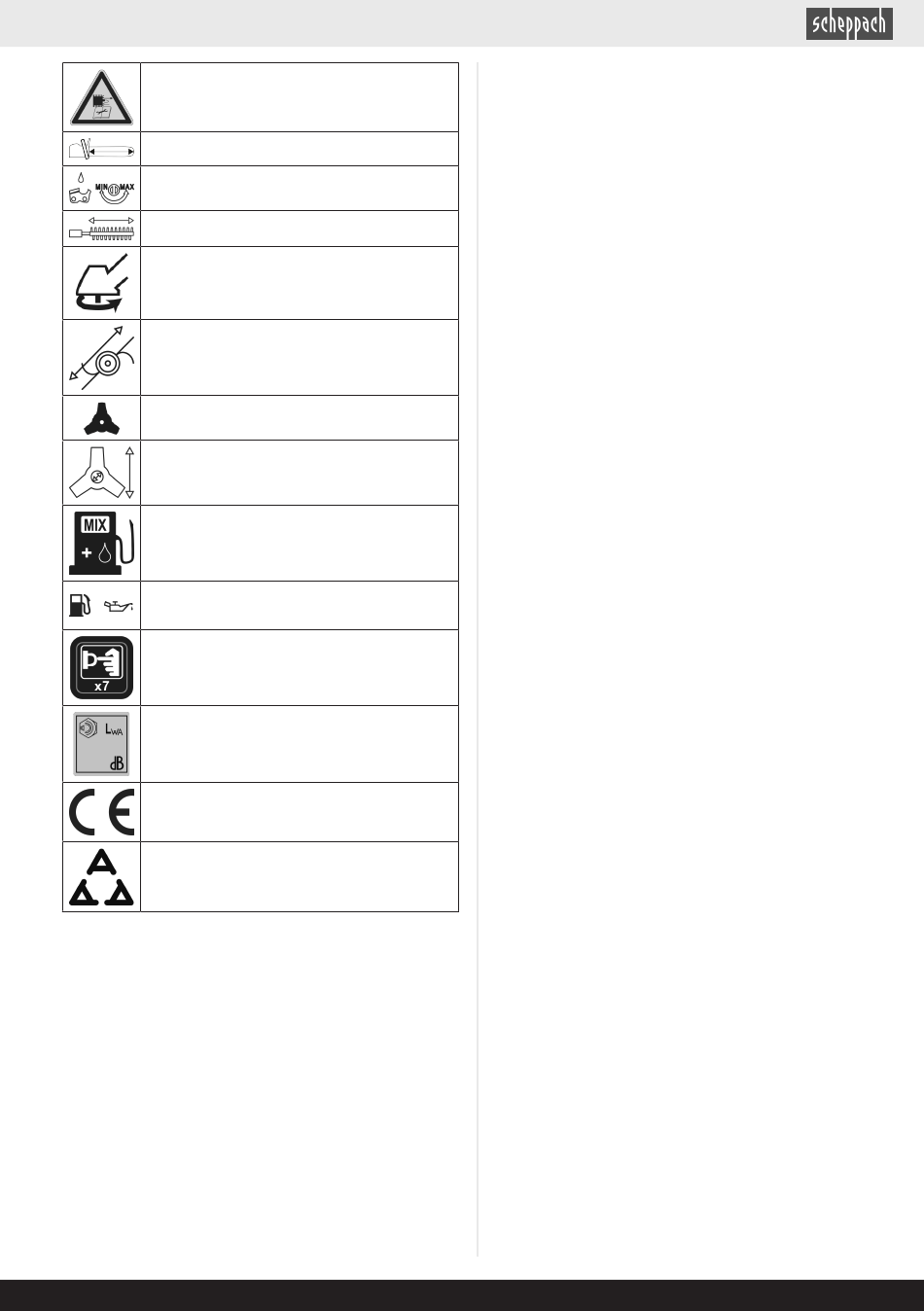

Prieš atlikdami techninės priežiūros darbus,
pašalinkite uždegimo žvakės kištuką.
Pjovimo ilgis
Grandinės tepimo nustatymas.
Ilga peilių sija
Nešiojamosios žoliapjovės sukimosi kryptis.
Valo ritės skersmuo.
Pjovimo peilis.
Pjovimo peilio skersmuo.
Degalų ir alyvos mišinys 40:1
Degalų ir 2-taktės variklinės alyvos maišymo
+
santykis 40:1
7x paspauskite degalų siurblį „Primer".
Garantuotasis gaminio garso galios lygis.
117
Gaminys atitinka galiojančias Europos direk-
tyvas.
Gaminys atitinka galiojančias Serbijos gai-
res.
1 Įvadas
Gamintojas:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Nuoroda:
pagal galiojantį Atsakomybės už gaminį įstatymą šio ga-
minio gamintojas neatsako už žalą, kuri atsiranda šiame
gaminyje arba dėl jo:
• netinkamai naudojant,
• nesilaikant eksploatavimo instrukcijos,
• remontuojant tretiesiems asmenims, neįgaliotiems
specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtį,
Atkreipkite dėmesį:
naudojimo instrukcija yra gaminio dalis ir joje pateikiamos
saugaus, profesionalaus ir ekonomiško eksploatavimo
nuorodos. Be to, laikykitės galiojančių teisės aktų. Prieš
naudodami atidžiai perskaitykite visas valdymo ir saugos
nuorodas bei naudokite gaminį tik, kaip aprašyta. Laikyki-
te instrukciją saugioje vietoje ir perduokite ją kartu su ki-
tiems asmenims perduodamu gaminiu.
2 Gaminio aprašymas (1–34 pav.)
1. Priekinė rankena
1a. apsauginė apkaba
1b. Guminis žiedas
1c. Varžtai M5
2. Nešimo ąsa
3. Įj./išj. jungiklis
4. Įjungimo blokuotė
5. Galinė rankena
6. Uždegimo žvakės kištukas
6a. Uždegimo žvakė
7. Oro filtro dangtelis
7a. varžtas
7b. Oro filtras
8. Paleidiklis su apsauginiu lynu
9. Bako dangtelis
10. Degalų bakas
11. Akceleratoriaus rankinio valdymo rankenėlė
12. vamzdinis kotas
13. Žvaigždės formos rankenėlė (vamzdinis kotas)
Motorinis dalgis / nešiojamoji žoliapjovė
14. Priekinis vamzdinis kotas
14a. Fiksavimo kaištis
14b. Apsauginis gaubtelis
14c. Jungė
14d. Tvirtinimo suklys
15. Besisukantis diskas
15a. Varžtai M6
15b. Valo nupjoviklis
15c. ilginamasis elementas
16. Pjovimo peilis
16a. Transportavimo apsauga
16b. Įtempimo poveržlė
16c. Uždangalas
16d. veržlės M10
17. Ritės kapsulė
Aukštapjovė
18. Priekinis vamzdinis kotas
18a. Fiksavimo kaištis
18b. Apsauginis gaubtelis
19. žvaigždutės uždangalas
19a. Tvirtinimo veržlė
20. Grandininio pjūklo pjovimo juosta (kreipiamasis
bėgelis)
21. pjūklo grandinė
22. pjovimo juostos ir grandinės apsauga
23. Alyvos bakelis
23a. Alyvos lygio indikatorius
24. Vamzdinio koto ilginamasis elementas*
24a. Fiksavimo kaištis
24b. Apsauginis gaubtelis
25. Žvaigždės formos rankenėlė
Gyvatvorių žirklės
26. Priekinis vamzdinis kotas
26a. Fiksavimo kaištis
26b. Apsauginis gaubtelis
www.scheppach.com LT | 87
