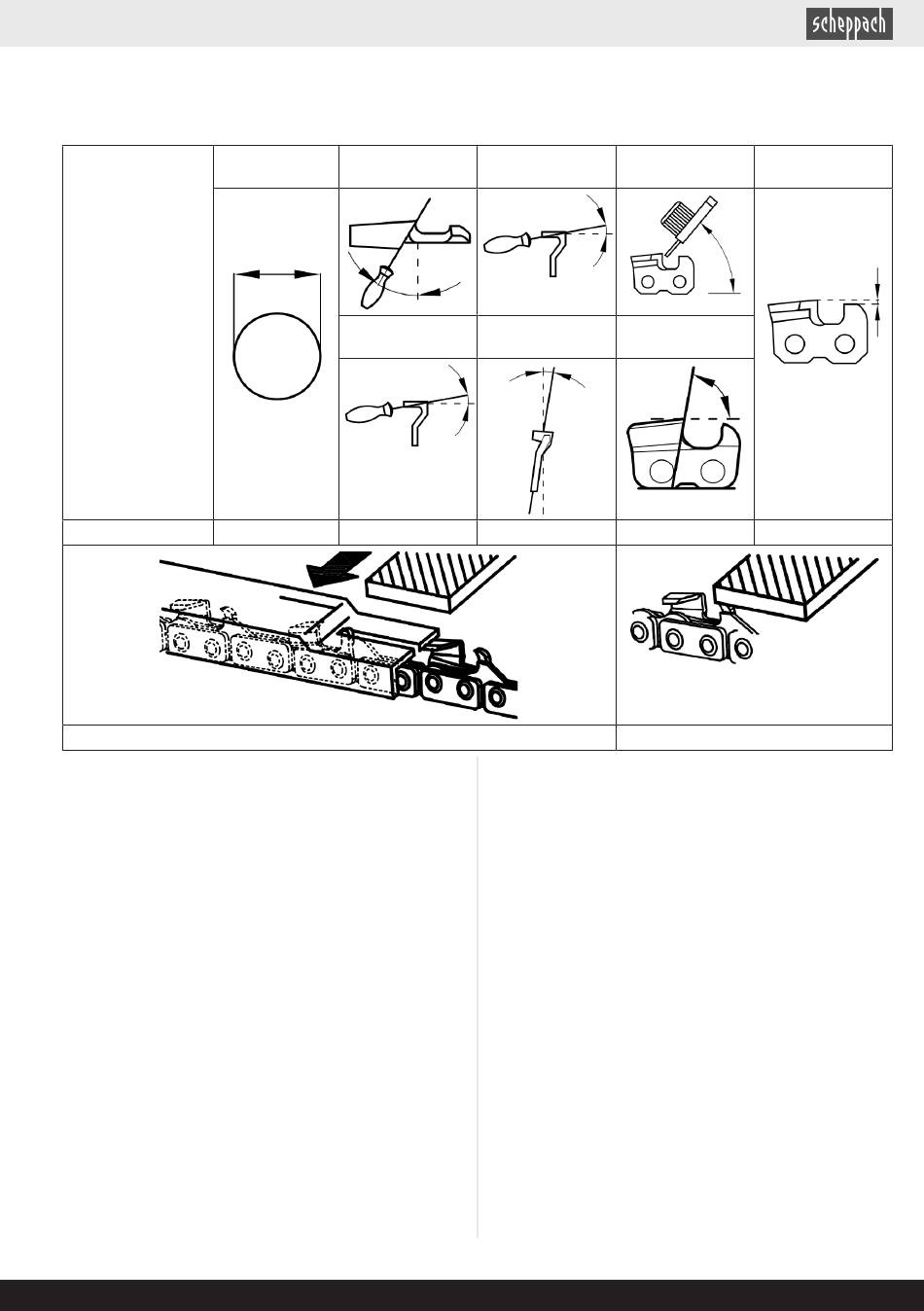

12.2.3.5.1 Anleitung zum Schärfen der Sägekette (21)
Benutzen Sie nur spezielle Feilen für Sägeketten!
Andere Feilen haben die falsche Form und den falschen Schliff. Wählen Sie den Durchmesser der Feile gemäß Ihrer Ket-
tenteilung. Beachten Sie unbedingt auch die folgenden Winkel beim Schärfen der Schneidglieder.
Feilendurch-
Sägekettentyp
21PBX
Der Winkel muss außerdem für alle Schneidglieder beibe-
halten werden.
Bei ungleichmäßigen Winkeln wird die Sägekette (21) un-
regelmäßig laufen, sich schnell abnutzen und vorzeitig
kaputtgehen.
Da diese Anforderungen nur mit ausreichender und regel-
mäßiger Übung erfüllt werden können:
• Benutzen Sie einen Feilenhalter.
• Ein Feilenhalter muss beim Schärfen der Sägekette
(21) per Hand eingesetzt werden. Die richtigen Feil-
winkel sind darauf markiert.
1. Halten Sie die Feile waagerecht (im richtigen Winkel)
zum Kettenschwert (20) und feilen Sie gemäß der
Winkelmarkierung auf dem Feilenhalter. Stützen Sie
den Feilenhalter auf dem Zahndach und dem Tiefen-
begrenzer ab.
2. Feilen Sie das Schneidglied stets von innen nach au-
ßen.
3. Die Feile schärft nur in der Vorwärtsbewegung. Heben
Sie sie bei der Rückwärtsbewegung ab.
4. Berühren Sie die Treib- und Verbindungsglieder nicht
mit der Feile.
5. Drehen Sie die Feile regelmäßig weiter, um eine ein-
seitige Abnutzung zu vermeiden.
Oberer Winkel
messer
Einspann- Rotati-
onswinkel
ca. 4,8 mm 30°
Tiefenanschlag
www.scheppach.com
Unterer Winkel Oberer Neigungs-
winkel (55°)
Einspann- Nei- Seitenwinkel
gungswinkel
10°
6. Nehmen Sie ein Stück hartes Holz, um den Grat von
den Schnittkanten zu entfernen.
Alle Schneidglieder müssen die gleiche Länge haben, da
sie sonst auch unterschiedlich hoch sind. Dadurch läuft
die Sägekette (21) unregelmäßig und es erhöht die Ge-
fahr, kaputtzugehen.
12.2.3.6 Getriebe schmieren (Abb. 1, 30)
Hinweise:
Schmieren Sie das Getriebe alle 10 bis 20 Betriebsstun-
den.
Nur wenig Fett auffüllen. Keinesfalls überfüllen!
1. Demontieren Sie die Wartungsschraube (41) des
Hochentasters und geben Sie etwas Fett hinein.
Verwenden Sie einen Innensechskantschlüssel 5 mm
(47).
2. Montieren Sie die Wartungsschraube (41) wieder.
12.2.4 Heckenschere
1. Prüfen Sie den festen Sitz der Schrauben im Messer-
balken.
2. Leichte Scharten an den Schneidzähnen können Sie
selbst glätten. Ziehen Sie dazu die Schneiden mit ei-
nem Ölstein ab. Nur scharfe Schneidzähne bringen ei-
ne gute Schnittleistung.
Standard Tiefen-
maß
85° 0,64 mm
Feile
