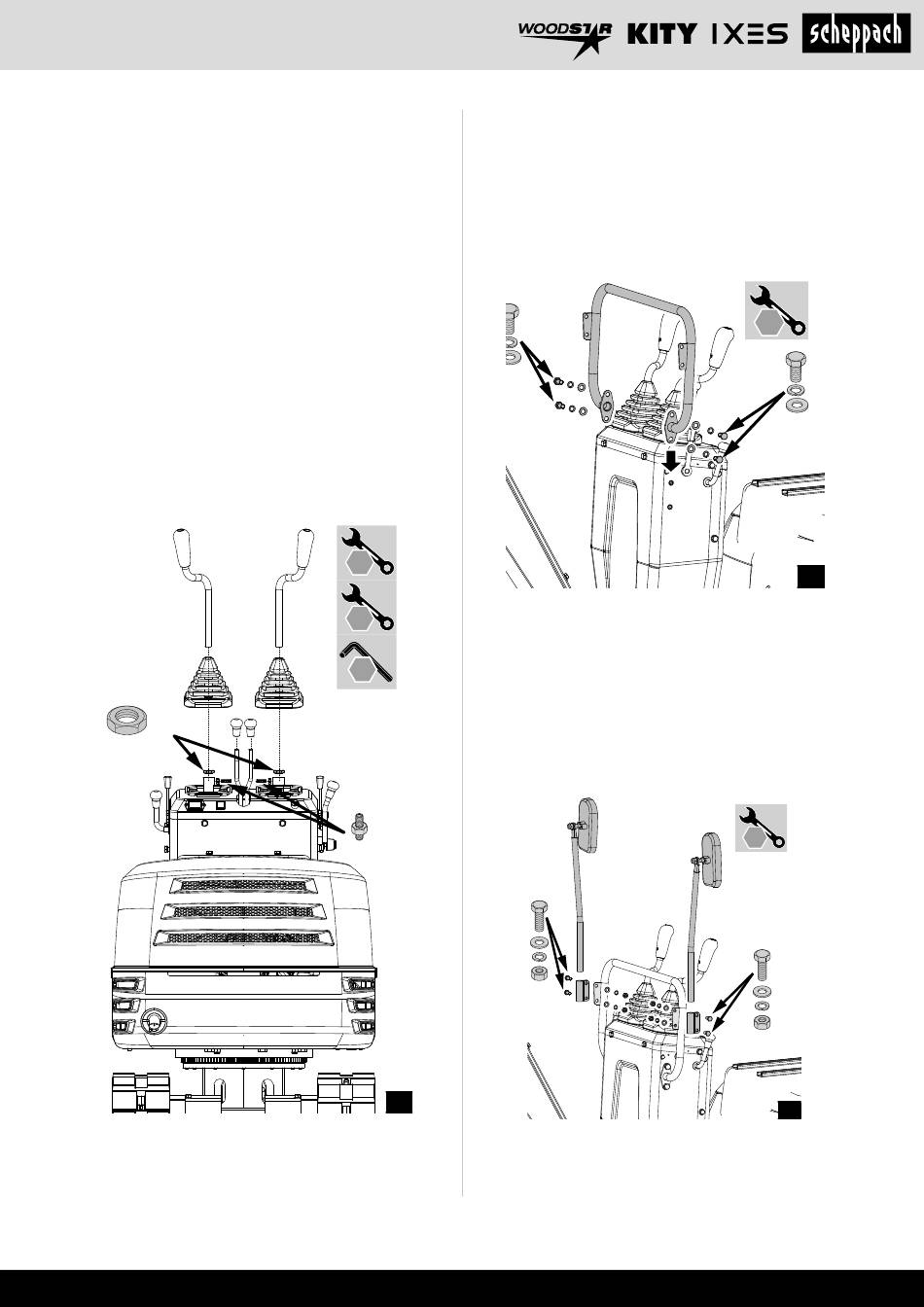

9. Montaj
Aşağıdaki montaj talimatlarını takip ederseniz, maki-
neyi sadece birkaç dakika içinde monte etmiş olur-
sunuz.
9.1 .XPDQGDNROXQXQWDN Õ O PDV Õ
1. M16 düz somunu kumanda kolundan çıkarın ve
M8x25 ayar vidasını ve montaj deliğinin yan tara-
fındaki somunu gevşetin.
2. Kumanda kolunu lastik manşon ve düz somun
M16 üzerinden anahtar kutusundaki montaj deli-
ğine kaydırın.
3. Çalıştırmak için uygun bir açıya çevirin ve sabitle-
mek için düz somunu M16 sıkın.
4. M8x25 ayar vidasını ve somunu yandan sabitle-
yin. Diğer kolu monte etmek için bu adımları tek-
rarlayın.
5. Düğmeleri çalıştırma kollarına vidalayın.
M16
(x2)
9.2 7XWPDoXEXNODUÕ Q Õ Q PRQWDMÕ
1. M10x20 cıvataları, rondelaları ve yaylı rondelaları
2. Tutma çubuğunu şalter kutusunun yanlarına takın.
3. Açıklıkları hizalayın ve bağlantıyı cıvata ve ronde-
16
mm
16
mm
24
mm
13
mm
13
mm
19
9.3 ' ˆ N ˆ ] D \ Q DV Õ Q Õ Q PRQWDM Õ
mm
1. M8x30 cıvataları, rondelaları ve somunları ayna
4
mm
4
mm
18
mm
2. Cıvataları, rondelaları ve somunları kullanarak
16
mm
13
mm
M8x25
(x2)
4
mm
A
www.scheppach.com
kontrol kutusundan sökün.
lalarla sabitleyin.
M10x20
bağlantılarından sökün.
konektörü gidon üzerindeki braketlere takın. Ay-
naların şekilde gösterildiği gibi arkaya dönük ol-
duğundan emin olun.
M8x30
16
mm
13
mm
M10x20
4
mm
B
X 2
13
mm
4
mm
M8x30
C
