2
Aufbau und Funktion
Anzeige auswählen
1. Auf das jeweilige Anzeigefeld im Touchscreen drücken.
Das Display listet die möglichen Anzeigen auf.
2. Den neuen Wert markieren, mit dem das Anzeigefeld belegt werden soll.
3. Schaltfläche OK drücken.
Das Display zeigt das Betriebsbild. Im jeweiligen Anzeigefeld finden
2.2.3
Anzeige der Dosierschieberzustände

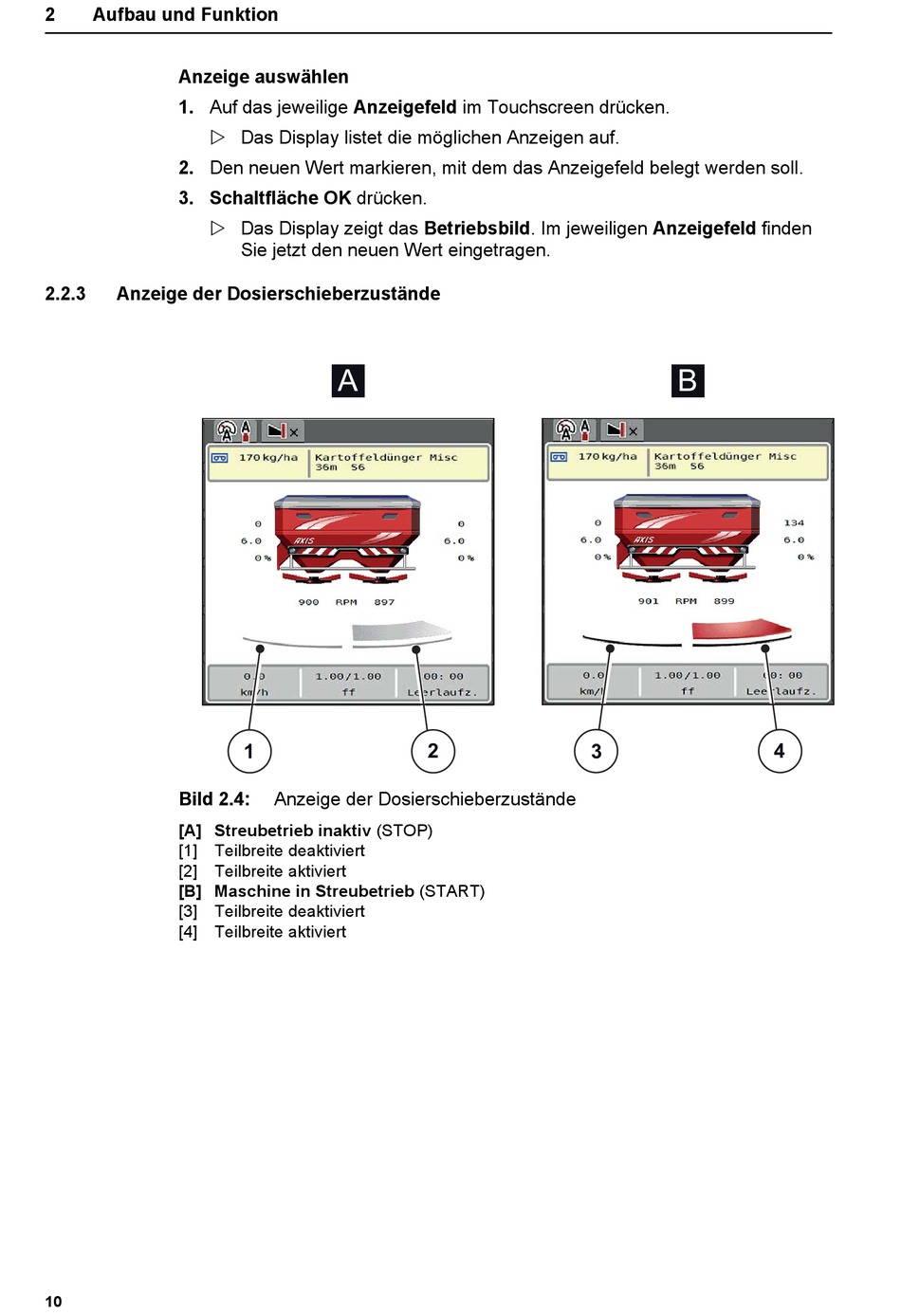

Bild 2.4:
[A] Streubetrieb inaktiv (STOP)
[1] Teilbreite deaktiviert
[2] Teilbreite aktiviert
[B] Maschine in Streubetrieb (START)
[3] Teilbreite deaktiviert
[4] Teilbreite aktiviert
10
Sie jetzt den neuen Wert eingetragen.
A
1
Anzeige der Dosierschieberzustände
2
3
B
4
