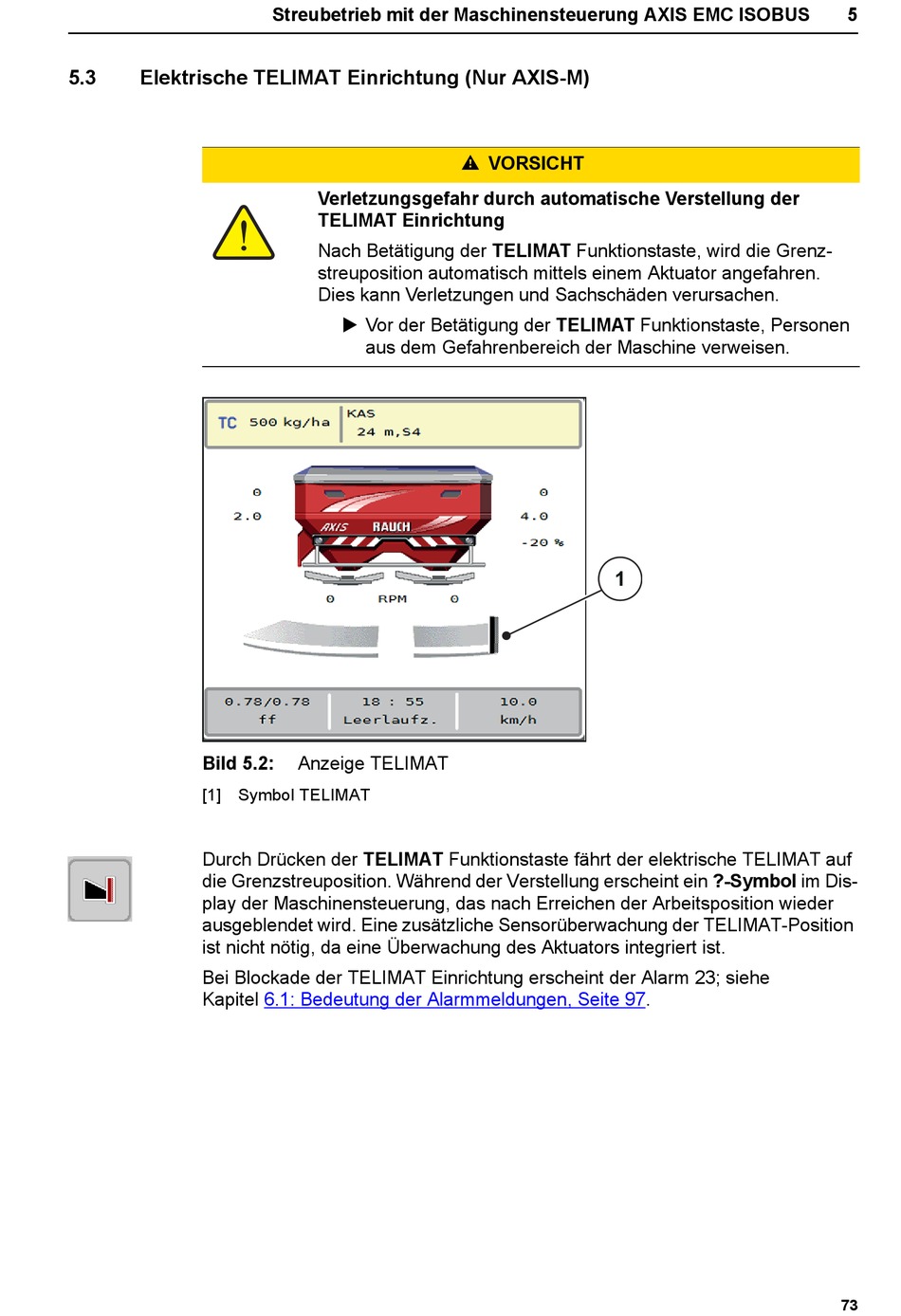

5.3
Elektrische TELIMAT Einrichtung (Nur AXIS-M)
Bild 5.2:
[1] Symbol TELIMAT
Durch Drücken der TELIMAT Funktionstaste fährt der elektrische TELIMAT auf
die Grenzstreuposition. Während der Verstellung erscheint ein ?-Symbol im Dis-
play der Maschinensteuerung, das nach Erreichen der Arbeitsposition wieder
ausgeblendet wird. Eine zusätzliche Sensorüberwachung der TELIMAT-Position
ist nicht nötig, da eine Überwachung des Aktuators integriert ist.
Bei Blockade der TELIMAT Einrichtung erscheint der Alarm 23; siehe
Kapitel
Streubetrieb mit der Maschinensteuerung AXIS EMC ISOBUS
Verletzungsgefahr durch automatische Verstellung der
TELIMAT Einrichtung
Nach Betätigung der TELIMAT Funktionstaste, wird die Grenz-
streuposition automatisch mittels einem Aktuator angefahren.
Dies kann Verletzungen und Sachschäden verursachen.
Vor der Betätigung der TELIMAT Funktionstaste, Personen
aus dem Gefahrenbereich der Maschine verweisen.
Anzeige TELIMAT
6.1: Bedeutung der Alarmmeldungen, Seite
n VORSICHT
1
97.
5
73
