Rauch AXIS EMC ISOBUS Betriebsanleitung Seite 29

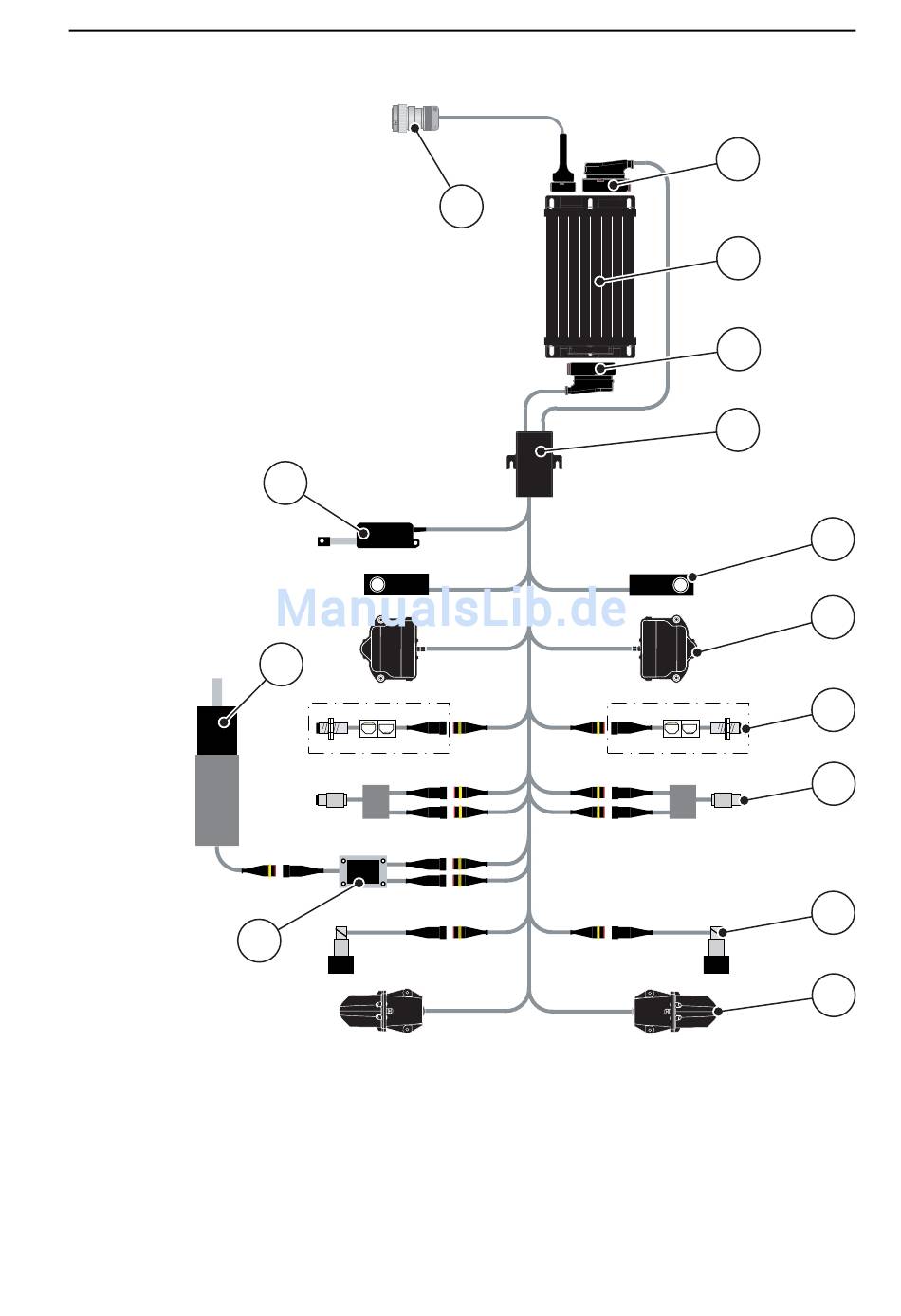

AXIS-H EMC: Schematische Anschlussübersicht
13
12
11
[1] Maschinenstecker
[2] Maschinensteuerung
[3] Maschinenstecker
[4] Kabelverteiler
[5] Wiegezelle links/rechts
[6] Motor Aufgabepunkt links/rechts
[7] Leermeldesensor links/rechts
[8] Drehmoment-/Drehzahlsensor
links/rechts
Anbau und Installation
14
[9] Proportionalventil links/rechts
[10] Drehantrieb Dosierschieber
links/rechts
[11] Überspannungsschutz Rührwerk
[12] Elektromotor Rührwerk
[13] Aktuator Abdeckplane
[14] ISOBUS-Gerätestecker
3
1
2
3
4
5
6
7
8
9
10
23
