Beispiel Test/Diagnose Dosierschieber
1. Menü Test/Diagnose > Dosierschieber aufrufen.
Das Display zeigt der Status der Motoren/Sensoren.

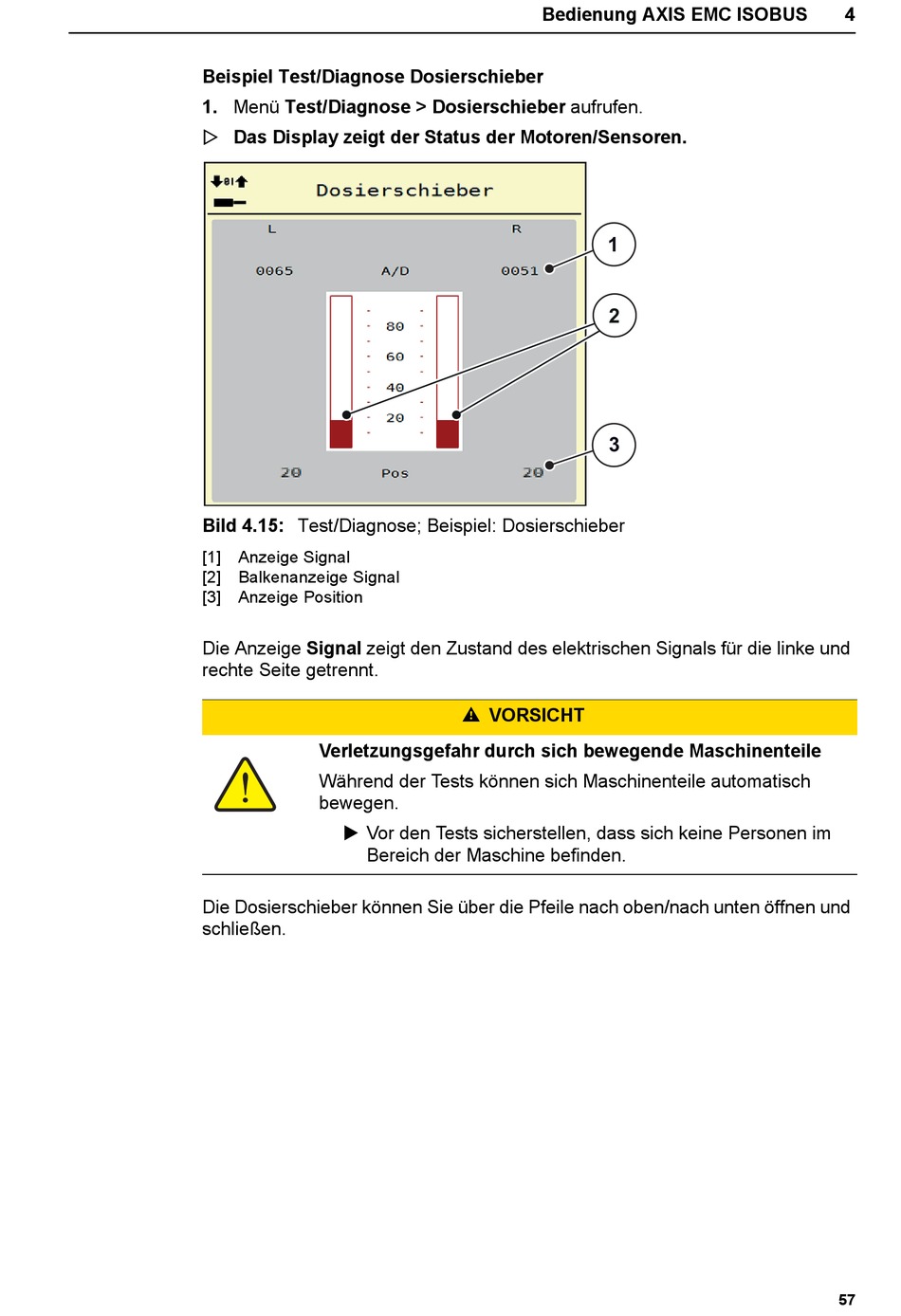

Bild 4.15: Test/Diagnose; Beispiel: Dosierschieber
[1] Anzeige Signal
[2] Balkenanzeige Signal
[3] Anzeige Position
Die Anzeige Signal zeigt den Zustand des elektrischen Signals für die linke und
rechte Seite getrennt.
Verletzungsgefahr durch sich bewegende Maschinenteile
Während der Tests können sich Maschinenteile automatisch
bewegen.
Vor den Tests sicherstellen, dass sich keine Personen im
Bereich der Maschine befinden.
Die Dosierschieber können Sie über die Pfeile nach oben/nach unten öffnen und
schließen.
Bedienung AXIS EMC ISOBUS
1
2
3
n VORSICHT
4
57
