Aufbau und Funktion
AXIS-M EMC
10
3
4
7
6

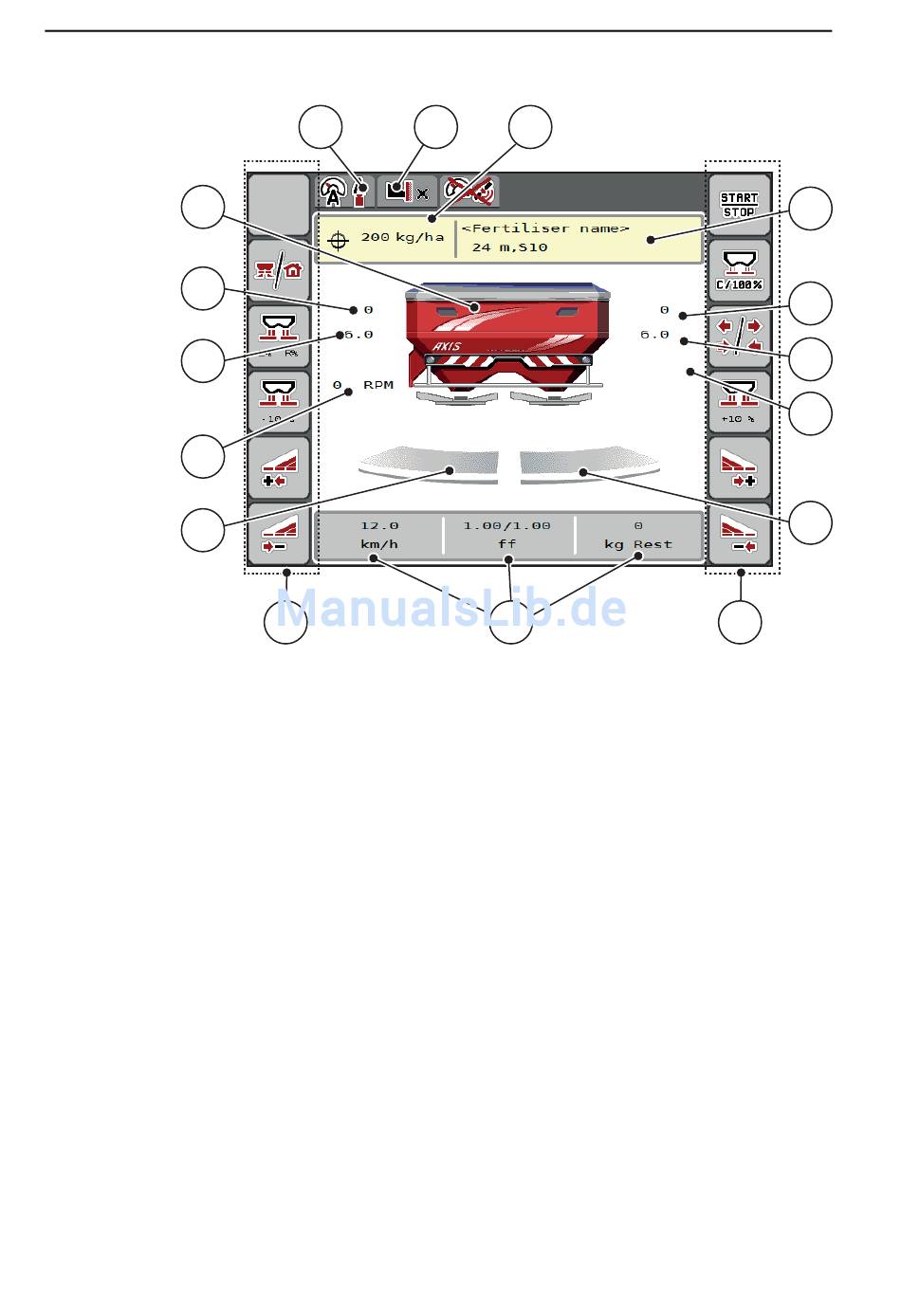

Bild 2.2:
[1] Aktuelle Ausbringmenge aus den Düngereinstellungen oder dem Taskcontroller
Schaltfläche: direkte Eingabe der Ausbringmenge
[2] Anzeige Info Düngemittel (Name Düngemittel, Arbeitsbreite und Wurfscheibentyp)
Schaltfläche: Anpassung in der Streutabelle
[3] Position Dosierschieber rechts/links
[4] Position Aufgabepunkt rechts/links
[5] Mengenveränderung TELIMAT
[6] Öffnungsstatus Dosierschieber rechts/links
[7] Zapfwellendrehzahl
[8] Funktionstasten
[9] Frei definierbare Anzeigefelder
[10] Anzeige Wurf-Mineraldüngerstreuer
[11] Angewählte Betriebsart
[12] Anzeige Rand-/Grenz-Einstellungen
8
11
12
8
Display der Maschinensteuerung
1
9
2
3
4
5
6
8
