4
Bedienung AXIS EMC ISOBUS
4.11
Abdeckplane
Die Maschine AXIS-H EMC verfügt über eine elektrisch gesteuerte Abdeckplane.
Bei Wiederbefüllung am Feldende können Sie durch die Bedieneinheit und einen
elektrischen Antrieb die Abdeckplane öffnen bzw. schließen.
Das Menü dient lediglich der Betätigung der Aktuatoren für das Öffnen bzw.
Schließen der Abdeckplane. Die Maschinensteuerung AXIS EMC ISOBUS er-
fasst nicht die genaue Position der Abdeckplane.

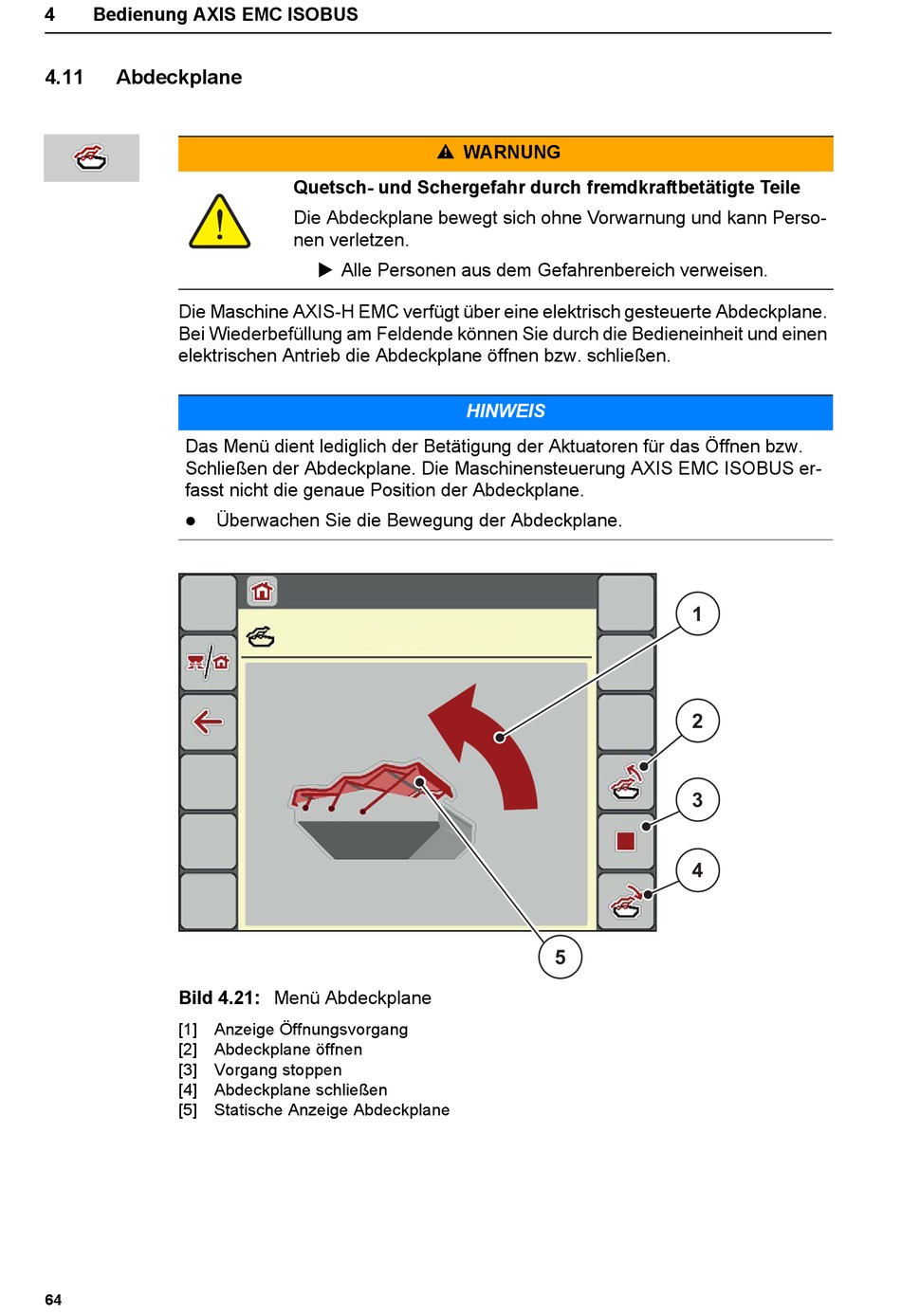

Bild 4.21: Menü Abdeckplane
[1] Anzeige Öffnungsvorgang
[2] Abdeckplane öffnen
[3] Vorgang stoppen
[4] Abdeckplane schließen
[5] Statische Anzeige Abdeckplane
64
Quetsch- und Schergefahr durch fremdkraftbetätigte Teile
Die Abdeckplane bewegt sich ohne Vorwarnung und kann Perso-
nen verletzen.
Alle Personen aus dem Gefahrenbereich verweisen.
Überwachen Sie die Bewegung der Abdeckplane.
n WARNUNG
HINWEIS
5
1
2
3
4
