6. Kayışları (I) ve (J) toplayıcı braketine ve depo
braketlerine 4 5/16 inç-18 x 1 inç taşıyıcı cıvatası
ve kilit somunlarıyla takın.
I
K
7. Kayışın (I) yüzeyini temizleyin ve köpük şeridi (K)
yapıştırın.
8. Tüm cıvataların sıkıldığından emin olun.

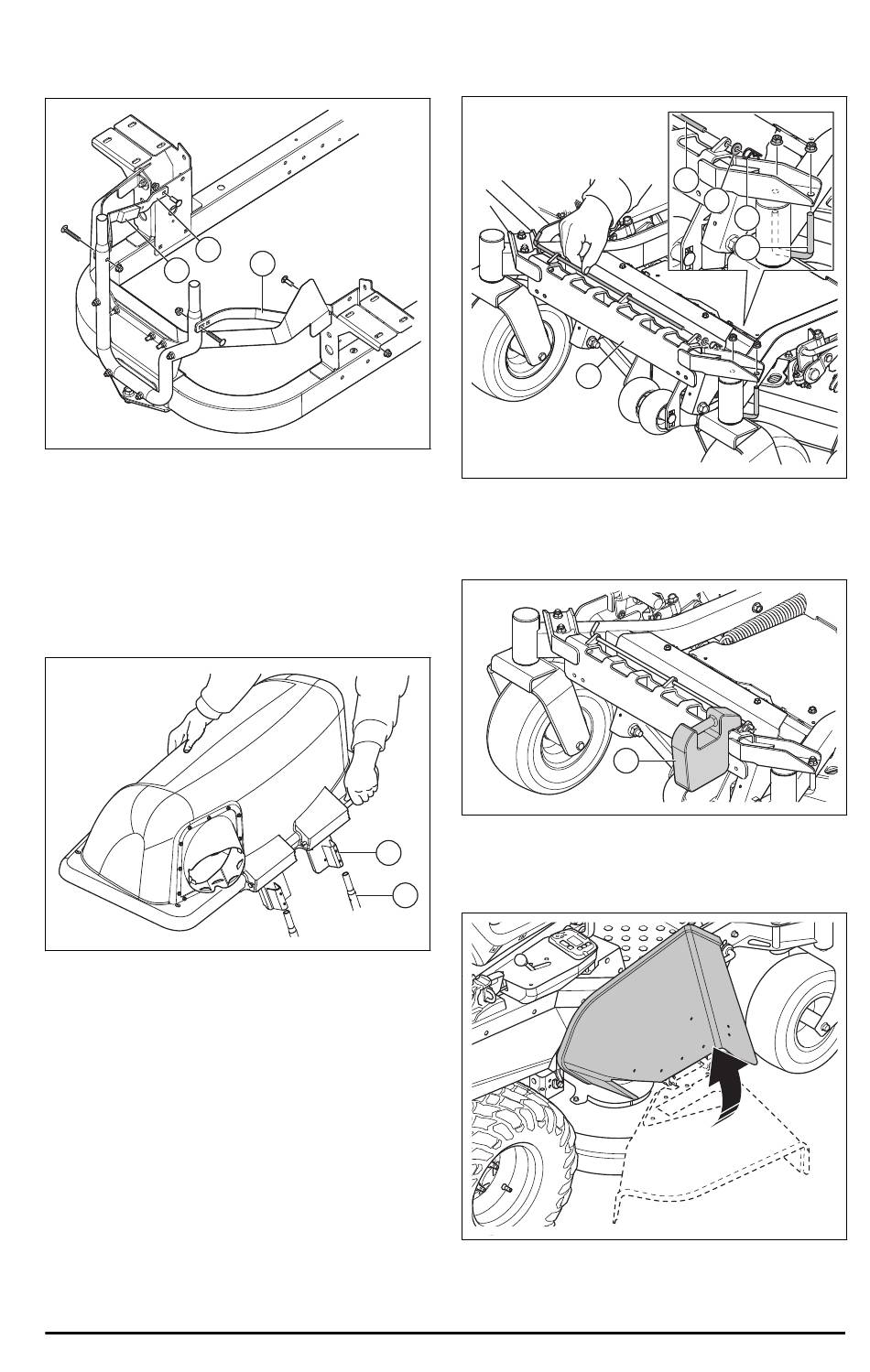

Toplayıcı kapağını takma
1. Toplayıcı braketini takın. Bkz.
takma sayfada: 340 .
2. Toplayıcı kapağının braketlerini (A) toplayıcı
braketinin (B) uçlarıyla hizalayın.
3. Toplayıcı kapağını toplayıcı braketinin üzerine
yerleştirip iyice yerine oturtun.
Torbaları takma
1. Toplayıcı kapağını yatırın.
2. 3 torbayı toplayıcı kapağının altındaki brakete
yerleştirin.
2651 - 002 - 04.04.2025
J
Toplayıcı braketini
A
B
Ağırlık montaj braketini takma
1. Ağırlık montaj braketini (A) ön çerçeveye takın.
A
2. U cıvatayı (B) çerçeveye ve brakete 2 kilit
somunuyla takın.
3. Pimi (C), pulu (D) ve çubuğu (E) çıkarın.
4. Ağırlığı (F) ağırlık montaj braketine takın.
F
5. Pimi (C), pulu (D) ve çubuğu (E) takın.
Yandan boşaltma borusunu takma
1. Yandan boşaltma kapağını kaldırın.
E
D
C
B
